77225 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape/Braid Modified Polyphenylene Ether 5Conductors 16AWG 8.48mm 600VAC Slate Modified Polyphenylene Ether 30.48m Spool
供应商型号: 77225 SL005
供应商: 国内现货
标准整包数: 1
ALPHA WIRE 多芯线缆 77225 SL005

77225 SL005概述

    Alpha Wire 77225 产品技术手册

    产品简介

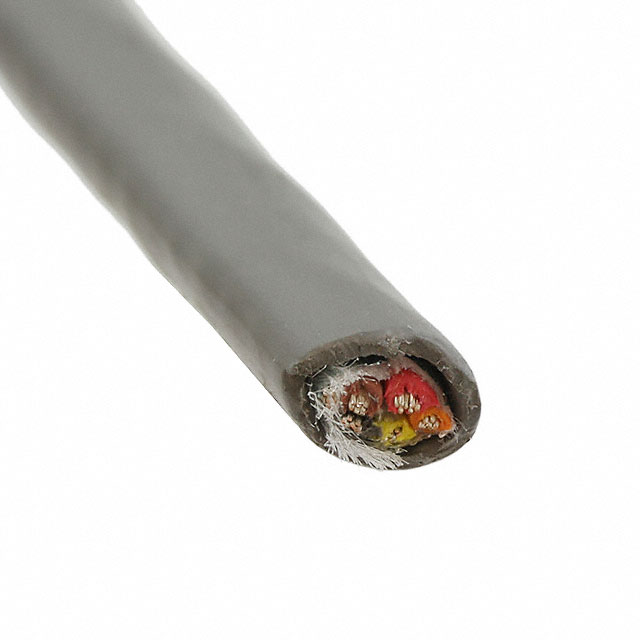

    Alpha Wire 77225 是一款适用于多种工业应用的高性能电缆。该电缆由多个组件构成,包括导体、绝缘层、屏蔽层和护套,旨在满足严格的电气和机械要求。主要应用于需要高可靠性的自动化设备、机器人系统、工业控制等领域。

    技术参数


    - 构造
    - 导体:16 AWG (19根线径0.0117英寸)镀锡铜导线,直径0.059英寸
    - 绝缘层:0.012英寸壁厚(名义值),MPPE材料,直径0.083英寸
    - 多组件电缆绞合:每英尺至少4.8圈,内层到外层排列
    - 内部包裹:非织造聚酯带,25%重叠
    - 屏蔽:A/P/A胶带,25%重叠,最小值;排水线:18 AWG(16根线径0.030英寸)镀锡铜导线;编织网:镀锡铜,覆盖率≥70%
    - 护套:0.032英寸壁厚(名义值),MPPE材料,直径0.321英寸(最大值0.334英寸)
    - 颜色:石板色
    - 拉绳:一端810丹尼尔尼龙拉绳
    - 打印:包含产品型号、温度等级和电压等级信息
    - 适用规范
    - UL认证
    - 导体:AWM/STYLE 1123,105°C / 600 VRMS
    - 整体:AWM/STYLE 21915,105°C / 600 VRMS
    - 水平燃烧测试
    - CSA认证
    - C(RU) AWM I/II A/B FT2,105°C / 600 VRMS
    - 其他认证
    - 无卤素
    - 符合NFPA 79 - 2015标准
    - 符合欧盟低电压指令2014/35/EC
    - 符合RoHS 2011/65/EU和RoHS 2015/863/EU指令
    - 符合中国RoHS SJ/T 11364-2014标准
    - 物理和机械特性
    - 温度范围:-50°C至105°C
    - 弯曲半径:电缆直径的6倍
    - 最大拉力:120磅
    - 电气特性
    - 电压等级:600 VRMS
    - 电容:32 pF/ft @ 1 kHz(导体间)
    - 接地电容:58 pF/ft @ 1 kHz
    - 电感:0.16 μH/ft
    - 导体直流电阻:4.4 Ω/1000 ft @ 20°C
    - 屏蔽层直流电阻:2.21 Ω/1000 ft @ 20°C
    - 包装
    - 1000英尺:18 x 12 x 8英寸(连续长度)
    - 100英尺:12 x 4.5 x 3.5英寸(连续长度)

    产品特点和优势


    - 多层防护:多层绝缘和屏蔽层设计,提供强大的电磁干扰保护。
    - 高可靠性:符合多项国际标准和认证,确保产品的长期稳定运行。
    - 宽温范围:能够在极端环境下正常工作,适应广泛的应用场景。
    - 环保材料:采用无卤素材料,符合RoHS和REACH标准,对环境友好。

    应用案例和使用建议


    - 应用案例:适用于工业自动化设备、机器人系统、传感器连接、工业控制面板等。
    - 使用建议:在安装时注意弯曲半径,避免过度弯曲导致损坏。在高温环境下使用时,建议采取额外的防护措施。

    兼容性和支持


    - 兼容性:与多种工业控制系统和传感器兼容,适用于广泛的自动化设备。
    - 支持和服务:Alpha Wire 提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:电缆在高温环境下出现过热现象。
    - 解决方案:检查电缆的温度范围是否符合应用环境,必要时更换更高温等级的电缆。

    - 问题:电缆信号传输不稳定。
    - 解决方案:检查电缆的接地情况,确保良好的接地性能。

    总结和推荐


    Alpha Wire 77225 是一款高可靠性的高性能电缆,具有广泛的应用前景和市场竞争力。其多层防护设计和宽温范围使其适用于各种恶劣的工作环境。我们强烈推荐使用此产品,特别是对于需要高稳定性和可靠性的自动化控制系统。

77225 SL005参数

参数
100.0' (30.5m)
零件状态 在售

77225 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77225 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77225 SL005 77225 SL005数据手册

77225 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
