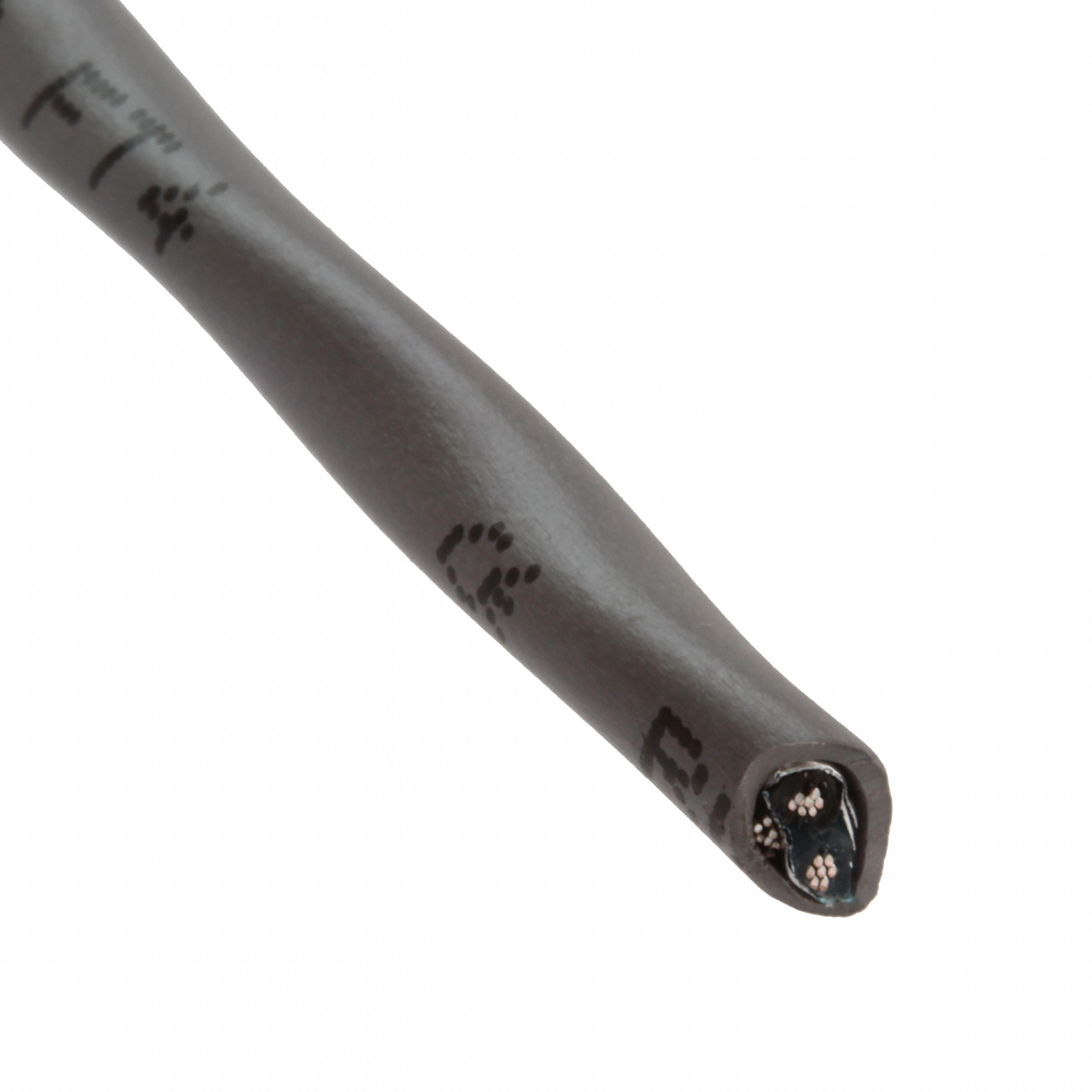

ALPHA WIRE 多芯线缆 2400C SL002

2400C SL002概述

    Alpha Wire 2400C屏蔽双绞线产品手册

    一、产品简介


    Alpha Wire的2400C型号是一款高质量的屏蔽双绞线(Shielded Twisted Pair Cable),主要由两股导体组成,每根导体采用镀锡铜材质。该产品适用于广泛的工业自动化、仪器仪表和数据通信等领域,特别适合需要高电磁干扰抑制能力的应用场合。

    二、技术参数


    - 导体规格:24 AWG Tinned Copper
    - 绝缘层:0.016英寸厚度的FRPE材料,总直径为0.056英寸
    - 护套层:0.020英寸厚度的PVC材料,总直径为0.156英寸(最大0.166英寸)
    - 颜色:灰色或棕色
    - 包装:提供1000英尺连续长度的卷装、500英尺卷装和100英尺卷装
    - 机械属性:
    - 温度范围:-20°C至75°C
    - 弯曲半径:10倍电缆直径
    - 拉伸强度:最大10.6磅
    - 电气属性:
    - 电压额定值:300 VRMS
    - 电容:20.5 pF/英尺(1 kHz时,导体到导体)
    - 接地电容:37 pF/英尺(1 kHz时)
    - 特性阻抗:81欧姆
    - 电感:0.22 μH/英尺(名义值)
    - 导体直流电阻:25欧姆/1000英尺(20°C时)
    - 屏蔽直流电阻:19.5欧姆/1000英尺(20°C时)

    三、产品特点和优势


    - 高电磁干扰抑制能力:双绞结构和铝箔/麦拉复合屏蔽层有效降低了外部电磁干扰对信号传输的影响。
    - 高可靠性:符合多项国际标准,包括UL AWM/STYLE 2092、CSA International FT4和CE标准,确保在不同环境下稳定工作。
    - 环保设计:完全符合RoHS 2和RoHS 3标准,无铅、无汞、无镉等有害物质,满足环保要求。
    - 高耐用性:PVC护套提供了良好的耐磨性和抗老化性,延长了产品的使用寿命。

    四、应用案例和使用建议


    - 应用案例:2400C型号广泛应用于工业自动化控制系统、医疗设备和精密仪器仪表的数据传输。
    - 使用建议:在安装过程中应尽量避免过度弯曲或折损电缆,保持弯曲半径在10倍电缆直径以上,以防止损坏内部结构。在复杂环境中使用时,可考虑增加额外的防护措施以保护电缆不受物理损伤。

    五、兼容性和支持


    - 兼容性:2400C型号与多种工业自动化控制系统的接口兼容,适用于多种标准的连接器。
    - 支持服务:Alpha Wire公司提供全面的技术支持和售后服务,包括产品的安装指导和技术咨询,确保客户能够充分利用该产品的功能和优势。

    六、常见问题与解决方案


    - 问题1:电缆在弯曲后出现断裂现象。
    - 解决方案:确保电缆弯曲半径不小于10倍电缆直径,避免过紧弯曲。
    - 问题2:电缆传输信号不稳定。
    - 解决方案:检查屏蔽层是否完好,确保屏蔽接地良好,避免电磁干扰。

    七、总结和推荐


    Alpha Wire 2400C型号是一款具备高性能和高可靠性的屏蔽双绞线,适用于多种工业应用环境。其卓越的电磁干扰抑制能力和严格的环保标准使其在市场上具有较高的竞争力。对于需要高度可靠的信号传输系统而言,这款产品是一个理想的选择。强烈推荐在需要高电磁干扰抑制能力和高可靠性的工业自动化、医疗设备和精密仪器仪表等领域的应用中使用。

2400C SL002参数

参数
500.0' (152.4m)
零件状态 在售

2400C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2400C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 2400C SL002 2400C SL002数据手册

2400C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
