5100C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable 10Conductors 24AWG 6.65mm 300VAC Slate 304.8m Spool
供应商型号: 1745303
供应商: 海外现货
标准整包数: 1

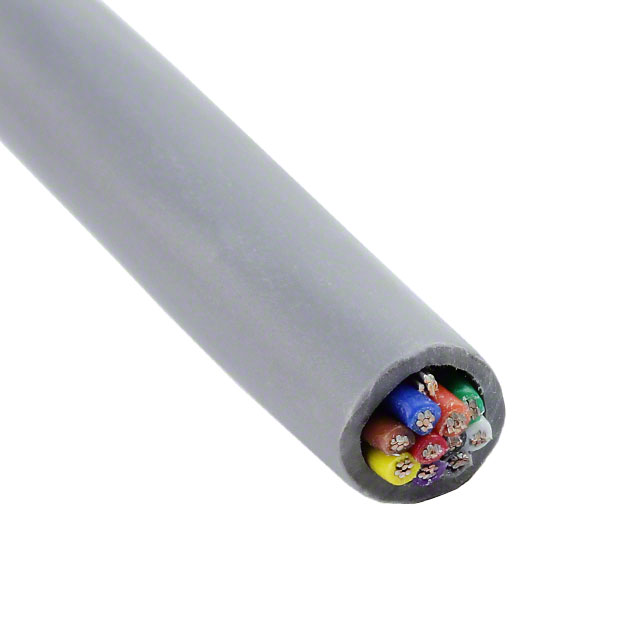

ALPHA WIRE 多芯线缆 5100C SL001

5100C SL001概述

    Alpha Wire Part Number 5100C 技术手册

    产品简介


    Alpha Wire 的产品编号为 5100C 是一种高性能的电缆组件,主要用于各种工业和商业应用。这种电缆由多个导体组成,采用聚氯乙烯(PVC)绝缘材料,具有良好的机械强度和电气特性。它可以广泛应用于工业自动化、机器人、机械设备以及通信系统等领域。

    技术参数


    - 导体规格: 10 条导体,每条导体直径为 0.024 英寸(7/32 AWG),镀锡铜材质。
    - 绝缘层: 0.010 英寸壁厚,聚氯乙烯(PVC)半硬质绝缘材料。
    - 电缆外径: 0.044 英寸。
    - 绞合: 每英尺 4.8 扭,最小。
    - 屏蔽层: 铝/聚酯箔屏蔽,25% 重叠,最小。
    - 阻流线: 810 丹尼尔尼龙阻流线。
    - 护套: 0.032 英寸壁厚,PVC 材质。
    - 温度范围: -35°C 至 105°C。
    - 电压等级: 300 VRMS。
    - 电容: 31 pF/ft(1 kHz 时)。
    - 电感: 0.19 μH/ft。
    - 电阻: 导体 DCR 为 26 Ω/1000ft(20°C);屏蔽层电阻为 15.9 Ω/1000ft(20°C)。

    产品特点和优势


    1. 高机械强度: 采用多层结构设计,提高了电缆的机械强度和耐磨损性。
    2. 优良的电气性能: 低电阻、高电容和低电感,保证了稳定可靠的电力传输和信号传递。
    3. 耐油和紫外线: 具备耐油和紫外线能力,适用于恶劣环境下的应用。
    4. 环保合规: 符合 RoHS、REACH 和美国加州 Proposition 65 等环保标准,确保产品安全无害。

    应用案例和使用建议


    Alpha Wire 5100C 适用于需要高可靠性的工业自动化和通信系统中。例如,在机器人手臂、机械设备控制面板和高速通信系统中,这种电缆能够提供稳定的数据传输和电源供应。在安装过程中,建议保持电缆弯曲半径大于 10 倍电缆直径,以防止电缆损坏。

    兼容性和支持


    Alpha Wire 5100C 具有广泛的兼容性,可与其他标准的电气设备和系统无缝对接。厂商提供了详细的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题: 电缆容易磨损。
    - 解决办法: 在布线时注意避免尖锐边缘和过度弯曲。
    2. 问题: 数据传输不稳定。
    - 解决办法: 检查接头连接是否牢固,确认电缆未受到物理损伤。
    3. 问题: 电压波动。
    - 解决办法: 确认电压等级是否符合要求,检查是否有接地不良等问题。

    总结和推荐


    总体而言,Alpha Wire 5100C 是一款性能优异、安全可靠的电缆组件。它具有出色的机械和电气性能,适用于各种工业和商业应用。如果你需要一种能够在恶劣环境下长期稳定工作的电缆,5100C 将是一个理想的选择。我们强烈推荐这一产品给所有需要高质量电缆解决方案的用户。

5100C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5100C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5100C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5100C SL001 5100C SL001数据手册

5100C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
