5100C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 602-5100C-500
供应商: Mouser
标准整包数: 1
ALPHA WIRE 多芯线缆 5100C SL002

5100C SL002概述


    产品简介

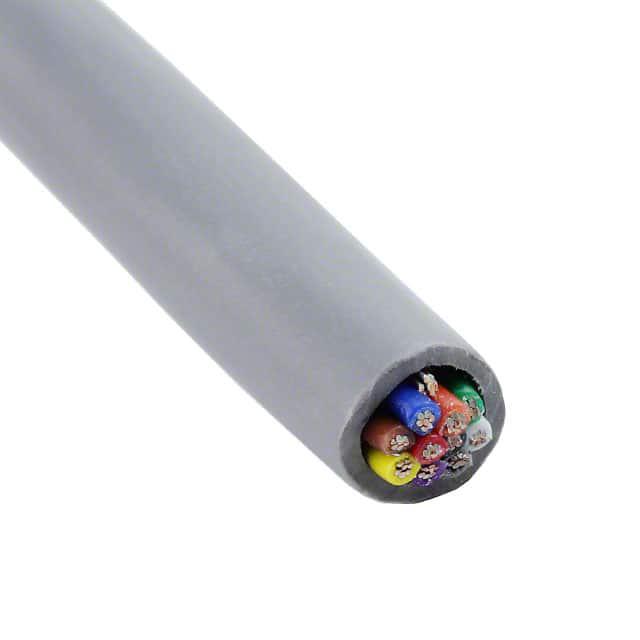

    产品名称: Alpha Wire 5100C
    产品类型: 电缆组件
    主要功能: Alpha Wire 5100C 是一款专为工业和商业应用设计的多芯屏蔽电缆组件。该产品包含多个导体和一个铝/聚酯薄膜复合屏蔽层,具有优异的电气特性和机械强度。适用于各种环境下的电气连接和信号传输。
    应用领域:
    - 工业自动化控制系统
    - 机器人和机械设备
    - 高温环境下的电气布线
    - 油脂环境下的布线
    - 其他需要高可靠性连接的应用场合

    技术参数


    | 参数类别 | 规格值 |

    | 导体直径 | 0.024 英寸(7/32 AWG ) |
    | 绝缘厚度 | 0.010 英寸(PVC,半硬质) |
    | 外径 | 0.248 英寸(最大 0.262 英寸) |
    | 导体数量 | 10 条 |
    | 电缆扭距 | 最小 4.8 扭/英尺 |
    | 聚酯带包裹 | 最小 25% 覆盖率 |
    | 铝/聚酯膜屏蔽 | 25% 覆盖率 |
    | 排水导线 | 7/32 AWG 退火铜 |
    | 护套厚度 | 0.032 英寸(PVC) |
    | 护套颜色 | 色码范围:黑、黄、蓝、红、绿、白、橙、沙米色 |
    | 带拉绳 | 810 尼龙材质 |
    | 打印标识 | ALPHAWIRE 标识及型号 |
    | 环境温度范围 | -35°C 至 105°C |
    | 弯曲半径 | 最小 10 倍电缆直径 |
    | 拉力极限 | 39 磅 |
    | 电压等级 | 300 VRMS |
    | 电容 | 31 pF/英尺(@ 1 kHz) |
    | 地面电容 | 56 pF/英尺(@ 1 kHz) |
    | 电感 | 0.19 μH/英尺 |
    | 直流电阻 | 26 Ω/1000 英尺(@ 20°C) |
    | 屏蔽直流电阻 | 15.9 Ω/1000 英尺(@ 20°C) |

    产品特点和优势


    产品特点:
    - 多芯设计: 10 条导体,可满足多种信号传输需求。
    - 高效屏蔽: 采用铝/聚酯膜复合屏蔽,能有效减少电磁干扰。
    - 卓越机械性能: 适用于苛刻的工作环境,如高温和油脂环境。
    - 高可靠性: 可承受较大的拉力和弯曲,确保长期稳定运行。
    - 环保合规: 符合欧盟 RoHS 和 REACH 认证,不含重金属和其他有害物质。
    产品优势:
    - 高耐用性: 长期在恶劣环境下使用仍保持良好的电气性能。
    - 广泛适用性: 适用于各种工业控制和机械设备。
    - 便于安装: 电缆设计合理,易于布线和接插。
    - 高性能: 低电容和低电感特性保证信号传输稳定性。

    应用案例和使用建议


    应用场景:
    - 在机器人手臂和生产线控制系统中,该电缆能够确保数据传输的准确性和稳定性。
    - 在石油和化工行业,用于需要抗油脂环境的布线。
    - 在工业自动化领域,用于控制信号的高速传输。
    使用建议:
    - 在布线过程中,应避免过度弯曲,以保持电缆的电气性能。
    - 定期检查电缆护套的完整性,确保不会因外部损伤导致电气故障。
    - 在特别严苛的环境下使用时,可以考虑添加额外的防护措施,如使用管状护套。

    兼容性和支持


    兼容性:
    - 该产品符合 UL 和 CSA 国际标准,与各种工业设备和系统兼容。
    - 可以与同类型电缆一起使用,但请注意各电缆的具体规格和尺寸。
    支持和服务:
    - Alpha Wire 提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时帮助。
    - 用户可以通过电话或官方网站获取详细的用户手册和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆护套破损 | 检查并更换受损电缆,避免继续使用。 |
    | 电气接触不良 | 重新焊接或压接接头,确保良好的电气连接。 |
    | 信号传输不稳定 | 检查所有连接点是否松动,确保正确接地。 |
    | 温度超限报警 | 检查电缆周围环境温度,必要时采取降温措施。 |

    总结和推荐


    总结:
    Alpha Wire 5100C 是一款高度可靠的电缆组件,适用于多种工业和商业应用场景。其多芯设计、高效屏蔽和卓越机械性能使其在苛刻环境中表现出色。产品还符合多项环保标准,符合现代工业对绿色制造的要求。
    推荐:
    鉴于其卓越的电气性能和广泛的应用场景,强烈推荐 Alpha Wire 5100C 作为工业自动化和控制系统的首选电缆组件。无论是从性价比还是实际应用效果来看,该产品都值得信赖。

5100C SL002参数

参数
500.0' (152.4m)
零件状态 在售

5100C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5100C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5100C SL002 5100C SL002数据手册

5100C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
