470215CY GE321

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 470215CYGE321-ND
供应商: Digi-Key
标准整包数: 1
ALPHA WIRE 多芯线缆 470215CY GE321

470215CY GE321概述

    ALPHA WIRE 470215CY 多芯控制电缆技术手册

    产品简介

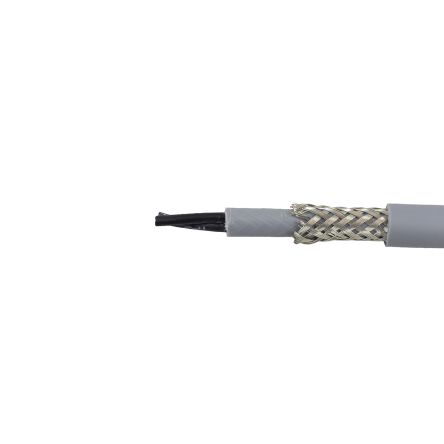

    ALPHA WIRE 的 470215CY 型号是一款专为工业自动化和控制领域设计的多芯控制电缆。该电缆包含两根1.5mm²截面积的裸铜导体,通过聚氯乙烯(PVC)绝缘层和护套材料进行保护。其独特的屏蔽结构能够提供良好的电磁干扰(EMI)屏蔽效果,确保信号传输的稳定性和可靠性。该电缆广泛应用于工厂自动化系统、机械设备控制以及需要抗干扰性能的应用环境中。

    技术参数


    - 构造直径(mm)
    - 导体:1.5mm² 裸铜导体
    - 绝缘层:0.40mm 厚度,白色印刷标识
    - 屏蔽层:80%覆盖率,镀锡铜编织屏蔽
    - 护套:0.90mm 厚度,灰色(RAL-7001)或透明颜色
    - 适用标准
    - IEC 60228 Conductors, Class 5
    - IEC 60332-1 Flame Behavior
    - DIN EN 50290-2-22 油耐性
    - UV 防护
    - CE: EU Low Voltage Directive 2014/35/EU
    - 环境合规性
    - 符合RoHS2指令
    - REACH 规定物质浓度不得超过0.1%
    - 物理与机械性能
    - 温度范围:静态-40°C 至 +80°C,动态-30°C 至 +70°C
    - 弯曲半径:静态弯曲半径6倍电缆直径,动态弯曲半径20倍电缆直径
    - 耐日光性:通过
    - 电气性能
    - 电压等级:300/500 VRMS
    - 导体直流电阻:13.3 Ω/Km @ 20°C

    产品特点和优势


    ALPHA WIRE 470215CY 控制电缆具备以下优势:
    - 卓越的电磁干扰屏蔽能力:通过80%覆盖率的镀锡铜编织屏蔽层,有效降低外部电磁干扰的影响。
    - 广泛的温度适应性:在静态条件下能承受-40°C至+80°C的温度范围,在动态条件下可承受-30°C至+70°C的温度变化。
    - 优异的耐油性和紫外线防护:确保在恶劣环境中依然保持稳定的电气性能。
    - 易于识别的标志:电缆上的白色印刷标识和彩色护套便于安装和维护。

    应用案例和使用建议


    该型号电缆适用于多种应用场景,例如:
    - 工业自动化:用于机械设备之间的连接和控制系统内部的信号传输。
    - 机械设备控制:确保设备之间和设备内部的信号传输稳定可靠。
    - 数据传输:在需要长距离传输和高可靠性的情况下表现优异。
    使用建议:
    - 在高温环境下使用时,应确保电缆不会受到过度的机械应力。
    - 安装时应注意避免电缆受到强烈的紫外线照射,特别是在户外使用时。

    兼容性和支持


    ALPHA WIRE 470215CY 控制电缆支持与其他符合相关国际标准的电子元器件和设备的兼容性。Alpha Wire公司提供详细的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后出现断裂 | 确保弯曲半径满足要求,避免过度弯曲 |
    | 信号传输不稳定 | 检查屏蔽层是否完好,确认连接点牢固 |

    总结和推荐


    综上所述,ALPHA WIRE 470215CY 多芯控制电缆凭借其优良的电磁屏蔽能力、宽泛的工作温度范围以及卓越的耐油性和紫外线防护性能,成为工业自动化领域不可或缺的优质选择。无论是对于工厂自动化还是机械设备控制,该电缆都能提供稳定可靠的信号传输保障。强烈推荐使用此款产品。

470215CY GE321参数

参数
164.0' (50.0m)
应用等级 工业级
零件状态 在售

470215CY GE321厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

470215CY GE321数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 470215CY GE321 470215CY GE321数据手册

470215CY GE321封装设计

查看详情并下载
Symbol
Footprint
3D Model
