5874 VI005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 0.2 mm²横截面积, 美国线规24 AWG, 30m长
供应商型号: 602-5874-100-10
供应商: Mouser
标准整包数: 1

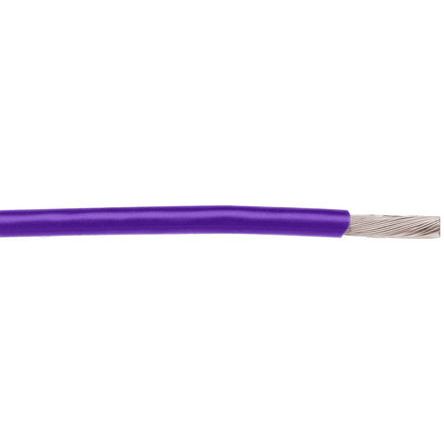

ALPHA WIRE 单芯线缆 5874 VI005

5874 VI005概述

    Alpha Wire Part No. 5874 技术手册

    1. 产品简介


    Alpha Wire Part No. 5874 是一种适用于各种工业和商业应用的高性能电线。该产品采用银镀铜导体,并以PTFE绝缘材料进行包裹,提供了良好的电气性能和机械强度。这种电线主要用于要求高耐温性能的应用场景,如军事、航空航天、工业自动化等领域。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 导体直径 | 0.025 英寸 |
    | 绝缘厚度 | 0.0145 英寸(公称) |
    | 颜色选择 | 白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石板色、紫色 |
    | 适用标准 | UL AWM/STYLE 1180 (200°C / 300 VRMS) |
    军用 MIL-W-16878/5 (Type EE) (200°C / 1000 VRMS) |
    | 环境温度范围 | -60°C 至 200°C |
    | 弯曲半径 | 电缆直径的 10 倍 |
    | 拉力 | 最大 3.7 磅 |
    | 电压等级 | 1000 VRMS |
    | 电感率 | 0.06 μH/英尺(公称) |
    | 导体电阻 | 22.3 Ω/1000 英尺(公称),20°C 下 |

    3. 产品特点和优势


    - 高耐温性能:能够在极端条件下保持稳定性能,适用于高温、低温及高湿度环境。
    - 阻燃性:符合UL和军用标准,确保在火灾或其他紧急情况下的安全性能。
    - 低电感:适合高频信号传输,减少了信号延迟和干扰。
    - 多颜色选项:提供了多种颜色选择,便于区分不同用途或位置的电线。
    - RoHS 合规性:符合欧盟、英国和中国的 RoHS 标准,确保环保合规性。

    4. 应用案例和使用建议


    Alpha Wire Part No. 5874 广泛应用于军用、工业控制和自动化系统中,用于需要高强度和耐高温的场合。例如,在航空和航天领域,它可以用作飞机内部布线;在工业自动化系统中,它可以作为控制系统的连接线。使用建议如下:
    - 温度管理:确保电线周围环境温度不超过 200°C。
    - 布线规划:在弯曲时,弯曲半径应不小于电缆直径的 10 倍,以避免损坏。
    - 接头处理:在接头处使用适当的接头工具,确保良好的电气接触和机械强度。

    5. 兼容性和支持


    - 兼容性:Alpha Wire Part No. 5874 与其他标准电线系统具有良好的兼容性,可以轻松集成到现有的布线系统中。
    - 技术支持:Alpha Wire 提供全面的技术支持和客户服务,帮助用户解决安装和使用过程中遇到的问题。如果需要特殊定制,可以通过 Alpha Wire 的销售团队进行咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体出现断裂 | 使用适当的弯曲半径,避免过度弯曲。 |
    | 接头松动 | 使用专用接头工具和热缩管加强连接。 |
    | 电线变脆 | 确保电线未暴露于过高的温度下。 |
    | 耐压性能下降 | 检查电线是否有破损或老化迹象。 |

    7. 总结和推荐


    综上所述,Alpha Wire Part No. 5874 是一款性能卓越、应用广泛的高性能电线。其高耐温性能、优异的机械和电气特性使其在工业和军事领域有着广泛的应用前景。推荐在对电线性能有严格要求的场合使用。
    如果您有任何进一步的问题或需要技术支持,请随时联系 Alpha Wire 客户服务部门。

5874 VI005参数

参数
100.0' (30.5m)
零件状态 在售

5874 VI005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5874 VI005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 5874 VI005 5874 VI005数据手册

5874 VI005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 207.4896 ¥ 1753.2871
2+ $ 191.6676 ¥ 1619.5912
5+ $ 180.1548 ¥ 1522.3081
10+ $ 170.604 ¥ 1441.6038
25+ $ 159.369 ¥ 1346.6681
50+ $ 156.9435 ¥ 1326.1726
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1753.28
