45386 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 6芯控制电缆, Xtra-Guard 4系列, 0.81 mm², 30m, 屏蔽, 黑色TPE护套
供应商型号: 8840774
供应商: 海外现货
标准整包数: 30

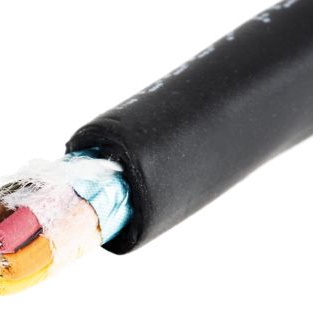

ALPHA WIRE 多芯线缆 45386 BK005

45386 BK005概述

    电子元器件产品技术手册:型号 45386

    产品简介


    本手册介绍了型号为45386的Alpha Wire电子元器件。该产品是一种专用于工业控制、自动化设备及其他严苛环境下的电缆组件。它采用多芯导体结构,能够提供出色的电气性能和机械强度。主要应用领域包括工厂自动化系统、仪器仪表连接、传感器接口、机器人控制及各种需要高可靠性的电气设备。

    技术参数


    以下是该产品的核心技术参数:
    - 构造
    - 导体:18号(16/30)AWG镀锡铜线,直径0.047英寸
    - 绝缘层:0.016英寸厚TPE绝缘材料,总直径0.079英寸
    - 缆束结构:6芯,4.4扭转/英尺(最小)
    - 内套:聚酯无纺布带,25%重叠
    - 屏蔽层:铝/聚酯膜,25%重叠,屏蔽箔方向向内
    - 排流线:18号(16/30)AWG镀锡铜线
    - 护套:0.045英寸厚TPE护套,最大直径0.350英寸
    - 颜色:石板灰、黑色、黄色、橙色、蓝色、绿色、红色、沙色米、白色
    - 拉断绳:810丹尼尔尼龙
    - 印刷信息:包含“ALPHA WIRE-”,产品编号45386,电缆类型XTGUARD® 4,适用温度范围105°C/125°C,电压等级300V RMS
    - 电气性能
    - 电压等级:300 VRMS
    - 电容:26 pF/英尺(@ 1 kHz),导体对导体
    - 地线电容:47 pF/英尺(@ 1 kHz)
    - 电感:0.18 μH/英尺
    - 导体直流电阻:7.2 Ω/1000英尺(@ 20°C)
    - 屏蔽层直流电阻:6.2 Ω/1000英尺(@ 20°C)
    - 物理与机械性能
    - 温度范围:-50至125°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:88磅
    - 阳光耐受性:是

    产品特点和优势


    该型号45386电缆组件具有以下显著优势:
    - 高耐温性能:在极端环境下仍能保持良好的电气性能
    - 良好的屏蔽性能:铝/聚酯膜屏蔽层确保信号传输稳定,不受外界干扰影响
    - 高机械强度:多股镀锡铜导体结构赋予其优异的弯曲半径和抗拉能力
    - 环保认证:符合欧盟RoHS标准,不含有害物质
    - 多种颜色选择:方便用户识别和区分不同用途的电缆

    应用案例和使用建议


    根据手册描述的应用场景,这款电缆组件可以应用于多种场合,如工厂自动化系统、机器人控制系统和传感器接口等。考虑到其卓越的电气性能和机械强度,建议在以下场合中使用:
    - 工厂自动化系统的复杂布线需求
    - 机器人的动力和信号传输线缆
    - 高可靠性要求的医疗设备内部连接
    为保证长期稳定运行,建议定期检查电缆的连接部位是否有磨损或损坏,并及时更换以避免故障。

    兼容性和支持


    Alpha Wire公司提供全方位的技术支持服务,包括安装指南、操作手册以及详细的FAQ文档。此外,产品符合多项国际安全和环保标准,包括UL AWM、CSA和PENN Mine Safety Bureau的要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆出现断裂 | 检查安装是否正确,确认弯曲半径未超过规定值 |
    | 屏蔽层接触不良 | 检查屏蔽层连接点是否牢固,必要时重新焊接 |
    | 电气测试结果不符合预期 | 确认所有接头和连接点都已正确安装且紧固 |

    总结和推荐


    型号45386电缆组件凭借其出色的电气性能、坚固耐用的设计以及广泛的应用范围,在众多领域表现出极高的实用价值。特别是在对电气稳定性、机械强度有较高要求的应用环境中,它无疑是理想的选择。总体而言,这款产品不仅满足当前的技术需求,还具备卓越的市场竞争力,值得用户考虑和选用。

45386 BK005参数

参数
100.0'(30.5m)
零件状态 在售

45386 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

45386 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 45386 BK005 45386 BK005数据手册

45386 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
