652204 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105413
供应商: 海外现货
标准整包数: 1

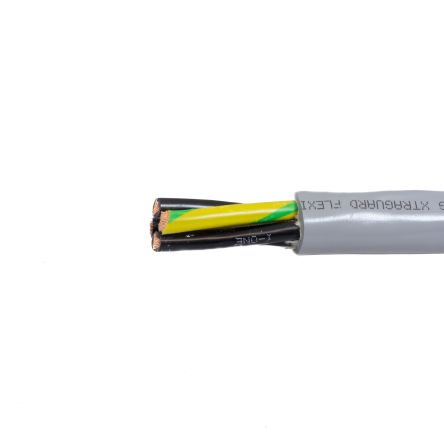

ALPHA WIRE 多芯线缆 652204 SL001

652204 SL001概述


    产品简介


    产品名称: Alpha Wire 652204 XTRA GUARD®柔性控制电缆
    产品类型: 4芯电缆
    主要功能:
    - 该电缆由四根22 AWG裸铜导线组成,绝缘层为PVC材料。
    - 具有良好的弯曲半径,适用于动态和静态应用环境。
    - 防油抗磨损,适用于多种恶劣环境下的使用。
    应用领域:
    - 适用于工业自动化控制系统。
    - 适合于机器人、机床和其他需要高柔性的设备中。
    - 广泛应用于机械工程、电气工程及航空航天等领域。

    技术参数


    - 导体直径: 0.030英寸
    - 绝缘层厚度: 0.022英寸
    - 电缆直径: 0.255英寸 ± 0.016英寸
    - 电气特性:
    - 额定电压:600 VRMS
    - 电容:22.3 pF/英尺(@1 kHz)
    - 电感:0.22 μH/英尺
    - 导体电阻:15.3 Ω/1000英尺 (@20°C)
    - 温度范围:
    - 静态环境:-40°C至90°C
    - 动态环境:-5°C至90°C
    - 弯曲半径: 静态和动态均为5倍电缆直径
    - 拉力: 最大22磅

    产品特点和优势


    - 高度灵活性: 电缆具有极佳的柔韧性,可以在有限空间内自由弯曲,尤其适合在需要频繁移动的应用场合。
    - 优异的抗弯折性: 具有低弯曲半径,可以承受长期反复的弯折而不影响性能。
    - 防油防水设计: 采用油抵抗和防水PVC护套,能够有效防止液体侵蚀。
    - 环保材料: 严格遵守欧盟RoHS标准,无有害物质,符合REACH规范。
    - 高性能电气特性: 具有稳定的电气性能,适用于多种复杂环境。

    应用案例和使用建议


    应用场景:
    - 在机器人手臂中作为信号传输线缆,确保稳定可靠的数据传输。
    - 在工厂自动化设备中,用于信号采集和控制回路连接。
    - 在飞机或卫星等航空航天设备中,作为内部控制系统中的布线解决方案。
    使用建议:
    - 确保安装时的弯曲半径不小于5倍电缆直径,以保证其性能和寿命。
    - 注意选择合适的长度,避免因电缆过长而造成额外的重量负担。
    - 定期检查并维护电缆,特别是在极端环境条件下使用时更应注意其保护措施。

    兼容性和支持


    - 兼容性: 该电缆符合UL和CSA标准,适用于大多数工业控制系统。
    - 制造商支持: Alpha Wire提供详尽的技术文档和支持服务,包括在线技术支持和现场服务。

    常见问题与解决方案


    - 问题1: 电缆在安装过程中易损坏。
    - 解决办法: 使用专用工具进行剥皮,避免直接用手操作以免损伤导线。

    - 问题2: 电缆在使用过程中出现断线。
    - 解决办法: 检查是否有过度弯折或者重压情况,确保弯折半径大于5倍电缆直径,并且不要超过其额定拉力。

    总结和推荐


    Alpha Wire 652204 XTRA GUARD®柔性控制电缆是一款高性能、多功能的电缆产品。它具备卓越的弯曲半径和抗弯折能力,能够在苛刻的工业环境中表现出色。环保的材料设计使其不仅满足国际标准要求,同时也具有良好的市场竞争力。因此,无论是对于工业自动化系统还是航空航天设备,这款电缆都是一个值得信赖的选择。强烈推荐给需要高性能柔性控制电缆的用户。

652204 SL001参数

参数
长*宽*高 304.8m(长度)

652204 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

652204 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 652204 SL001 652204 SL001数据手册

652204 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9070.6038
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
