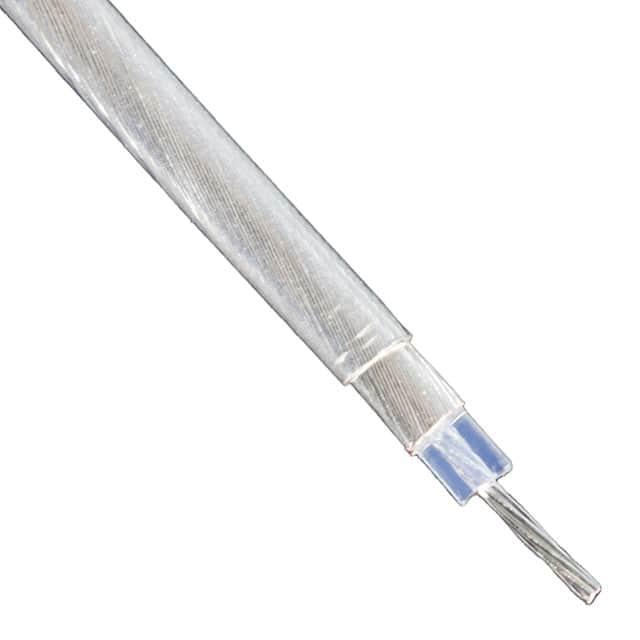

9444 WH033

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire Micro Coax同轴电缆, 100m长, 50 Ω, 白色
供应商型号: 2563962
供应商: element14
标准整包数: 1
ALPHA WIRE 同轴线缆 9444 WH033

9444 WH033概述

    Alpha Wire Micro Coaxial Cable:一款创新的空间节省型解决方案

    产品简介


    Alpha Wire 的微同轴电缆是一种出色的空间节省型解决方案,能够在多种高要求的应用中实现便捷布线,如医疗探头、内窥镜系统、血氧仪系统及工业检测等。由于其尺寸小巧、重量轻便的特点,这款电缆适用于从敏感的医疗成像到工业检测的广泛应用,提供从 50 AWG 到 32 AWG 的标准规格选择,导体材料为高强银合金镀层或锡铜合金,并且能够承受高达+200°C的温度范围。

    技术参数


    - 阻抗:50 Ω
    - 电压等级:30 Vrms
    - 导体范围:50 AWG 至 32 AWG
    - 屏蔽:90% 银合金镀层或锡铜合金编织或螺旋式屏蔽
    - 温度范围:银合金镀层铜 -70°C 至 +200°C;锡铜合金 -70°C 至 +150°C
    - 弯曲半径:10 倍电缆直径
    - 材料:PFA(聚四氟乙烯)介电层及外护套
    - 电阻率:最大值随导体直径和绝缘材料变化而变化
    - 接地电容:约29.9pF/英尺至110.2pF/英尺(取决于导体规格)
    - 衰减量:最大值在10MHz时约为0.13dB/100英尺至2.80dB/100英尺(取决于导体规格)

    产品特点和优势


    1. 小巧轻便:微同轴电缆设计小巧,重量轻,特别适合对空间有严格限制的应用场合。
    2. 卓越的信号完整性:采用PFA介电材料确保信号传输过程中的低容性,从而维持一致的阻抗控制。
    3. 出色的EMI防护:90%覆盖度的编织或螺旋式屏蔽确保了优异的电磁干扰保护效果。
    4. 宽泛的工作温度范围:银合金镀层铜的温度范围为-70°C 至 +200°C,而锡铜合金则为-70°C 至 +150°C,使其适应极端环境条件。
    5. 可定制配置:支持复合和捆绑配置,能够根据具体需求定制不同规格的电缆组合。

    应用案例和使用建议


    微同轴电缆在医疗和工业领域的应用极为广泛。例如,在制造内窥镜时,这种电缆可以作为视频信号传输的通道,保持高清晰度图像质量的同时减轻设备负担。对于工业机器人或无人机的内部布线来说,它的灵活性和耐用性也非常重要。建议在选用时结合具体应用需求挑选适当的导体规格和屏蔽类型以确保最佳性能。

    兼容性和支持


    这款电缆与市场上大多数主流设备具有良好的兼容性。Alpha Wire 提供了详尽的技术文档和技术支持服务,帮助客户更好地理解如何正确安装和使用这些产品。此外,Alpha Wire 还能根据客户需求定制各种复杂配置的复合电缆。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆在低温环境下出现断裂 | 选择适合低温环境使用的银合金镀层铜导体。 |
    | 信号传输质量下降 | 检查屏蔽层是否完好无损,确认连接器与接头是否紧固。 |
    | 温度过高导致电缆损坏 | 使用耐高温材料制作的电缆,确保工作温度在允许范围内。 |

    总结和推荐


    总体而言,Alpha Wire 微同轴电缆凭借其卓越的信号完整性、可靠的屏蔽性能以及广泛的适用温度范围,在众多应用场景中展现出色表现。对于那些需要小巧、轻便且高性能电缆的项目而言,这无疑是一个值得考虑的理想选择。

9444 WH033参数

参数
328.1' (100.00m)
零件状态 在售

9444 WH033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9444 WH033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9444 WH033 9444 WH033数据手册

9444 WH033封装设计

查看详情并下载
Symbol
Footprint
3D Model
