6713 SL001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire 系列, 0.33 mm²横截面积, 美国线规22 AWG, 305m长
供应商型号: 7418063
供应商: 海外现货
标准整包数: 305

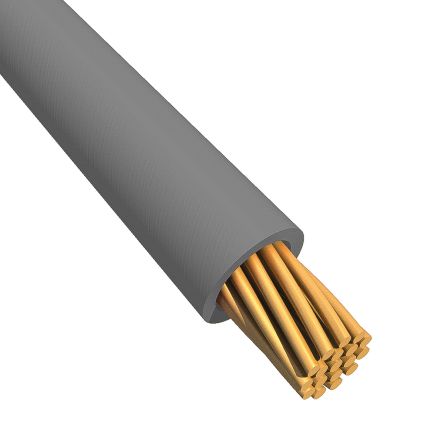

ALPHA WIRE 单芯线缆 6713 SL001

6713 SL001概述


    产品简介


    产品名称:ALPHA WIRE ECOWIRE TM 22 AWG E163869-DB
    产品类型:单芯绝缘导线
    主要功能:本产品主要用于电子设备内部布线和连接,提供可靠的信号传输和电源供应。具有阻燃、低烟无卤等环保特性,适用于多种工业和商业应用。
    应用领域:
    - 工业自动化
    - 办公室和家居设备
    - 汽车电子
    - 医疗器械
    - 其他需要高可靠性连接的应用

    技术参数


    构造:
    - 导体:22 AWG (7/30) TC 0.030
    - 绝缘层:0.0095英寸壁厚,0.049英寸外径(公差±0.002)
    颜色:
    - 白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石板色、紫色、黄绿色
    适用标准:
    - UL AWM/STYLE 11028 105°C / 600 VRMS
    - CSA International C(RU) AWM I A/B FT1 105°C / 600 VRMS
    - 其他无卤素材料符合IEC 60332-2标准
    - CE认证(LVD 73/23/EEC Amendment 93/68/EEC)
    电气特性:
    - 额定电压:600 VRMS
    - 电感:0.04 µH/ft(名义值)
    - 直流电阻:16.2 Ω/1000ft(20°C时名义值)
    环境特性:
    - 温度范围:-40°C 至 105°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:5.5磅
    包装规格:
    - 卷装:6.5 x 3 x 3.25英寸(1000英尺连续长度)
    - 盒装:3.75 x 2 x 1.75英寸(100英尺连续长度)

    产品特点和优势


    独特功能和优势:
    - 环保设计:无卤素、低烟、阻燃材料,符合RoHS和REACH标准。
    - 高可靠性:在广泛的温度范围内表现出色,适合各种恶劣环境。
    - 灵活耐用:弯曲半径小,能够承受较高的拉力,适用于空间紧凑的应用场合。
    - 多样化颜色选择:方便识别和管理线路。

    应用案例和使用建议


    应用场景:
    - 用于汽车电子系统中的传感器和执行器之间的连接。
    - 在办公自动化设备中实现稳定的电源和信号传输。
    - 医疗设备中需要高可靠性的电缆连接。
    使用建议:
    - 根据具体应用选择合适的颜色编码,便于后续维护和识别。
    - 在安装过程中确保电线弯曲半径不小于电缆直径的10倍,以避免损坏。
    - 保持适当的张力,避免超过最大允许拉力。

    兼容性和支持


    兼容性:
    - 与多种设备和系统兼容,特别是在工业自动化和医疗设备领域。
    支持信息:
    - Alpha Wire提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:电线的颜色编码不清晰。
    - 解决方案:检查包装上的标签或参考技术手册中的颜色代码对照表。

    2. 问题:电线弯曲后出现断裂。
    - 解决方案:确保弯曲半径大于电缆直径的10倍,避免施加过大的张力。

    3. 问题:电线的电气性能不稳定。
    - 解决方案:检查是否有物理损伤或磨损,必要时更换新线。

    总结和推荐


    综合评估:
    - ALPHA WIRE ECOWIRE TM 22 AWG E163869-DB 是一款高品质、多功能的电子元器件,广泛应用于各类工业和商业场景。其独特的环保特性和高可靠性使其在市场上具备较强的竞争力。
    推荐使用:
    - 基于其卓越的性能和广泛的应用范围,我们强烈推荐此产品用于对可靠性和环保要求较高的应用场合。

6713 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6713 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6713 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6713 SL001 6713 SL001数据手册

6713 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2194.6645
库存: 3623
起订量: 305 增量: 0
交货地:
最小起订量为:50
合计: ¥ 109733.22
