5279/11C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104322
供应商: 海外现货
标准整包数: 1

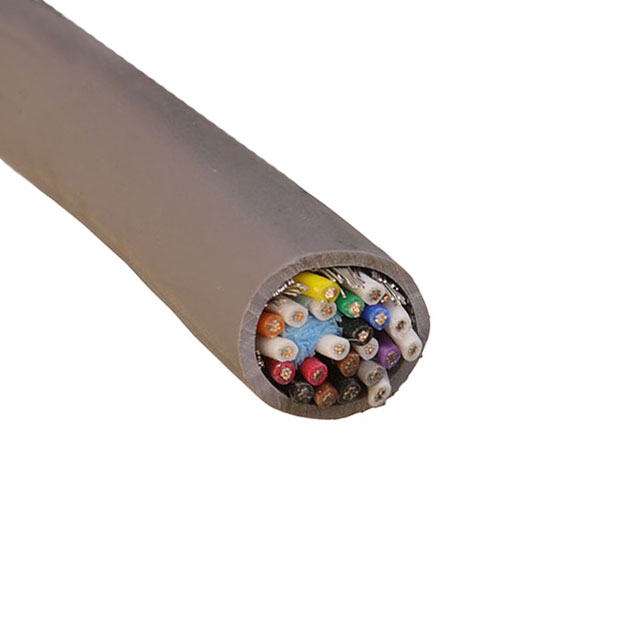

ALPHA WIRE 多芯线缆 5279/11C SL001

5279/11C SL001概述

    Alpha Wire 5279/11C XTRAGUARD® 技术手册解析

    1. 产品简介


    产品名称:Alpha Wire 5279/11C XTRAGUARD®
    产品类型:屏蔽双绞线电缆
    主要功能:适用于通信系统和工业自动化领域的高性能电缆,具备优异的电磁干扰(EMI)屏蔽能力。
    应用领域:工业自动化、机器人、医疗设备、通信系统等。

    2. 技术参数


    - 导体材料:7/32 (7/32 AWG) 锡铜导体,直径为0.024英寸
    - 绝缘层:聚氯乙烯(PVC),壁厚0.010英寸,半刚性
    - 护套:0.032英寸壁厚的PVC,颜色多样(石板色、黑色、黄色、橙色、蓝色、绿色、红色、沙米色、白色)
    - 屏蔽层:铝箔/编织铜带,覆盖率≥70%
    - 排水线:24 (7/32) AWG 锡铜线
    - 特性阻抗:82 Ω
    - 耐电压:300 VRMS
    - 温度范围:-35至105°C
    - 弯曲半径:电缆直径的10倍
    - 拉力:最大88磅
    - 阻容特性:23.1 pF/英尺 @ 1 kHz
    - 感抗特性:0.19 μH/英尺 @ 1 kHz
    - 直流电阻:导体26 Ω/1000英尺 @ 20°C
    - 环保标准:符合欧盟RoHS 2011/65/EU和REACH法规

    3. 产品特点和优势


    - 卓越的EMI屏蔽:采用铝箔/编织铜带屏蔽层,有效保护内部信号免受外界干扰。
    - 高可靠性:符合多种国际标准(UL、CSA、IEC等),确保产品的稳定性和耐用性。
    - 广泛的适用性:适用于各种工业环境,如机器人控制、通信网络等。
    - 环境友好:符合RoHS和REACH标准,不含有害物质。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:用于机器间的通讯连接。
    - 医疗设备:用于设备间的可靠信号传输。
    - 通信系统:适合长距离数据传输和抗干扰要求高的场合。
    使用建议:
    - 在安装过程中要确保电缆弯曲半径符合标准,以避免损坏内部结构。
    - 注意环境温度和湿度的影响,选择合适的安装位置。
    - 保持电缆与电源线和其他强电流线路之间的适当距离,避免信号干扰。

    5. 兼容性和支持


    - 兼容性:本产品与市面上常见的工业自动化设备和通信系统兼容。
    - 支持和服务:Alpha Wire 提供详细的用户手册和技术支持,保证用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中电缆断裂
    解决方案:确保安装时弯曲半径不低于电缆直径的10倍。
    - 问题2:信号传输不稳定
    解决方案:检查屏蔽层的完整性和接地情况,确保信号传输路径的稳定性。
    - 问题3:屏蔽效果不佳
    解决方案:确认安装时屏蔽层的完整性,避免屏蔽层破损导致的信号干扰。

    7. 总结和推荐


    Alpha Wire 5279/11C XTRAGUARD® 屏蔽双绞线电缆在多个方面表现出色,特别是在电磁干扰防护和广泛的应用环境中表现优异。产品符合多项国际标准,具有卓越的可靠性和环境友好性。总体来看,这款产品非常适合工业自动化和通信系统的应用场景,强烈推荐给需要高稳定性和抗干扰能力的客户。

5279/11C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5279/11C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5279/11C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5279/11C SL001 5279/11C SL001数据手册

5279/11C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116552.285
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
