5100/50C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104469
供应商: 海外现货
标准整包数: 1

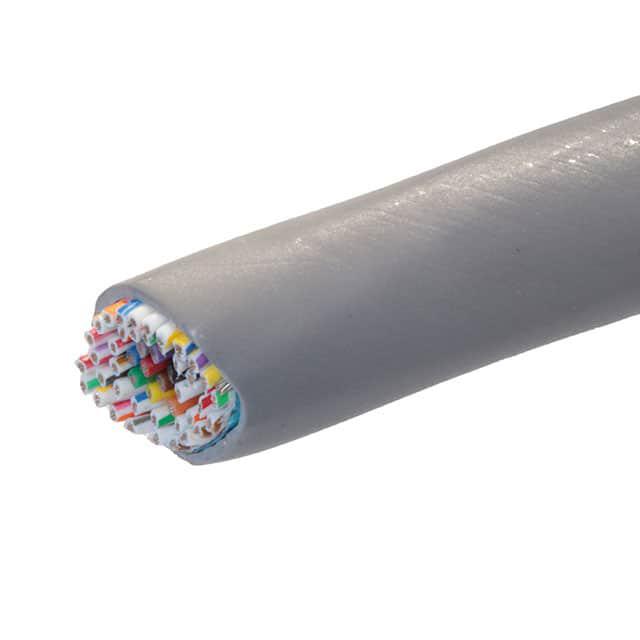

ALPHA WIRE 多芯线缆 5100/50C SL001

5100/50C SL001概述

    Alpha Wire 5100/50C 技术手册解析

    产品简介


    Alpha Wire 的 5100/50C 是一种高性能电缆组件,主要用于各种工业和自动化应用。该产品由多个内部层组成,每一层都包含特定颜色编码的导体,适用于需要区分和标识多种信号的应用场合。其主要功能是提供可靠的电气连接,适用于信号传输和控制系统的搭建。广泛应用于机器人、制造设备、过程控制系统等领域。

    技术参数


    - 构造
    - 导体:24 AWG (7/32)镀锡铜线,直径0.024英寸
    - 绝缘层:PVC材料,壁厚0.010英寸,总直径0.044英寸
    - 屏蔽层:铝/聚酯箔带,重叠25%
    - 外套:PVC材料,壁厚0.032英寸,总直径0.433英寸(最大0.458英寸)
    - 电气特性
    - 电压等级:300 VRMS
    - 容量:每英尺32 pF(@1 kHz)
    - 地面容量:每英尺58 pF(@1 kHz)
    - 电感:每英尺0.19 μH
    - 导体直流电阻:每1000英尺26Ω(@20°C)
    - 环境适应性
    - 工作温度范围:-35°C至105°C
    - 弯曲半径:10倍电缆直径
    - 拉力:最大179磅
    - 认证
    - UL认证:AWM Style 21894,105°C / 300 VRMS
    - CSA认证:CMG 105°C
    - IEC/EN认证:IEC 60332-1, IEC 60332-2

    产品特点和优势


    Alpha Wire 5100/50C 具备以下独特功能和优势:
    - 高可靠性:采用优质PVC材料和精密制造工艺,确保长时间稳定运行。
    - 高灵活性:最小弯曲半径为10倍电缆直径,适用于狭小空间安装。
    - 强抗干扰能力:铝/聚酯箔屏蔽层有效减少电磁干扰,提升信号传输质量。
    - 广泛适用性:符合多种国际标准认证,适用于多种复杂环境下的应用。

    应用案例和使用建议


    应用案例:
    - 机器人手臂:在机械臂的运动控制系统中,需要多条独立的信号线来传递指令和反馈信号。5100/50C 可以通过其多芯结构提供多种信号通道,同时保持良好的屏蔽效果,确保控制系统正常工作。

    - 工业自动化设备:例如在生产线上用于监控和控制传感器网络。5100/50C 的多重绝缘和屏蔽设计可以保护信号免受外界干扰,提高整个系统的稳定性。
    使用建议:
    - 在复杂环境中使用时,应注意防止物理损伤。避免将电缆拖拽过猛或扭曲过大,以免影响使用寿命。
    - 长期暴露在极端温度环境下使用时,应选择具备更高耐温等级的产品型号。

    兼容性和支持


    Alpha Wire 5100/50C 与市面上多数工业控制器和传感器兼容。制造商提供了详细的技术文档和支持服务,可帮助客户解决安装过程中可能遇到的问题。此外,Alpha Wire 还提供定制化服务,以满足不同客户的具体需求。

    常见问题与解决方案


    1. 问题:电缆弯曲后出现断裂现象
    - 解决方案:确保弯曲半径不小于10倍电缆直径,使用合适的弯曲工具进行操作。

    2. 问题:电缆在高温环境中使用时信号传输质量下降
    - 解决方案:确认电缆的实际工作温度不超过105°C。如需在更高温度环境下使用,请联系制造商咨询替代产品。

    总结和推荐


    综上所述,Alpha Wire 5100/50C 以其卓越的电气性能、可靠性和广泛的适用性,在工业自动化及控制系统中表现出色。对于需要高信号质量和强抗干扰能力的应用场合,强烈推荐使用该产品。然而,在具体选型前,建议用户根据实际应用需求进行综合考量,并考虑环境条件、安装要求等因素。

5100/50C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5100/50C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5100/50C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5100/50C SL001 5100/50C SL001数据手册

5100/50C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
