6824 BR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire Plus 系列, 0.52 mm²横截面积, 美国线规20 AWG, 30m长
供应商型号: 7495414
供应商: 海外现货
标准整包数: 30

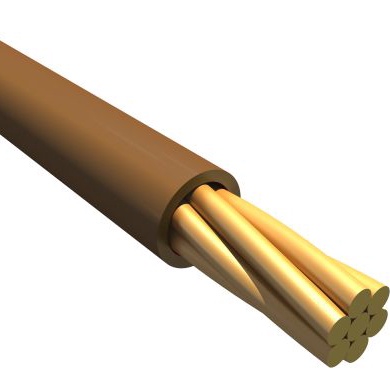

ALPHA WIRE 单芯线缆 6824 BR005

6824 BR005概述

    Alpha Wire 6824 20AWG Hookup Wire Technical Overview

    1. 产品简介


    Alpha Wire 6824是一款高性能的电子线缆,特别适用于工业控制、传感器连接、数据传输等多种场合。该产品采用20 AWG(0.50平方毫米)多股铜导体,具有良好的柔韧性和抗拉强度。导体外包覆了一层0.054英寸±0.002英寸的改性聚苯醚绝缘材料,能够在广泛的温度范围内稳定工作。

    2. 技术参数


    | 参数 | 规格 |

    | 导体规格 | 20 AWG (7/28),BC,直径0.038英寸 |
    | 绝缘厚度 | 0.008英寸壁厚,改性聚苯醚 |
    | 颜色 | 白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、绿/黄 |
    | 温度范围 | -40°C至110°C |
    | 弯曲半径 | 电缆直径的10倍 |
    | 拉伸强度 | 最大8.7磅 |
    | 电压等级 | 300 VRMS |
    | 电感 | 0.04 μH/英尺,名义值 |
    | 导体直流电阻 | 9.5 Ω/1000英尺@20°C,名义值 |
    | 包装 | 连续长度:1000英尺(9×4.5×3.5英寸),100英尺(3.75×2×1.75英寸)|

    3. 产品特点和优势


    - 环保材料:符合RoHS 2和RoHS 3标准,所有材料均不含特定有害物质。
    - 耐温性能:能够在极端温度下(-40°C至110°C)稳定工作,确保长期可靠性。
    - 机械性能:高弯曲半径,抗拉强度高达8.7磅,适合频繁移动或弯曲的应用环境。
    - 电气性能:电压等级为300 VRMS,电感和导体直流电阻值均符合行业标准。

    4. 应用案例和使用建议


    - 工业控制:由于其优良的电气性能和耐高温能力,适用于复杂工业环境中的信号传输。
    - 传感器连接:适合于需要高灵活性和抗干扰性的传感器线路连接。
    - 数据传输:在数据传输领域,该线缆能够提供稳定的信号传输性能,适用于各种工业通信网络。
    使用建议:
    - 在使用过程中,注意避免尖锐物体划伤绝缘层,以防损坏导体。
    - 定期检查连接部位的接头,确保无松动现象。
    - 对于需要长时间暴露在户外或恶劣环境中的应用,可考虑额外的防护措施。

    5. 兼容性和支持


    Alpha Wire 6824与多种设备兼容,包括自动化控制系统、传感器、数据采集设备等。厂商提供详细的安装和维护指南,并提供终身技术支持服务。用户可通过Alpha Wire官网获取更多技术支持和产品信息。

    6. 常见问题与解决方案


    - 问题1:导体氧化
    - 解决方法:定期清洁和检查导体表面,避免长时间暴露在潮湿环境中。

    - 问题2:信号干扰
    - 解决方法:确保屏蔽层接地良好,减少外部干扰。

    7. 总结和推荐


    Alpha Wire 6824是一款高性能的20 AWG电子线缆,具有出色的耐温性能、机械强度和电气稳定性。它广泛应用于工业控制、传感器连接和数据传输等领域。对于追求高品质和可靠性的应用,我们强烈推荐使用这款产品。通过严格的质量控制和全面的技术支持,Alpha Wire确保用户能够获得最佳的使用体验。

6824 BR005参数

参数
100.0' (30.5m)
零件状态 在售

6824 BR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6824 BR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6824 BR005 6824 BR005数据手册

6824 BR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
