76010 BK001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-4209268
供应商: 海外现货
标准整包数: 1

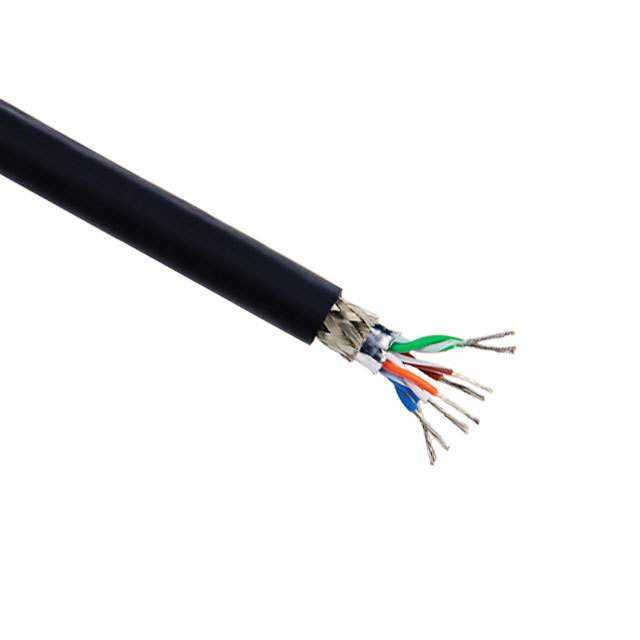

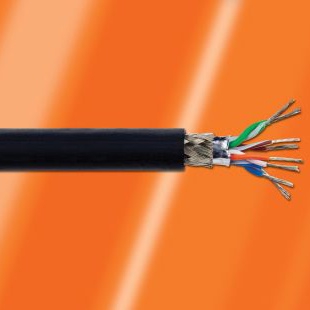

ALPHA WIRE 多芯线缆 76010 BK001

76010 BK001概述


    产品简介


    Alpha Wire P/N 76010 是一种工业以太网电缆,采用聚丙烯(PP)绝缘材料和热塑性弹性体(TPE)外护套,适用于需要高可靠性的工业环境。这款电缆具备多对双绞线结构,适用于各类网络和通信应用,如工厂自动化、楼宇自动化及数据中心等。

    技术参数


    - 导体规格:24 AWG,固体铜导体
    - 绝缘层厚度:0.008英寸(平均)
    - 对数颜色:蓝白/蓝、橙白/橙、绿白/绿、棕白/棕
    - 对绞参数:2.4 扭转/英尺
    - 护套厚度:0.035英寸(平均),最大0.264英寸
    - 护套颜色:黑色、红色
    - 电气参数:
    - 额定电压:300 VRMS
    - 特性阻抗:100Ω ±15%
    - 互容电容:最大5.6 nF/100m
    - 传播速度:70%(标称值)
    - 导体直流电阻:最大9.38Ω/100m @ 20°C
    - 偏差:最大45 ns/100m
    - 对地不平衡度:最大330 pF/100m
    - 直流不平衡度:最大5%
    - 插入损耗:最大20.4 dB/100m @ 62.5 MHz
    - 物理机械特性:
    - 温度范围:-50°C至75°C
    - 弯曲半径:电缆直径的4倍
    - 拉力:最大25.0磅
    - 耐日光性:良好

    产品特点和优势


    - 多对双绞线设计:提高了信号传输的稳定性和可靠性。
    - 高阻燃等级:符合UL CMR和CSA国际认证,适用于复杂和危险环境。
    - 低直流不平衡度:确保了信号传输的质量和稳定性。
    - 环保材料:符合欧盟RoHS和REACH标准,无有害物质。
    - 高耐温性能:能在极端环境下保持良好的性能。

    应用案例和使用建议


    应用案例
    1. 工厂自动化:适用于各类工业自动化设备之间的数据传输,例如传感器到控制器的数据交换。
    2. 楼宇自动化:适合用于楼宇内的数据通信,如安全监控系统、楼宇管理系统等。
    3. 数据中心:适用于高速数据传输环境,如服务器间的连接和数据中心内部布线。
    使用建议
    1. 安装时应避免过度弯曲:以防止损伤导体和降低性能。
    2. 定期检查护套完整性:以确保长期可靠的电气性能。
    3. 尽量避免在高温环境下长时间暴露:以延长使用寿命。

    兼容性和支持


    - 兼容性:该电缆符合ANSI/TIA-568-C.2 Cat5e标准,与各种工业以太网设备兼容。
    - 支持:Alpha Wire提供详尽的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:电缆插入损耗过高。
    - 解决方案:检查安装过程中是否有过度弯曲的情况,并确保使用正确的压接工具。
    2. 问题:护套破损。
    - 解决方案:更换受损的电缆,并重新安装。
    3. 问题:信号传输不稳定。
    - 解决方案:检查连接端子是否接触良好,确认两端设备的电源和接地是否正常。

    总结和推荐


    Alpha Wire P/N 76010 是一款高性能的工业以太网电缆,适用于多种工业环境下的数据传输需求。它具备优异的电气性能和机械特性,且符合严格的环保标准。对于需要稳定、高效数据传输的工业应用场合,我们强烈推荐使用此产品。

76010 BK001参数

参数
1000.0'(304.8m)
零件状态 在售

76010 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

76010 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 76010 BK001 76010 BK001数据手册

76010 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2356.6652 ¥ 19913.8212
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19913.82
