65004 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105930
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 65004 SL001

65004 SL001概述

    Alpha Wire 65004 技术手册

    1. 产品简介

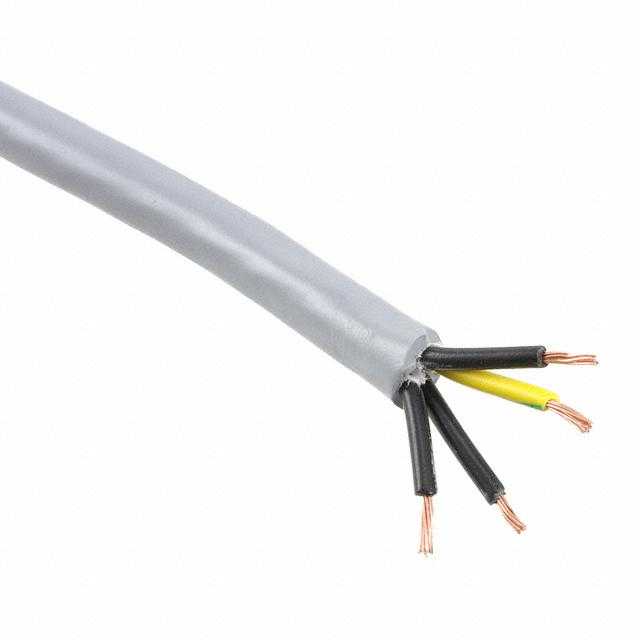

    Alpha Wire 65004 是一款专为高要求应用设计的柔性控制电缆。这款电缆由四股导体组成,每根导体采用裸铜线,导体直径为20 AWG(10/30),适用于多种工业和商业环境。其绝缘层采用聚氯乙烯(PVC)材料,具备优秀的耐磨性和耐油性,确保在各种苛刻条件下保持稳定性能。65004 电缆主要用于自动化系统、机械设备、机器人以及其他需要高灵活性和耐用性的场合。

    2. 技术参数


    - 导体规格:4股,每股20 AWG(10/30)裸铜导体,直径约为0.037英寸
    - 绝缘层:0.022英寸厚的PVC材料
    - 护套:0.035英寸厚的PVC材料,具有抗油性,颜色为石灰色
    - 导体对导体电容:24 pF/英尺(在1 kHz时)
    - 导体自感:0.21 μH/英尺
    - 导体直流电阻:10.7 Ω/1000英尺(在20°C时)
    - 电压等级:600 VRMS
    - 温度范围:静态-40至90°C,动态-5至90°C
    - 弯曲半径:静态和动态情况下均为5倍电缆直径
    - 拉力强度:最大31磅

    3. 产品特点和优势


    - 高灵活性:独特的多股导体结构使得电缆能够在狭小空间内自由弯曲,适用于机器人和精密机械的内部布线。
    - 耐用性强:PVC护套具有优良的耐磨性和抗油性,可在恶劣环境中长期使用。
    - 高可靠性:在极端温度条件下的稳定表现,确保在自动化控制系统中的可靠运行。
    - 符合标准:UL AWM/STYLE 2587、CSA International C(RU) AWM I/II A/B以及CE认证,满足多项国际安全标准。

    4. 应用案例和使用建议


    应用案例:
    - 机器人制造:由于其高灵活性和耐久性,65004 电缆常用于机器人的内部布线,确保机器人在复杂运动中的信号传输稳定。
    - 自动化生产线:适用于自动化生产线上的信号传输和控制信号,保障生产过程的高效运行。
    - 医疗设备:在一些医疗设备中,如手术机器人和移动成像设备中,其优良的耐油性和稳定性使其成为理想选择。
    使用建议:
    - 弯曲处理:安装时应避免过度弯曲,以免影响电缆的使用寿命。
    - 环境选择:建议在干燥、无腐蚀性气体的环境下使用,以延长其使用寿命。
    - 安装维护:定期检查电缆连接处的稳固性,确保连接良好,防止信号干扰。

    5. 兼容性和支持


    - 兼容性:65004 电缆与多种工业控制系统和设备兼容,包括常见的PLC、伺服电机、传感器等。
    - 支持和服务:Alpha Wire 提供全方位的技术支持,包括产品选型、安装指导和售后服务。同时,可通过Alpha Wire 官方网站获取更多资源和支持文档。

    6. 常见问题与解决方案


    - 问题:电缆弯曲后出现断裂
    - 解决方案:确保弯曲半径不小于5倍电缆直径,避免反复弯折同一位置。
    - 问题:信号传输不稳定
    - 解决方案:检查连接处是否牢固,确保接地良好,避免外界电磁干扰。
    - 问题:电缆护套破损
    - 解决方案:在搬运和安装过程中注意保护电缆,避免尖锐物体划伤。

    7. 总结和推荐


    Alpha Wire 65004 在设计和性能上都表现出色,是一款值得信赖的柔性控制电缆。其高灵活性、耐用性和可靠性使其成为多种工业应用的理想选择。对于需要在狭小空间内进行高频率、高强度运动的应用场合,65004 是一个非常不错的选择。强烈推荐在类似的工业应用中使用此产品,相信它将为您提供可靠的性能和长久的服务寿命。

65004 SL001参数

参数
1000.0'(304.8m)
零件状态 在售

65004 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65004 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65004 SL001 65004 SL001数据手册

65004 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
