ALPHA WIRE 多芯线缆 86603CY SL001

86603CY SL001概述

    Alpha Wire 86603CY XTRAGUARD® 数据电缆技术手册解析

    产品简介


    Alpha Wire 的 86603CY XTRAGUARD® 数据电缆是一款高性能的数据传输电缆,适用于工业自动化、机器控制及各种严苛环境下的数据传输需求。此电缆具备高柔韧性、耐油、耐阳光辐射等特点,能够在多种复杂环境中保持稳定的信号传输性能。

    技术参数


    - 导体规格:24 AWG(10/34)镀锡铜线
    - 绝缘层:0.010" 厚度,聚氯乙烯 (PVC),半刚性
    - 护套颜色:灰色、黑色

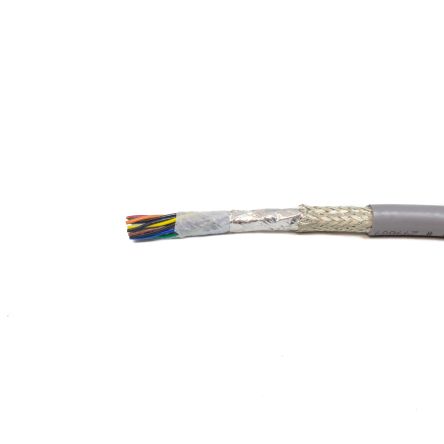

    - 结构组成:
    - 三对双绞线
    - 铝/聚酯箔屏蔽层
    - 26 AWG 镀锡铜丝编织屏蔽层
    - 外护套厚度 0.040",聚氯乙烯 (PVC)
    - 机械性能:
    - 温度范围:静态 -10°C 至 105°C,动态 +5°C 至 105°C
    - 弯曲半径:静态 10 倍电缆直径,动态 15 倍电缆直径
    - 拉伸强度:最大 26 磅
    - 阳光辐射防护
    - 电气性能:
    - 电压等级:300 VRMS
    - 互电容:25 pF/英尺 (1 kHz 时)
    - 接地电容:45 pF/英尺 (1 kHz 时)
    - 特性阻抗:76 Ω
    - 电感:0.19 μH/英尺 (1 kHz 时)
    - 导体直流电阻:29 Ω/1000 英尺 (20°C 时)
    - 屏蔽层直流电阻:3.2 Ω/1000 英尺 (20°C 时)

    产品特点和优势


    1. 高柔韧性:适合需要频繁弯曲的应用场合,如机器人手臂和移动设备。
    2. 良好的抗电磁干扰性能:双绞线结构配合金属箔屏蔽层和编织屏蔽层,显著提高抗干扰能力。
    3. 耐环境性:可承受-10°C 到 105°C 的温度变化,同时具备阳光辐射防护和抗油性能。
    4. RoHS 和 REACH 认证:符合欧盟环保标准,适合全球范围内使用。

    应用案例和使用建议


    - 应用案例:应用于自动化生产线、工业机器人、智能工厂等需要高可靠性数据传输的场景。
    - 使用建议:
    - 在安装过程中尽量避免电缆受到过度拉伸或扭曲。
    - 考虑使用额外的保护措施,如固定装置或管道,以减少外界因素对电缆的影响。
    - 定期检查电缆的连接点和护套是否有磨损或损坏现象,及时更换以确保数据传输的稳定性。

    兼容性和支持


    - 兼容性:该电缆符合 UL 105°C、AWM 2661 105°C 和 CSA AWM I/II A/B 标准,适用于广泛的电气系统。
    - 支持:Alpha Wire 提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得必要的技术支持。

    常见问题与解决方案


    - 问题1:电缆出现断裂或损坏。
    - 解决方案:检查安装过程中是否存在过度拉伸或扭曲情况;确保使用合适的固定装置来保护电缆。
    - 问题2:信号传输不稳定。
    - 解决方案:检查所有连接点是否牢固且无氧化;考虑增加屏蔽层厚度或选择更高性能的电缆型号。

    总结和推荐


    Alpha Wire 86603CY XTRAGUARD® 数据电缆凭借其优异的柔韧性、抗电磁干扰能力和良好的环境适应性,在众多工业自动化应用中表现出色。对于寻求高性能数据传输解决方案的工程师而言,这款电缆是一个值得信赖的选择。鉴于其出色的综合表现,强烈推荐使用这款电缆。

86603CY SL001参数

参数
1000.0' (304.8m)
零件状态 在售

86603CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86603CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86603CY SL001 86603CY SL001数据手册

86603CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
