9059C BK002

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: Coaxial Cable Braid Polyethylene 22AWG 6.4mm 2300V Black 152.4m Spool
供应商型号: 9059C BK002
供应商: 国内现货
标准整包数: 1

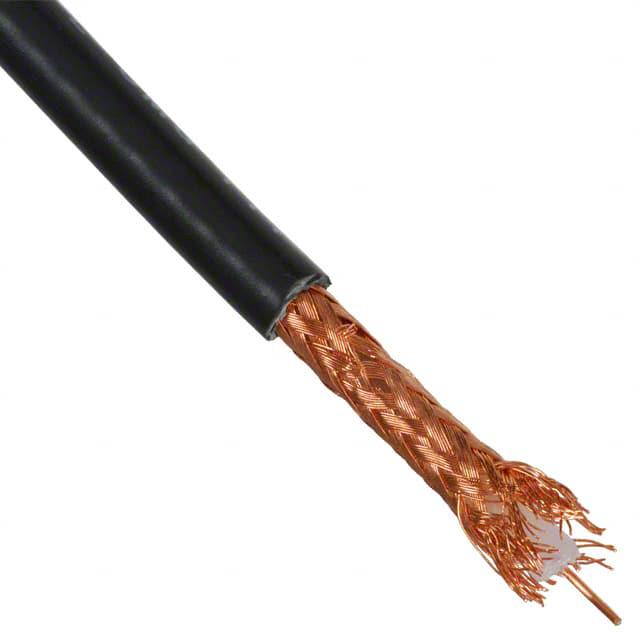

ALPHA WIRE 同轴线缆 9059C BK002

9059C BK002概述

    Alpha Wire 9059C 同轴电缆技术手册

    1. 产品简介


    Alpha Wire 9059C 是一款专为特定应用场景设计的同轴电缆。它采用了单芯结构,旨在提供卓越的电气性能和可靠性。这款电缆的主要应用领域包括家庭自动化系统、医疗设备、工业控制系统和电信基础设施。由于其优良的屏蔽效果和稳定的信号传输能力,它在许多需要高电磁干扰防护的环境中表现出色。

    2. 技术参数


    - 物理与机械特性
    - 导体直径:0.025英寸
    - 绝缘层厚度:0.0605英寸(聚乙烯材料)
    - 护套厚度:0.034英寸(聚氯乙烯材料)
    - 颜色选项:黑、红、蓝、绿、石板灰
    - 重量:约1700 VRMS(电压额定值)
    - 弯曲半径:10倍电缆直径
    - 最大拉力:12.4磅
    - 温度范围:-20°C至60°C
    - 电气特性
    - 特性阻抗:73Ω ± 3Ω
    - 地电容:21pF/英尺(1kHz时)
    - 传播速度:66%
    - 导体直流电阻:55.1Ω/1000英尺(20°C时)
    - 外导体直流电阻:2.6Ω/1000英尺(20°C时)
    - 耐压等级:最小7kV
    - 冠状放电熄灭电压:2.3kV
    - 最大衰减(400MHz):10.5dB/100英尺
    - 环境特性
    - 符合CE认证
    - 符合欧盟RoHS指令
    - 符合REACH规定
    - 符合加州65号提案要求

    3. 产品特点和优势


    Alpha Wire 9059C 的核心优势在于其出色的电磁干扰防护能力和广泛的温度适应范围。此外,其耐高压特性使其适用于多种复杂应用场景。电缆的屏蔽层覆盖率达到95%,可有效减少信号衰减并提高信噪比,确保在电磁环境恶劣的场合下仍能保持稳定的数据传输。

    4. 应用案例和使用建议


    在家庭自动化系统中,Alpha Wire 9059C 可用于连接各类传感器和控制设备,提供稳定的信号传输。例如,在安装安全监控摄像头时,使用这款电缆可以确保图像传输的质量和稳定性。在工业自动化控制系统中,这款电缆可用于连接PLC和传感器模块,实现精确的数据采集和控制。
    使用建议:
    - 在复杂电磁环境下使用时,建议进行接地处理以增强抗干扰能力。
    - 在极端温度条件下使用时,需注意电缆的弯曲半径,避免损坏。
    - 为确保信号质量,建议使用高质量的连接器和接头配件。

    5. 兼容性和支持


    Alpha Wire 9059C 与各种常见的连接器和终端设备兼容,如BNC接口等。制造商提供了详尽的技术支持和客户服务,用户可通过Alpha Wire的官方网站获取更多相关信息和支持。

    6. 常见问题与解决方案


    - 问题:电缆在低温下出现弯曲困难。
    - 解决方案: 确保在操作前让电缆恢复到室温状态,或使用加热工具适当加温后再进行弯折。
    - 问题:信号传输过程中出现衰减。
    - 解决方案: 检查接头和连接点是否有松动,确保所有连接部分紧密接触。必要时更换新的连接器或接头。
    - 问题:屏蔽层覆盖不完全。
    - 解决方案: 确认生产日期和批次是否符合规范要求,检查护套厚度和屏蔽层比例是否达到标准。如有问题,联系Alpha Wire官方客服进行更换。

    7. 总结和推荐


    Alpha Wire 9059C 是一款高性能的同轴电缆,具有广泛的应用场景和强大的技术优势。无论是家庭自动化还是工业控制领域,都能发挥出色的作用。鉴于其优良的电气特性和广泛的应用范围,强烈推荐在需要高可靠性和强抗干扰性的环境中选用这款电缆。

9059C BK002参数

参数
500.0' (152.40m)
零件状态 在售

9059C BK002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9059C BK002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9059C BK002 9059C BK002数据手册

9059C BK002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 589.3125 ¥ 4950.225
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
