6016C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775162
供应商: 海外现货
标准整包数: 305

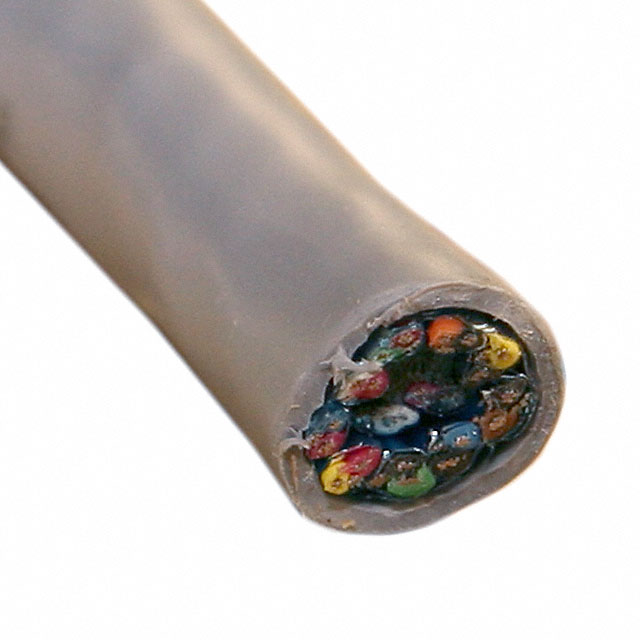

ALPHA WIRE 多芯线缆 6016C SL001

6016C SL001概述


    产品简介


    Alpha Wire 的型号为 6016C 的电子元器件是一款高可靠性的屏蔽双绞线电缆。这种电缆主要用于各种电子设备中的信号传输,适用于工业自动化、机器人技术、计算机网络等领域。由于其优良的机械和电气性能,它特别适合用于要求高抗干扰能力和稳定信号传输的应用场合。

    技术参数


    - 构造参数
    - 导体: 22 AWG (7/30) tinned copper,直径为 0.030 英寸
    - 绝缘层: 厚度为 0.010 英寸,材料为聚丙烯(PP)
    - 屏蔽层: 铝箔+镀铝聚酯薄膜,重叠率 25%,方向面向内
    - 接地线: 22 AWG (7/30) tinned copper
    - 外护套: PVC 材质,壁厚 0.058 英寸,颜色为 SLATE
    - 电气参数
    - 电压等级: 300 VRMS
    - 特性阻抗: 60 欧姆
    - 电感: 0.18 µH/英尺
    - 互容电容: 28 pF/英尺(1 kHz时)
    - 接地电容: 50 pF/英尺(1 kHz时)
    - 环境参数
    - 温度范围: -20 到 75°C
    - 最小弯曲半径: 10 倍电缆直径
    - 最大拉伸强度: 181 磅

    产品特点和优势


    型号 6016C 采用了高质量的材料和先进的制造工艺,具备出色的抗干扰能力和稳定的信号传输性能。特别是其独特的屏蔽设计可以有效减少电磁干扰,确保在复杂电磁环境中信号传输的可靠性。此外,该电缆具有良好的耐环境性能,适用于广泛的工业应用。

    应用案例和使用建议


    这款电缆广泛应用于工业自动化系统、机器人技术、计算机网络等需要高抗干扰能力的应用场景。例如,在工厂自动化系统中,它可以用于连接传感器和控制器,以确保信号的稳定传输。在实际使用中,建议注意保护电缆不受物理损伤,并确保安装时弯曲半径符合规范,避免因过度弯曲而损坏电缆。

    兼容性和支持


    Alpha Wire 的 6016C 电缆通过了多项国际标准认证,包括 UL AWM/STYLE 2493 和 CSA International C(UL) TYPE CMG。这些认证保证了该电缆在电气安全和性能上的可靠性。此外,Alpha Wire 提供详尽的技术支持和服务,确保用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题: 电缆在使用过程中出现信号干扰现象
    - 解决方案: 检查电缆是否有物理损伤,确保正确接地,并重新布线以避开强电磁场区域。

    - 问题: 电缆弯曲后信号传输不稳定
    - 解决方案: 确保电缆弯曲半径不低于 10 倍电缆直径,避免过度弯曲导致损坏。

    总结和推荐


    总的来说,Alpha Wire 的型号 6016C 是一款性能优异、可靠性高的屏蔽双绞线电缆。其出色的设计和制造质量使其非常适合在工业自动化和计算机网络等应用中使用。如果你需要一款能够在复杂电磁环境中提供稳定信号传输的电缆,那么这款产品绝对是一个值得考虑的选择。

6016C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

6016C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6016C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6016C SL001 6016C SL001数据手册

6016C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
