77030 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 77030 SL001
供应商: 国内现货
标准整包数: 1

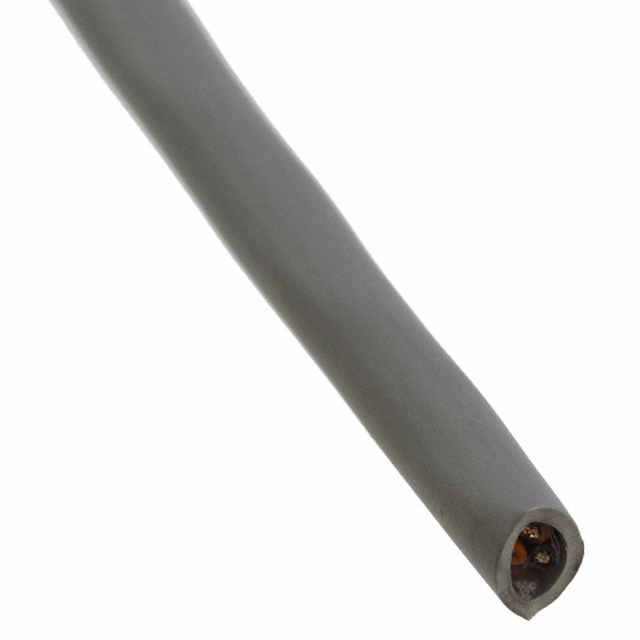

ALPHA WIRE 多芯线缆 77030 SL001

77030 SL001概述

    电子元器件技术手册:Alpha Wire 77030

    1. 产品简介


    Alpha Wire 77030 是一款由多股镀锡铜导体、聚丙烯绝缘层和聚丙烯外护套组成的电缆组件。这款产品主要用于各种工业控制和自动化系统中,能够承受极端温度和机械应力,保证稳定可靠的信号传输。它符合多项国际标准,适用于对环保和安全性要求较高的场合。

    2. 技术参数


    - 直径:0.269 英寸(最大 0.281 英寸)
    - 导体:16 AWG(19/0.0117 镀锡铜线)
    - 绝缘层:0.012 英寸壁厚(名义值),MPPE 材料
    - 外护套:0.032 英寸壁厚(名义值),MPPE 材料
    - 颜色:石板色
    - 芯数:4 芯
    - 电压等级:600 VRMS
    - 温度范围:-50 至 105°C
    - 弯曲半径:6 倍电缆直径
    - 耐拉力:最大 82 磅
    - 电容:19.3 pF/英尺(1 千赫兹时)
    - 电感:0.16 µH/英尺(名义值)
    - 直流电阻:4.4 Ω/1000 英尺(20°C 时)

    3. 产品特点和优势


    Alpha Wire 77030 的核心优势在于其高可靠性、广泛的应用范围和严格的环保标准。它的机械强度和抗弯折能力使得它在恶劣环境中依然表现出色。此外,其无卤素材料确保了环保性,满足欧盟 RoHS 和 REACH 指令的要求。这些特性使 Alpha Wire 77030 成为工业控制、自动化系统和其他需要高度可靠性的场合的理想选择。

    4. 应用案例和使用建议


    Alpha Wire 77030 常用于工业控制系统、机器人手臂、医疗设备以及需要长期稳定运行的场合。例如,在自动化生产线中,该电缆可以连接传感器和控制器,确保实时准确的数据传输。在医疗设备中,它用于心电图机和监护仪的信号传输,确保数据的稳定性和准确性。
    使用建议:
    - 在安装过程中注意电缆的弯曲半径,避免过度弯曲导致信号传输质量下降。
    - 定期检查电缆是否有物理损伤或老化现象,及时更换以防止故障发生。

    5. 兼容性和支持


    Alpha Wire 77030 与大多数工业控制系统的设备兼容。厂商提供详细的技术支持文档和售后服务,包括在线技术支持和现场服务。此外,通过 Mouser Electronics 等授权分销商购买,可以获取更多的应用支持和库存管理帮助。

    6. 常见问题与解决方案


    - 问题: 电缆的弯曲半径超出规定范围。
    - 解决方案: 确保电缆弯曲半径至少为 6 倍电缆直径,避免信号传输质量下降。

    - 问题: 电缆出现信号干扰。
    - 解决方案: 检查电缆连接点是否松动,确保所有接头紧密连接,减少信号干扰。
    - 问题: 电缆绝缘层损坏。
    - 解决方案: 及时更换受损电缆,确保安全和信号传输的稳定性。

    7. 总结和推荐


    Alpha Wire 77030 在工业控制和自动化领域的应用表现出色,其高可靠性、广泛适用性和环保特性使其成为市场上的一大亮点。强烈推荐在需要高性能和稳定性的应用场景中使用 Alpha Wire 77030,相信它能为您的项目带来卓越的表现。
    本文档是 Alpha Wire 公司的专有资料,仅限内部使用。未经 Alpha Wire 的书面同意,不得复制或以其他方式传播。

77030 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

77030 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

77030 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 77030 SL001 77030 SL001数据手册

77030 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
