5096C SL033

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 5096CSL033-328-ND
供应商: Digi-Key
标准整包数: 1
ALPHA WIRE 多芯线缆 5096C SL033

5096C SL033概述


    产品简介

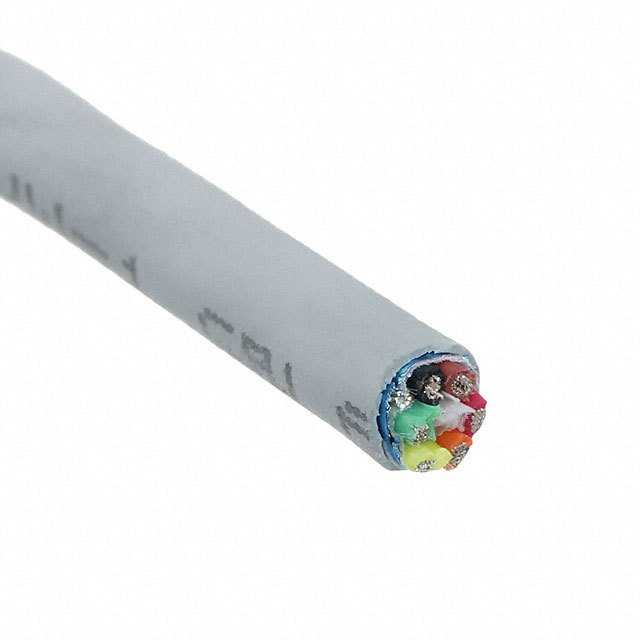

    Alpha Wire 5096C电缆组件是一款高性能的多芯屏蔽电缆,广泛应用于工业自动化、机器人技术、医疗设备等领域。该产品由六根导线组成,每根导线均采用镀锡铜材质,外覆半硬质聚氯乙烯(PVC)绝缘层,确保高可靠性及耐久性。此外,其独特的屏蔽结构设计使其具备优异的电磁兼容性和抗干扰能力,特别适用于复杂电磁环境下的应用场合。

    技术参数


    - 导体规格:24 AWG镀锡铜导线(直径为7/32英寸)
    - 绝缘层厚度:0.010英寸(壁厚),材质为PVC
    - 总体直径:0.044英寸
    - 护套颜色:可选色号包括黑、棕、红、橙、黄、绿、蓝、白、沙色
    - 电气特性:
    - 电压等级:300 VRMS
    - 电容:32 pF/ft(1 kHz时)
    - 电阻率:导体电阻约为26 Ω/1000ft(20°C时),屏蔽层电阻约为16 Ω/1000ft(20°C时)
    - 环境温度范围:-35°C至105°C
    - 防火等级:符合UL和CSA标准(如UL AWM 21894,CSA CMG)

    产品特点和优势


    Alpha Wire 5096C电缆组件具有多项显著优势,包括但不限于:
    - 卓越的电磁兼容性:铝/聚酯膜屏蔽结构及内嵌的排水线有效隔离外界电磁干扰,保证信号传输稳定。
    - 广泛的应用场景:适用于各种工业自动化系统、机器人技术和医疗设备等领域,满足不同环境下的需求。
    - 严格的环保标准:符合欧盟RoHS 2011/65/EU及REACH等国际环保法规要求,保障长期使用安全。
    - 优异的机械性能:最小弯曲半径仅为电缆直径的10倍,适合于狭小空间内的安装。

    应用案例和使用建议


    应用案例
    在自动化生产线控制系统中,使用Alpha Wire 5096C电缆组件连接各类传感器与执行机构。由于其卓越的电磁兼容性,确保了数据传输的稳定性,提高了系统的可靠性和工作效率。
    使用建议
    - 在布线过程中,注意保持电缆的最小弯曲半径,以避免因过度弯曲导致的损坏。
    - 在安装前仔细检查电缆的完整性,确认所有接头连接牢固,确保信号传输不受干扰。
    - 定期进行系统维护检查,尤其是对电缆的屏蔽效果进行检测,及时更换磨损严重的部件。

    兼容性和支持


    - 兼容性:5096C电缆组件与大多数常见的工业自动化设备和传感器兼容,能够广泛应用于多种场景。
    - 技术支持:Alpha Wire公司提供详尽的技术文档和在线支持服务,帮助客户快速解决问题并获取所需信息。此外,用户还可通过访问公司官网下载相关资料,进一步了解产品详情。

    常见问题与解决方案


    1. 问题:电缆安装后出现信号传输不稳定的情况。
    - 解决办法:首先检查接头是否连接牢固;其次确认是否有其他强磁场干扰;最后检查电缆是否有破损或弯曲半径过小等问题。
    2. 问题:发现电缆存在破损或老化迹象。
    - 解决办法:应立即停止使用并更换新的电缆,以防止进一步损害设备及影响生产效率。
    3. 问题:电缆在特定环境中工作表现不佳。
    - 解决办法:检查所处环境是否超出电缆的设计温度范围;若确实存在高温、油污等情况,则需要选择更高等级的电缆型号。

    总结和推荐


    综上所述,Alpha Wire 5096C电缆组件凭借其出色的性能、广泛的适用范围以及高标准的环保要求,在众多工业应用场合中表现出色。无论是对于新项目还是现有系统的升级改造,这款电缆组件都值得信赖。因此,我们强烈推荐使用该产品以提升系统的整体性能和稳定性。

5096C SL033参数

参数
328.1'(100.0m)
零件状态 在售

5096C SL033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5096C SL033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5096C SL033 5096C SL033数据手册

5096C SL033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1138.0616 ¥ 9431.6855
2+ $ 1072.2816 ¥ 8886.5338
5+ $ 1019.6597 ¥ 8450.4296
10+ $ 947.2944 ¥ 7850.7023
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9431.68
直接购买
加入购物车
