3308 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Braid Polyvinyl Chloride 8Conductors 28AWG 4.59mm 600VAC Slate Polyvinyl Chloride 304.8m Spool
供应商型号: 2775715
供应商: 海外现货
标准整包数: 305

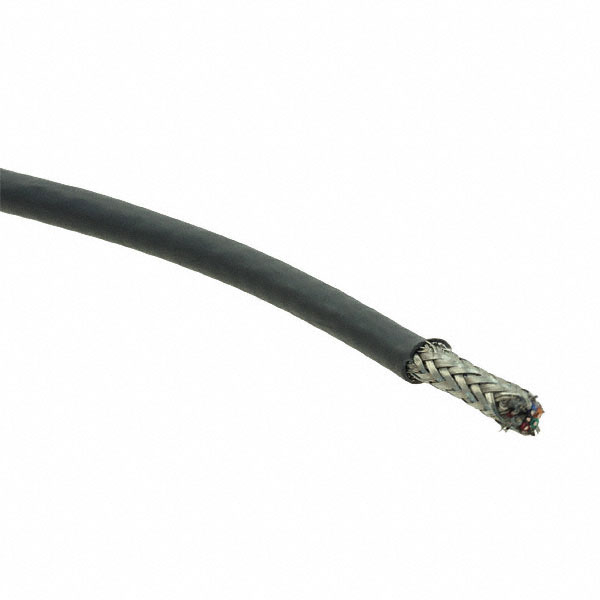

ALPHA WIRE 多芯线缆 3308 SL001

3308 SL001概述


    产品简介


    本产品为Alpha Wire的PART NO. 3308电缆组件,是一种广泛应用于工业自动化、机器人、医疗设备及通讯系统等领域的高可靠性电缆。此产品主要由铜导体和聚氯乙烯(PVC)绝缘材料构成,能够承受较为恶劣的工作环境,具有出色的电气性能和机械强度。其独特的结构设计不仅确保了产品的灵活性和耐用性,同时也满足了不同行业对于电缆的各种需求。

    技术参数


    - 构造:包含8根导线,每根导线直径约为0.015英寸(28 AWG tinned copper),外层PVC护套厚度为0.035英寸。
    - 绝缘:采用0.010英寸厚的PVC材料,总直径为0.171英寸(最大0.181英寸)。
    - 颜色代码:采用Alpha Wire标准色码,方便识别每根导线的功能。
    - 机械性能:工作温度范围为-55至105摄氏度,最小弯曲半径为电缆直径的10倍,拉伸强度可达15磅(最大)。
    - 电气性能:额定电压为600 V RMS,电容值为29 pF/英尺(@1 kHz),电感值为0.22 μH/英尺,导体直流电阻为66 Ω/1000英尺(@20°C)。
    - 包装:提供1000英尺、100英尺和定制长度选项,便于不同场合的需求。

    产品特点和优势


    1. 高可靠性:经过严格测试,能够在极端条件下保持稳定性能。
    2. 灵活耐用:采用柔性PVC材料,确保在频繁弯曲环境中长期使用。
    3. 低信号损失:优秀的电气性能减少信号传输过程中的损耗。
    4. 环境友好:符合RoHS、REACH和加州65号提案的要求,无有害物质。
    5. 认证齐全:通过多项国际标准认证,包括MIL-W-16878/Type B标准和CE认证,保证其在多个应用领域的合规性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于连接自动化生产线上的各种传感器和执行机构。
    2. 医疗设备:在医疗成像设备和其他精密仪器中作为信号传输线缆。
    3. 通信系统:作为通信网络的传输介质,如数据中心内部布线。
    使用建议
    - 环境适应性:考虑到极端工作温度条件,选择合适的安装位置以确保长期稳定运行。
    - 弯曲半径:注意电缆的最小弯曲半径要求,避免因过度弯曲导致损坏。
    - 信号完整性:在长距离传输时,定期检查和维护以保证信号的完整性。
    - 防护措施:考虑使用额外的物理保护措施,如安装于金属管内或使用屏蔽线,以增强抗干扰能力。

    兼容性和支持


    - 兼容性:Alpha Wire PART NO. 3308电缆组件可与其他标准电气设备无缝对接,适合多种接插件和接口类型。
    - 支持:Alpha Wire提供详尽的技术文档和专业的技术支持服务,帮助用户解决在安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电缆在长时间使用后出现信号衰减。
    - 解决方案:检查电缆是否有物理损伤或过度弯曲,并进行必要的更换。
    2. 问题:电缆在低温环境下无法正常工作。
    - 解决方案:确保电缆暴露在规定的最低工作温度以上,或考虑使用耐低温型号的产品。
    3. 问题:在强电磁场环境中电缆信号受到干扰。
    - 解决方案:考虑使用带有屏蔽层的电缆,并确保接地良好。

    总结和推荐


    综上所述,Alpha Wire PART NO. 3308电缆组件凭借其卓越的电气性能、机械强度和环境适应性,在众多应用领域展现出显著的优势。它不仅符合多项国际标准,而且在工业自动化、医疗设备和通信系统等多个领域的实际应用中表现优异。如果您正在寻找一种可靠且高效能的电缆解决方案,强烈推荐使用Alpha Wire PART NO. 3308电缆组件。

3308 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

3308 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3308 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 3308 SL001 3308 SL001数据手册
