78024 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE

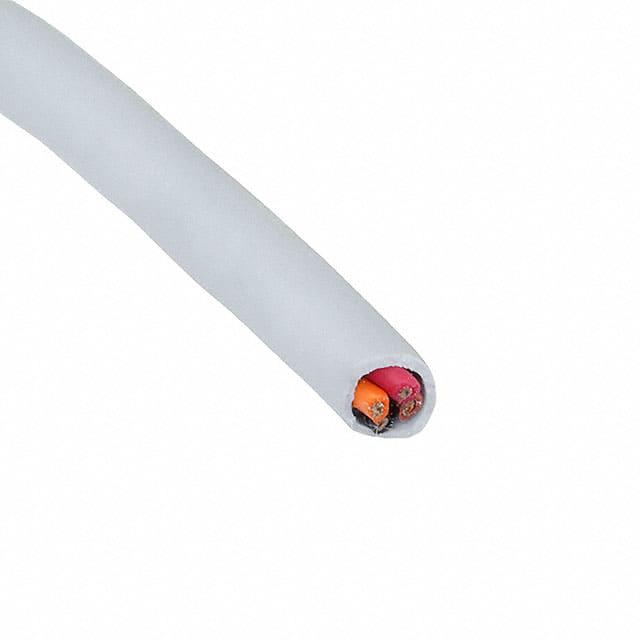

产品描述: Alpha Wire 4芯ECO控制电缆, EcoCable Mini系列, 0.24 mm², 305m, 无屏蔽, 灰色MPPE护套
供应商型号: 1368477
供应商: 欧时
标准整包数: 305
ALPHA WIRE 多芯线缆 78024 SL001

78024 SL001概述

    电子元器件产品技术手册:EcoCable® Mini

    产品简介


    EcoCable® Mini 是 Alpha Wire 公司推出的创新型电缆产品,专为现代电子设备的小型化和高效设计需求而打造。作为 EcoGen™ 家族的一员,EcoCable® Mini 以其超小型化和高性能为核心优势,同时延续了 EcoCable 系列产品的环保特性,是一种完全可回收的电缆材料。产品适用于医疗设备、半导体制造设备及各类需要体积小、重量轻的应用场景,为客户提供更高效的布线解决方案。

    技术参数


    EcoCable® Mini 的主要技术规格如下:
    - 电压等级: 300 V
    - 温度范围: -40°C 至 +80°C
    - 导体材料: 涂锡铜线
    - 绝缘和护套材料: mPPE(改性聚苯醚)
    - 屏蔽方式: 单层铝箔、铝箔+编织网、双屏蔽(铝箔+编织)可选
    - 重量比: 比标准 PVC 电缆轻 44%
    - 尺寸减少: 比标准 PVC 电缆小 32%
    - 环保特性: 零卤素、不含邻苯二甲酸盐及重金属
    通过这些技术参数可以看出,EcoCable® Mini 在重量、尺寸和环保性方面都实现了卓越突破,同时保持了高可靠性和耐用性。

    产品特点和优势


    1. 轻量化设计: EcoCable® Mini 的直径和重量分别减少了 32% 和 44%,大幅提升了安装效率,特别适合空间受限的设备设计。
    2. 高性能材料: mPPE 材料具有低密度、低排放和良好的机械强度,能有效提高设备的工作可靠性。
    3. 灵活多样的配置: 支持多达 25 种导体组合,多种屏蔽选项(铝箔、铝箔+编织),并可提供定制化配置。
    4. 低排放性能: EcoCable® Mini 的挥发性物质排放量比 PVC 电缆降低 92%,非常适合对清洁度要求极高的应用场景。
    5. 绿色环保: 产品 100% 可回收,符合 RoHS 和 WEEE 标准,助力环保型设计。

    应用案例和使用建议


    EcoCable® Mini 的典型应用包括但不限于以下领域:
    - 医疗设备:如诊断成像设备和手术仪器,需要低排放以避免污染。
    - 半导体制造设备:在高洁净环境中,减少电缆对无尘室的潜在污染至关重要。
    - 工业自动化设备:紧凑型布线和灵活走线是关键需求。
    使用建议:
    - 在选择电缆时,优先考虑设备的设计空间限制,合理选用合适线径和屏蔽类型的电缆。
    - 若设备对低排放有较高要求,建议选择多层屏蔽配置的型号。
    - 在高震动或高频率干扰环境下,推荐使用铝箔+编织屏蔽的双屏蔽设计。

    兼容性和支持


    EcoCable® Mini 支持与各种主流工业连接器和设备兼容。此外,Alpha Wire 提供完善的客户支持服务,包括技术咨询、定制开发及快速响应的物流配送系统,确保客户能够获得最佳的解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆铺设后出现屏蔽效果不佳 | 检查屏蔽层是否正确连接,并确认屏蔽结构选择是否合理。 |
    | 电缆弯曲后容易损坏 | 使用高柔韧性电缆型号(如 20 AWG),并避免过度弯折。 |
    | 温度过高导致电缆异常热膨胀 | 将电缆布置在通风良好的区域,或使用耐高温型号。 |

    总结和推荐


    EcoCable® Mini 是一款集轻量化、高性能和环保于一体的创新电缆产品。它凭借其独特的尺寸优势、优异的环境适应能力和丰富的配置选择,成为了众多高科技领域客户的首选。无论是医疗设备还是工业自动化,这款电缆都能提供可靠的连接保障。对于希望在设备设计中实现紧凑布局且关注环保的企业,EcoCable® Mini 是非常值得推荐的产品。

78024 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

78024 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

78024 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 78024 SL001 78024 SL001数据手册

78024 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
