B953033 GE321

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法 Alpha Wire 工业电缆, Pro-Tekt系列, 0.23 mm²截面积, 24 AWG
供应商型号: 7404626
供应商: 海外现货
标准整包数: 50
ALPHA WIRE 多芯线缆 B953033 GE321

B953033 GE321概述


    产品简介

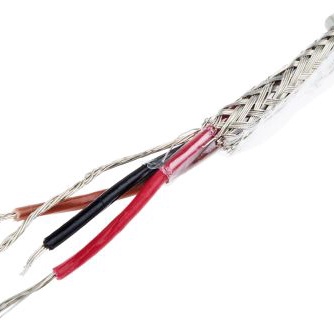

    Alpha Wire的产品B953033是一种专为工业和商业应用设计的多芯电缆。它由三根导体组成,每根导体采用24 AWG规格的镀锡铜制成,外包有聚氯乙烯(PVC)绝缘层。这种电缆具有优异的电气特性和机械性能,适用于需要高度可靠性的各种场景,如工业自动化、机器人技术以及医疗设备等。

    技术参数


    - 构造:
    - 导体直径:0.024英寸(7/32 AWG镀锡铜)
    - 绝缘层厚度:0.010英寸,壁厚0.044英寸
    - 颜色代码:黑色、棕色、红色

    - 屏蔽层:
    - 覆盖率:85%
    - 排流线:24 AWG镀锡铜
    - 防护套:0.032英寸PVC防护套,颜色为灰色
    - 拉绳:810丹尼尔尼龙拉绳
    - 电气特性:
    - 额定电压:300 VRMS
    - 容量:每英尺31 pF(在1kHz下)
    - 地容量:每英尺56 pF(在1kHz下)
    - 电感:每英尺0.19 μH
    - 导体电阻:26Ω/1000英尺(在20℃下)
    - 机械性能:
    - 工作温度范围:-30到105℃
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:16.7磅

    产品特点和优势


    - 高可靠性:该电缆能够在广泛的温度范围内稳定工作,确保在极端环境下也能保持高性能。
    - 屏蔽效果:采用85%覆盖率的镀锡铜编织屏蔽层,有效防止电磁干扰(EMI),保证信号传输的稳定性。
    - 环保合规:符合RoHS 2和RoHS 3标准,无铅、无汞、无镉等有害物质,适用于对环境保护要求高的行业。

    应用案例和使用建议


    应用场景:
    - 工业自动化:适用于传感器、执行器、编码器等设备之间的连接。
    - 医疗设备:可用于高精度测量设备,如超声波、MRI机器内部布线。
    - 机器人技术:连接关节、电机和其他运动部件,确保精确控制。
    使用建议:
    - 安装时注意弯曲半径:在转弯处保持电缆的弯曲半径至少为电缆直径的10倍,以避免损坏绝缘层。
    - 避免阳光直射:虽然该电缆具有良好的抗紫外线能力,但长时间直接暴露在阳光下可能会影响性能。

    兼容性和支持


    - 兼容性:B953033电缆兼容大多数工业标准,如UL、CSA、IEC等认证,适用于多种不同设备和系统。
    - 技术支持:Alpha Wire提供全方位的技术支持,包括产品选型、安装指导和售后维护服务。

    常见问题与解决方案


    1. 问题:电缆在高温环境中表现不稳定。
    - 解决方案:检查环境温度是否超过电缆的工作温度范围(-30到105℃)。如果超出范围,考虑更换适合更高温度的电缆型号。

    2. 问题:屏蔽效果不佳导致信号干扰。
    - 解决方案:检查屏蔽层的完整性和覆盖情况,必要时重新进行安装或更换新的电缆。

    总结和推荐


    总体评价:
    Alpha Wire的B953033电缆以其高可靠性、出色的屏蔽效果和卓越的环境适应能力脱颖而出,适用于多种苛刻的应用环境。它不仅满足国际环保标准,而且在机械性能和电气特性方面表现出色。
    推荐使用:
    对于需要在恶劣环境中运行的工业自动化、医疗设备和机器人技术等领域,B953033是一个理想的选择。无论是新项目还是现有系统的升级,它都能提供可靠的解决方案。

B953033 GE321参数

参数
长*宽*高 50m(长度)

B953033 GE321厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

B953033 GE321数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE B953033 GE321 B953033 GE321数据手册

B953033 GE321封装设计

查看详情并下载
Symbol
Footprint
3D Model
