5523 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105581
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5523 SL005

5523 SL005概述


    产品简介

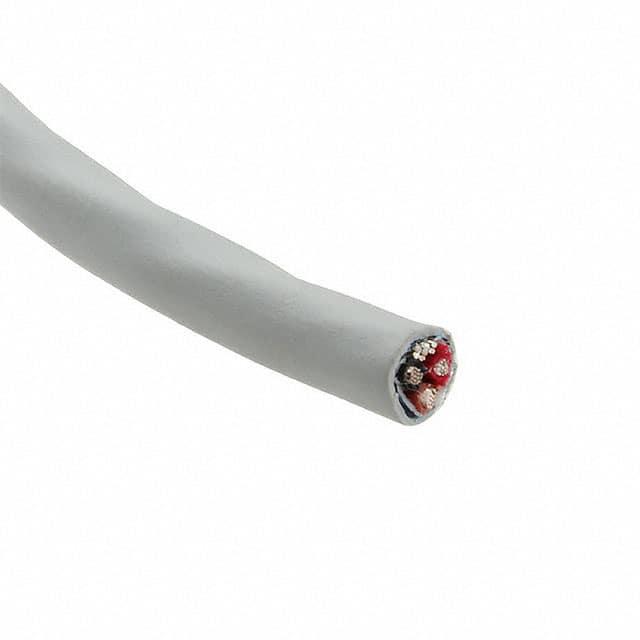

    产品名称:Alpha Wire 5523电缆
    Alpha Wire 5523电缆是一种多芯电缆,由三个独立的导体组成,具有不同的颜色编码,适用于广泛的工业和商业应用。这款电缆采用高品质材料制成,确保了其出色的电气性能和可靠性。它常用于机器内部布线、自动化设备、机器人系统等领域。

    技术参数


    - 导体规格:
    - 导体类型:镀锡铜丝
    - 规格:18 AWG(16/30)
    - 直径:0.047英寸
    - 绝缘层:
    - 厚度:0.032英寸
    - 材料:聚氯乙烯(PVC)
    - 护套:
    - 厚度:0.063英寸
    - 材料:聚氯乙烯(PVC)
    - 屏蔽层:
    - 屏蔽类型:铝箔/镀锡铜编织
    - 屏蔽覆盖率:70%
    - 排流线规格:18 AWG(16/30)镀锡铜丝
    - 电气特性:
    - 额定电压:600 VRMS
    - 容量:32 pF/ft @ 1 kHz
    - 感应系数:0.22 μH/ft
    - 直流电阻:7 Ω/1000ft @ 20°C
    - 温度范围:
    - 工作温度:-30°C 至 105°C
    - 认证:
    - UL认证:AWM/STYLE 1015, 21896, 2501
    - CSA认证:TEW
    - IEC认证:60332-1, 60332-2
    - RoHS认证

    产品特点和优势


    1. 高可靠性: 多芯结构和镀锡铜丝导体提供了出色的电气性能和耐用性。
    2. 抗干扰能力: 铝箔/镀锡铜编织屏蔽层确保了优异的抗电磁干扰能力。
    3. 广泛的应用范围: 适用温度范围广,适合各种工业环境。
    4. 环境友好: 符合RoHS和REACH标准,环保无害。
    5. 易于识别: 明显的颜色编码和标签,便于安装和维护。

    应用案例和使用建议


    应用案例
    Alpha Wire 5523电缆常用于工厂自动化、机器人控制和机械设备内部布线。例如,在机器人的关节处,这款电缆可以承受反复弯曲和扭转,同时保持稳定的电气连接。
    使用建议
    1. 选择合适的长度: 确保电缆长度适中,避免过度弯曲导致损坏。
    2. 正确布线: 在布线时尽量减少弯折次数,以提高电缆的使用寿命。
    3. 安装屏蔽层: 尽可能将电缆屏蔽层连接到地线,增强抗干扰能力。

    兼容性和支持


    - 兼容性: Alpha Wire 5523电缆可以与大多数标准接口和其他设备兼容。其多芯结构使得它可以与不同类型的接头配合使用。
    - 支持: Alpha Wire公司提供详细的安装指南和技术支持,用户可以通过官方网站获得更多信息。如有疑问,可以直接联系技术支持部门。

    常见问题与解决方案


    1. 问题:电缆在弯曲后断裂
    - 解决方案: 避免电缆的过度弯曲和扭转,确保弯曲半径至少为电缆直径的10倍。
    2. 问题:电气性能不稳定
    - 解决方案: 检查电缆屏蔽层是否正确接地,确保良好的接地连接可以显著提高电气稳定性。
    3. 问题:电缆过热
    - 解决方案: 确保电缆不要超过其额定温度范围使用,定期检查电缆的运行状态,以防止过热。

    总结和推荐


    Alpha Wire 5523电缆以其卓越的电气性能、可靠的机械强度和广泛的环境适应性而著称。其兼容性强,且符合多项国际标准,非常适合工业自动化和机器人系统等应用。综合考虑,我们强烈推荐使用这款电缆。如果您需要更长的电缆或特殊规格,可以联系制造商定制生产。

5523 SL005参数

参数
100.0' (30.5m)
零件状态 在售

5523 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5523 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5523 SL005 5523 SL005数据手册

5523 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
