5876 YL005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: A5876Y-100-ND
供应商: Digi-Key
标准整包数: 1

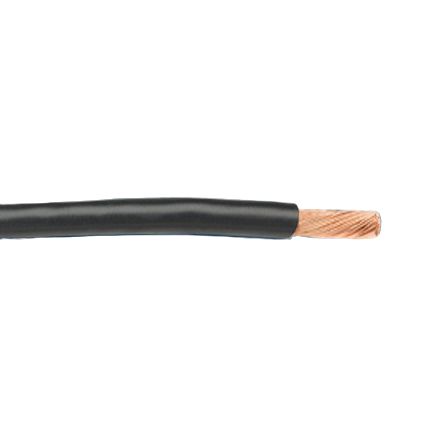

ALPHA WIRE 单芯线缆 5876 YL005

5876 YL005概述


    产品简介


    本产品为Alpha Wire公司生产的型号为5876的电缆,属于线束类产品。这款电缆主要用作工业设备中的内部连线,适用于各种高要求的环境,如军事和航空航天等领域。该电缆具有多种颜色可选,便于区分和管理线路,确保电路安全可靠。

    技术参数


    - 导体规格:20 AWG(19/32)SPC,直径约为0.040英寸。
    - 绝缘层:PTFE材料,壁厚为0.014英寸,公差为±0.004英寸,总外径为0.068英寸。
    - 温度范围:-60°C至200°C。
    - 电压等级:1000 VRMS。
    - 色标:提供多种颜色选项,包括白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石墨色和紫色。
    - 标准认证:符合UL AWM/STYLE 1180标准,200°C / 300 VRMS;军事标准MIL-W-16878/5 (Type EE),200°C / 1000 VRMS;NEMA HP3-EEXBGE标准。

    产品特点和优势


    - 广泛的颜色选择:支持多种颜色,有助于提高线缆的可识别性和管理性。
    - 耐高温和化学物质:由PTFE材料制成,具有良好的耐高温性和抗化学腐蚀性。
    - 合规环保:符合RoHS 2和REACH标准,不含有害物质。
    - 高电压等级:可承受高达1000 VRMS的电压,适用于高电压环境。

    应用案例和使用建议


    - 工业自动化:适用于各类自动化生产线中的布线需求。
    - 航空航天:可用于飞行器内的内部布线系统,由于其耐温性和轻质特性,非常适合航空环境。
    - 军事设备:符合军用标准,适合用于军用设备内部布线。

    使用建议:建议根据具体应用场景选择合适的颜色组合以提高布线的清晰度和安全性。例如,在复杂的电路中使用不同颜色区分不同的线路,可以减少接线错误的可能性。

    兼容性和支持


    - 兼容性:该电缆符合多种国际标准,具有广泛的兼容性,可以与其他品牌的电子元器件配合使用。
    - 技术支持:Alpha Wire提供全面的技术支持和售后服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:电缆在弯曲时断裂。
    - 解决方案:遵循制造商建议的最小弯曲半径10倍电缆直径,避免过紧弯曲。
    - 问题2:电缆颜色不一致。
    - 解决方案:确保所订购的颜色和制造商提供的样品一致,可以向分销商查询颜色批次一致性。
    - 问题3:电气连接不稳定。
    - 解决方案:确保导体和端子连接紧密无误,检查是否有足够的拉力(最大9.6磅)来确保连接的稳定性。

    总结和推荐


    总体而言,Alpha Wire 5876型号电缆是一款高性能的线束产品,具备广泛的适用性和高可靠性。特别适用于需要高度耐温性和抗化学腐蚀性的场合。考虑到其多样的颜色选择和全面的技术支持,我们强烈推荐在各类工业自动化和航空航天项目中使用这款电缆。

5876 YL005参数

参数
100.0' (30.5m)
零件状态 在售

5876 YL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5876 YL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 5876 YL005 5876 YL005数据手册

5876 YL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
