ALPHA WIRE 多芯线缆 65007 SL001

65007 SL001概述

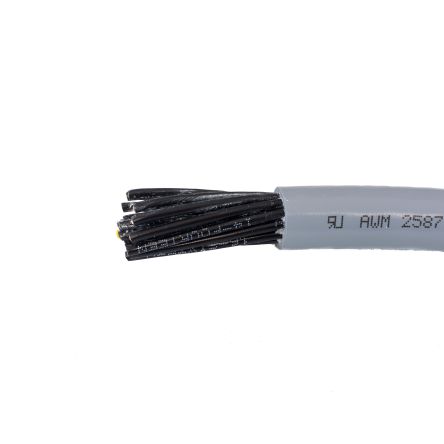

    Alpha Wire 65007 XTRAGUARD® Flexible Control Cable 技术手册

    1. 产品简介


    Alpha Wire 65007 XTRAGUARD® 是一种高性能的柔性控制电缆,专为需要可靠性和耐用性的工业应用设计。它包含7股导体,每根导体采用20号(10/30)裸铜制成。该电缆主要用于需要高耐油性和抗环境影响的场合,如工业自动化系统、机器人技术、制造设备等领域。

    2. 技术参数


    - 导体规格:7股,20号(10/30)裸铜,直径0.037英寸
    - 绝缘层:0.022英寸壁厚,标称值PVC,外径0.081英寸
    - 护套:0.038英寸壁厚,标称值PVC,抗油
    - 颜色:外套为石墨色
    - 扭转率:至少4.4扭转/英尺
    - 温度范围:静态下-40至90°C,动态下-5至90°C
    - 弯曲半径:静态和动态情况下均为5倍电缆直径
    - 拉伸强度:最大55磅
    - 电压等级:600 VRMS
    - 电容:每英尺24 pF @ 1 kHz,标称值
    - 电感:每英尺0.21 μH,标称值
    - 直流电阻:每1000英尺10.8 Ω @ 20°C,标称值

    3. 产品特点和优势


    - 高可靠性:设计用于工业环境,确保在各种条件下的稳定性和可靠性。
    - 抗油性:特殊PVC材料有效抵抗油渍和其他化学物质侵蚀。
    - 柔韧性:7股导体结构使得电缆具有出色的柔韧性,易于安装和布线。
    - 多股结构:每根导体都有独立的保护层,减少信号干扰和电磁干扰。
    - 低电容和电感:设计使得电容和电感值低,适合高频信号传输。

    4. 应用案例和使用建议


    - 自动化生产线:适用于自动化生产线中的信号传输,可以承受各种恶劣的工业环境。
    - 机器人手臂:作为连接控制器和电机的电缆,能够应对频繁的弯曲和振动。
    - 机械设备:适用于设备内部布线,具备优良的抗油性和机械性能。

    使用建议:
    - 在安装时避免过紧的弯曲,以延长电缆寿命。
    - 确保电缆在安装过程中不受重物挤压,以免损坏绝缘层。
    - 定期检查电缆连接点,确保接触良好。

    5. 兼容性和支持


    - 适用标准:符合UL AWM/STYLE 2587、CSA C(RU) AWM I/II A/B标准,同时符合欧盟RoHS和REACH法规。
    - 厂家支持:Alpha Wire提供全面的技术支持和售后服务,包括产品认证、技术支持和保修服务。

    6. 常见问题与解决方案


    - 问题:电缆出现断裂现象。
    - 解决方案:检查电缆弯曲半径是否符合要求,确保电缆未受过度弯曲或压力。
    - 问题:电缆电气性能不稳定。
    - 解决方案:确保电缆未受物理损伤,检查接头连接是否牢固。
    - 问题:电缆表面磨损。
    - 解决方案:检查电缆敷设路径是否有锐利边缘,采取防护措施。

    7. 总结和推荐


    Alpha Wire 65007 XTRAGUARD® 控制电缆是一款专为工业应用设计的高性能电缆,具有出色的柔韧性、抗油性和抗环境影响能力。其独特的多股结构和低电容、低电感设计使其成为自动化系统、机器人技术等领域的理想选择。总体来说,强烈推荐这款电缆用于需要高可靠性和耐用性的工业应用场合。

65007 SL001参数

参数
1000.0' (304.8m)
零件状态 在售

65007 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65007 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65007 SL001 65007 SL001数据手册

65007 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
