B952024 GE321

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法 Alpha Wire 工业电缆, Pro-Tekt系列, 0.14 mm²截面积, 26 AWG
供应商型号: 7404670
供应商: 海外现货
标准整包数: 50

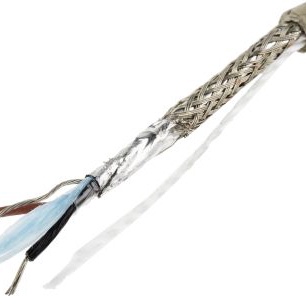

ALPHA WIRE 多芯线缆 B952024 GE321

B952024 GE321概述


    产品简介


    产品名称: B952024
    产品类型: 电缆组件
    主要功能: 该电缆组件由两个导体组成,提供信号传输功能。适用于多种电气设备和系统中。
    应用领域: 通信设备、工业自动化控制系统、楼宇自动化系统、医疗设备、测试仪器等。

    技术参数


    - 导体规格:
    - 导体材料:镀锡铜
    - 导体规格:26 (7/34) AWG,直径 0.019 英寸
    - 绝缘层:
    - 厚度:0.010 英寸
    - 材料:聚氯乙烯(PVC),半硬质
    - 外径:0.039 英寸
    - 绞合层:
    - 绞合率:每英尺 12.0 扭转(最小)
    - 绞合方向:从内层到外层排列
    - 屏蔽层:
    - 屏蔽材料:铝/聚酯(A/P/A)带,覆盖率为 25%
    - 排水线:镀锡铜 26 (7/34) AWG
    - 编织层:镀锡铜,覆盖率约为 70%
    - 护套层:
    - 厚度:0.032 英寸
    - 材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 印字:ALPHA WIRE P/N B952024
    - 其他规格:
    - 尺寸:18 x 9 x 8 英寸(连续长度)
    - 色码:黑色和棕色
    - 电气特性:
    - 工作温度范围:-30°C 至 105°C
    - 弯曲半径:电缆直径的 10 倍
    - 拉力:最大 8.5 磅
    - 光照稳定性:具备光照稳定性
    - 电压等级:300 VRMS
    - 电容:30 pF/英尺(@ 1 kHz)
    - 地面电容:54 pF/英尺(@ 1 kHz)
    - 特性阻抗:63 Ω
    - 电感:0.2 μH/英尺
    - 导体直流电阻:41 Ω/1000 英尺(@ 20°C)

    产品特点和优势


    - 独特的绞合结构: 每英尺 12.0 扭转,确保信号传输的稳定性和可靠性。
    - 屏蔽效果: 高覆盖率的编织层和排水线,有效减少电磁干扰。
    - 高温适应性: 工作温度范围宽泛,适合多种恶劣环境。
    - 符合环保标准: RoHS 和 REACH 标准,环保且无有害物质。
    - 广泛的适用性: 可用于多种电气和电子设备中,具有高度的通用性和可靠性。

    应用案例和使用建议


    应用案例: 在通信设备中,该电缆组件被广泛应用于数据传输;在医疗设备中,由于其高稳定性和可靠性,常用于信号传输;在工业自动化控制系统中,用于连接传感器和控制器。
    使用建议:
    - 在户外使用时: 由于具备光照稳定性,建议将其用于室外环境,如户外监控系统。
    - 高温环境下: 由于工作温度范围宽泛,建议在高温环境中使用,如工业窑炉监控系统。
    - 安装注意事项: 在安装过程中,注意不要过度弯曲电缆,以免影响其性能。

    兼容性和支持


    - 兼容性: 该产品与各种标准的电气和电子设备兼容,易于集成到现有系统中。
    - 技术支持: Alpha Wire 提供全面的技术支持和售后服务,包括安装指导和技术咨询。
    - 维护信息: 定期检查电缆外观,避免机械损伤;保持环境清洁,防止灰尘和杂质进入。

    常见问题与解决方案


    1. 问题: 信号传输不稳定
    解决方案: 检查电缆是否有机械损伤或弯曲过大,调整电缆弯曲半径至规范范围内。
    2. 问题: 电磁干扰
    解决方案: 检查屏蔽层是否完好,必要时更换电缆组件,确保良好的接地。
    3. 问题: 电缆寿命缩短
    解决方案: 避免长时间暴露在极端温度下,定期检查电缆老化情况。

    总结和推荐


    综上所述,B952024 是一款高性能的电缆组件,具有出色的信号传输能力和广泛的适用性。其独特的设计和优良的电气性能使其成为各类工业和商业应用的理想选择。我们强烈推荐在需要稳定和可靠信号传输的场合使用此产品。
    Alpha Wire 提供全方位的技术支持和售后保障,使用户能够安心使用。如果您有任何疑问或需要进一步的信息,请随时联系 Alpha Wire 的客户服务团队。

B952024 GE321参数

参数
长*宽*高 50m(长度)

B952024 GE321厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

B952024 GE321数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE B952024 GE321 B952024 GE321数据手册

B952024 GE321封装设计

查看详情并下载
Symbol
Footprint
3D Model
