首页  >  产品百科  >  6375 SL005

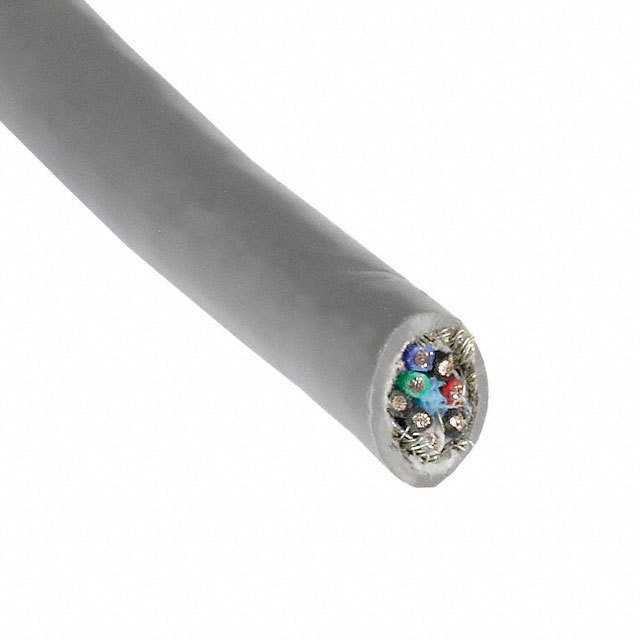

6375 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Twisted Pair Cable Tape/Braid Semi Rigid Polyvinyl Chloride 8Conductors 22AWG 7.69mm 300VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: 2775408
供应商: 海外现货
标准整包数: 30
ALPHA WIRE 多芯线缆 6375 SL005

6375 SL005概述


    产品简介


    本产品是Alpha Wire公司生产的电子元器件——型号为6375的屏蔽双绞线电缆。它主要用于工业控制、自动化系统、安防监控等领域。该电缆采用了高质量的导体材料和绝缘层,具有出色的电气性能和机械性能,适用于多种复杂的应用环境。

    技术参数


    - 构造:
    - 导体:22 AWG (7/30) 绞合镀锡铜丝
    - 绝缘层:PVC,壁厚0.010英寸,外径0.050英寸
    - 缆芯:四组双绞线,每组颜色不同(黑色-红色、黑色-白色、黑色-绿色、黑色-蓝色)
    - 屏蔽层:铝/聚酯膜复合屏蔽,箔面向外,带覆盖宽度25%,带排水线,镀锡铜丝
    - 护套:PVC,壁厚0.032英寸,颜色为石板灰
    - 电气性能:
    - 电压等级:300 V RMS
    - 特性阻抗:70 Ω
    - 互电容:35 pF/英尺(1 kHz时)
    - 接地电容:63 pF/英尺(1 kHz时)
    - 导体直流电阻:16.5 Ω/1000英尺(20°C时)
    - 外屏蔽层直流电阻:4 Ω/1000英尺(20°C时)
    - 物理与机械性能:
    - 温度范围:-20至80°C
    - 弯曲半径:10倍电缆直径
    - 拉力:51磅(最大值)

    产品特点和优势


    - 高可靠性:采用优质的镀锡铜丝作为导体,保证了长期稳定的工作性能。
    - 优异的电气性能:具有低特性阻抗和稳定的电容特性,适用于高频信号传输。
    - 机械强度高:高拉伸强度和良好的弯曲半径设计,使其在复杂的安装环境中仍能保持良好性能。
    - 环境适应性强:符合RoHS、REACH和CE认证标准,确保在各种环境下安全可靠地使用。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化控制系统、安防监控系统和计算机网络连接。例如,在自动化生产线中用于传感器信号的传输,以及在安防系统中用于视频监控信号的传输。
    使用建议
    - 在安装过程中应注意避免过度弯折,以保护内部导体和屏蔽层。
    - 确保安装环境的温度在-20到80°C之间,以避免影响电缆的电气性能。
    - 使用专用工具进行剥线和压接,以确保连接的可靠性和安全性。

    兼容性和支持


    该产品可以与其他标准的电子元器件和设备配合使用。Alpha Wire公司提供全面的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中导体损坏 | 使用合适的剥线工具,避免过度弯折 |
    | 信号传输不稳定 | 检查接地线连接是否良好,确保屏蔽层正确接地 |
    | 长期使用后出现断裂 | 避免安装在易受机械损伤的地方,定期检查电缆状态 |

    总结和推荐


    综上所述,型号为6375的屏蔽双绞线电缆是一款高性能的电子元器件产品。其优良的电气性能、机械性能和环境适应性使其成为各种应用的理想选择。我们强烈推荐使用这款产品,特别是在需要稳定、可靠的信号传输的场合。Alpha Wire公司的全方位技术支持和服务将进一步增强用户的使用体验。

6375 SL005参数

参数
100.0' (30.5m)
零件状态 在售

6375 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6375 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6375 SL005 6375 SL005数据手册

6375 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
