2853/1 BK005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-2290941
供应商: 海外现货
标准整包数: 1

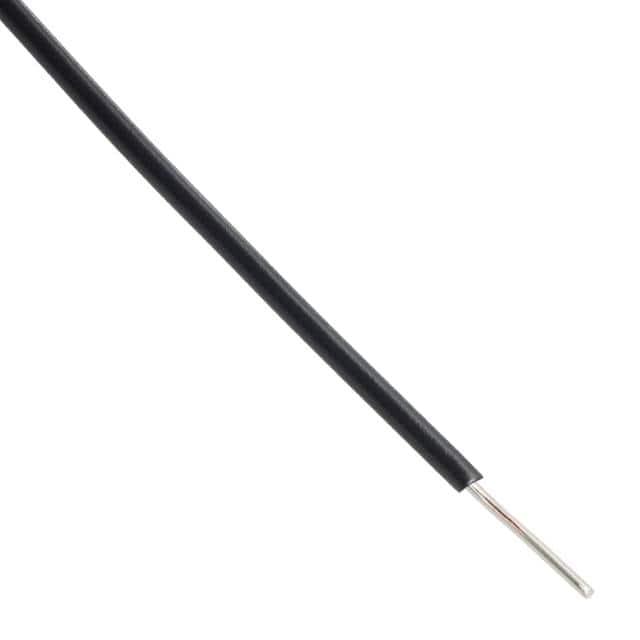

ALPHA WIRE 单芯线缆 2853/1 BK005

2853/1 BK005概述

    电子元器件产品技术手册:Alpha Wire 2853/1型号

    1. 产品简介


    Alpha Wire公司的2853/1型号是一款高品质的电子元器件,主要用于各种高要求的应用场合。它属于单股绝缘电线,采用PTFE(聚四氟乙烯)材料作为绝缘层,具有优异的电气特性和机械强度。该产品广泛应用于航空航天、工业自动化、医疗设备以及消费电子等领域,特别适用于需要高可靠性和高性能的应用场景。

    2. 技术参数


    - 尺寸和构造
    - 导体:直径为0.016英寸(AWG 26,实心)
    - 绝缘层:壁厚0.010英寸,标称直径0.036±0.004英寸
    - 颜色:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石板色、紫色

    - 认证和标准
    - UL认证:AWM/STYLE 1213 105°C
    - 军用标准:MIL-W-16878/4 (Type E) 200°C / 600 VRMS
    - 其他标准:NEMA HP3-EXBDA

    - 环境要求
    - 罗马公约符合性:RoHS 2 和 RoHS 3
    - 达到REACH规范,无有害物质超量
    - 符合加州65号提案

    - 物理和机械性能
    - 温度范围:-60°C至200°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:1.99磅

    - 电气性能
    - 电压等级:600 VRMS
    - 电感:0.06 μH/英尺(标称值)
    - 直流电阻:41 Ω/1000英尺(20°C时,标称值)
    - 包装
    - 1000英尺:最大长度3.5英寸x 3英寸x 1.125英寸;最少分段长度100英尺
    - 100英尺:连续长度,尺寸2.75英寸x 1英寸x 1.125英寸

    3. 产品特点和优势


    - 耐高温性能:温度范围广达-60°C至200°C,适用于极端环境条件。
    - 优异的机械强度:弯曲半径小,拉力大,适合复杂的安装环境。
    - 低直流电阻:导体电阻仅为41Ω/1000英尺,确保了高效能的电力传输。
    - 多种颜色选择:提供多种颜色选项,方便识别和布线管理。
    - 严格的质量控制:通过UL、MIL和NEMA等多项国际标准认证,确保产品的可靠性。

    4. 应用案例和使用建议


    该产品因其出色的电气特性和机械强度,常被用于以下应用领域:
    - 航空航天:飞机内部的电气系统连接,确保高可靠性的信号传输。
    - 工业自动化:工厂生产线上的控制系统,需要高抗干扰能力的连接线。
    - 医疗设备:医疗监测设备的连接线,要求高度的安全性和稳定性。
    - 消费电子:家用电器内部布线,提高产品整体的美观度和耐用性。
    使用建议:
    - 注意弯曲半径:在安装过程中,尽量避免过度弯曲以防止损伤导体。
    - 考虑环境因素:在极端温度环境中使用时,应确保电缆周围的温度符合产品规定的温度范围。

    5. 兼容性和支持


    Alpha Wire公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。此外,该产品与其他主流品牌的连接器和其他元器件具有良好的兼容性,方便集成到现有系统中。

    6. 常见问题与解决方案


    - 问题:电缆在高温环境下使用时发生性能下降。
    - 解决方案:确认电缆所处环境的温度是否超过其额定温度范围,并采取适当的散热措施。

    - 问题:在高频应用中,信号传输质量不佳。
    - 解决方案:检查电缆的阻抗匹配情况,必要时更换更合适频率范围的产品。

    - 问题:电缆在多次弯折后出现损坏。
    - 解决方案:遵守最小弯曲半径的要求,在安装过程中注意保护电缆不受过大的弯曲应力影响。

    7. 总结和推荐


    Alpha Wire 2853/1型号电缆凭借其卓越的电气性能、宽泛的工作温度范围以及严格的环保标准,成为各种高要求应用的理想选择。对于那些追求高性能、高可靠性的客户来说,这款电缆无疑是最佳的选择之一。推荐给对产品性能和环境要求有较高标准的用户。
    通过以上详细介绍,希望您能够更好地了解Alpha Wire 2853/1型号电缆的技术特点及其应用前景。如果您有任何进一步的需求或疑问,请随时联系Alpha Wire的技术支持团队。

2853/1 BK005参数

参数
100.0' (30.5m)
零件状态 在售

2853/1 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2853/1 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 2853/1 BK005 2853/1 BK005数据手册

2853/1 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
