65404CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105011
供应商: 海外现货
标准整包数: 1

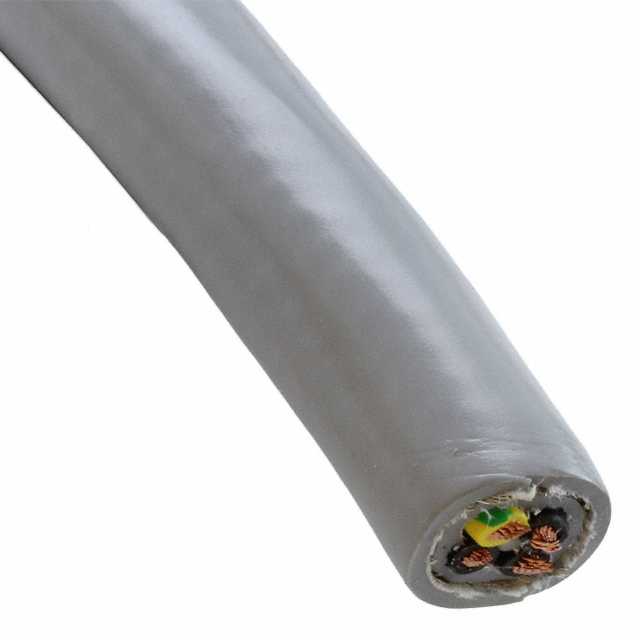

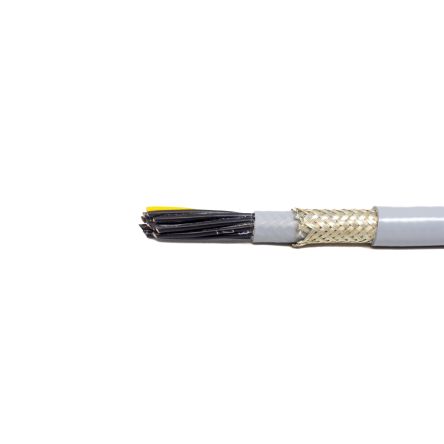

ALPHA WIRE 多芯线缆 65404CY SL002

65404CY SL002概述


    产品简介


    Alpha Wire 的 65404CY 控制电缆是一种高可靠性的柔性控制电缆,主要用于工业自动化、机器人、以及各种需要高性能控制系统的环境中。该电缆具有四芯结构,每根导线由14 AWG规格的裸铜制成,具备出色的柔韧性和耐用性。其独特的设计使其能够在严苛的工业环境下提供稳定可靠的信号传输。

    技术参数


    - 尺寸与构造
    - 导体:14 AWG,41/30规格,裸铜,直径为0.074英寸
    - 绝缘层:0.022英寸厚PVC,标称外径为0.118英寸
    - 绞合层:最小3.4扭/英尺,四芯绞合
    - 屏蔽层:镀锡铜编织屏蔽,最小覆盖率为85%
    - 外护套:0.035英寸厚PVC,标称外径为0.364英寸,抗油性
    - 颜色:深灰色(SLATE)
    - 打印信息:ALPHANUMERIC NUMBERS,1-ONE ALTERNATING AND INVERTED
    - 电气特性
    - 电压等级:600 VRMS
    - 电容:49 pF/ft @1 kHz,导体对导体
    - 接地电容:88 pF/ft @1 kHz
    - 电感:0.17 µH/ft
    - 导体直流电阻:2.6 Ω/1000ft @20°C
    - 屏蔽直流电阻:2.8 Ω/1000ft @20°C
    - 机械特性
    - 温度范围:静态-40至90°C,动态-5至90°C
    - 弯曲半径:静态和动态均为5倍电缆直径
    - 拉伸强度:最大138磅
    - 认证
    - UL AWM/STYLE 2587 90°C / 600 VRMS
    - CSA International C(RU) AWM I/II A/B 90°C / 600 VRMS FT1
    - 符合欧盟低电压指令2014/35/EU
    - 符合欧盟RoHS 2和RoHS 3指令
    - 符合中国RoHS“电子信息产品污染控制标记”标准SJ/T 11364-2014

    产品特点和优势


    1. 高柔性设计:多股裸铜导体和精密的绞合结构使得该电缆具有优异的柔韧性,适合频繁弯曲和移动的应用环境。
    2. 屏蔽性能卓越:镀锡铜编织屏蔽层提供高覆盖率,有效减少电磁干扰(EMI)和射频干扰(RFI),确保信号传输的稳定性。
    3. 环保材料:所有材料均符合RoHS 2和RoHS 3指令,不含有害物质,环保且安全。
    4. 广泛适用:适用于多种工业自动化设备和控制系统,尤其适合在严苛环境中长期使用。

    应用案例和使用建议


    - 应用场景:机器人手臂、数控机床、流水线自动化系统等。这些应用场景要求电缆具备高柔性、长寿命和可靠的信号传输能力。
    - 使用建议:在安装时应注意避免过度弯折,以免损伤内部导体。建议使用合适的夹具固定电缆,以防止由于频繁移动造成的磨损。此外,定期检查电缆外观和接头状态,及时更换损坏部分。

    兼容性和支持


    - 兼容性:该电缆与大多数工业控制系统和设备兼容,适用于多种自动化和机器人系统。
    - 技术支持:Alpha Wire 提供全面的技术支持,包括安装指南、故障排除和维修服务。用户可以访问其官方网站获取更多详细信息和技术文档。

    常见问题与解决方案


    1. 问题:电缆在频繁弯曲后出现破损。
    - 解决方案:确保电缆弯曲半径不低于5倍电缆直径,并使用适当的支撑装置来固定电缆,避免过度弯折。
    2. 问题:信号传输不稳定。
    - 解决方案:检查电缆屏蔽层是否完好,确保没有受到外部电磁干扰。如果需要,可以增加屏蔽层或使用金属管进行保护。
    3. 问题:电缆在低温环境下无法正常工作。
    - 解决方案:确保电缆在规定的温度范围内工作,必要时可考虑使用专用的低温电缆。

    总结和推荐


    Alpha Wire 65404CY 控制电缆是一款专为工业自动化设计的高品质柔性电缆。其优异的电气性能、出色的柔韧性和环保特性使其在严苛的工业环境中表现出色。通过详细的参数和规格说明,我们可以看出这款电缆不仅满足了多种行业标准,还在实际应用中展现出了强大的兼容性和可靠性。因此,我们强烈推荐此款电缆用于各种高要求的工业自动化系统和设备。

65404CY SL002参数

参数
500.0'(152.4m)
零件状态 在售

65404CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65404CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65404CY SL002 65404CY SL002数据手册

65404CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
