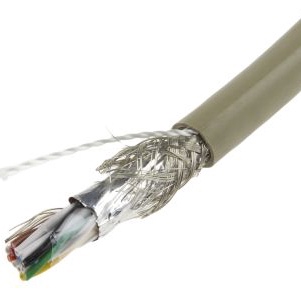

B963064 GE033

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable 24AWG 12Conductors Tinned Copper
供应商型号: 1757358
供应商: 海外现货
标准整包数: 100
ALPHA WIRE 多芯线缆 B963064 GE033

B963064 GE033概述

    电子元器件产品技术手册

    产品简介


    产品名称:Alpha Wire - B963064电缆
    产品类型:双绞屏蔽电缆
    主要功能:用于工业自动化、控制系统、通信系统及其他需要高可靠性和稳定性的场合。
    应用领域:适用于工厂自动化、机械控制、建筑智能布线及一般工业环境。

    技术参数


    - 导体规格:24 AWG(直径为0.024英寸)镀锡铜导体
    - 绝缘层:壁厚0.010英寸(外径0.044英寸),硬质PVC
    - 成对导体:双绞成对,每英尺至少9.6个扭节
    - 总电缆结构:6根组件电缆,成对组装,每英尺至少3.7个扭节
    - 屏蔽层:铝/聚酯薄膜屏蔽,覆盖率为25%,镀锡铜排水线
    - 外护套:壁厚0.032英寸PVC,灰色,外径0.313英寸(最大0.330英寸)
    - 温度范围:-30°C 至 +105°C
    - 电压等级:300 VRMS
    - 电气特性
    - 互电容:22.5 pF/ft(1 kHz时)
    - 接地电容:40 pF/ft(1 kHz时)
    - 特性阻抗:83 Ω
    - 电感:0.19 μH/ft(1 kHz时)

    产品特点和优势


    - 高可靠性:通过UL和CSA认证,符合欧盟RoHS标准。
    - 抗干扰能力:采用屏蔽层设计,降低电磁干扰。
    - 优异的耐候性:具有良好的阳光抵抗能力。
    - 灵活耐用:弯曲半径仅为电缆直径的10倍,能承受最高50磅的拉力。

    应用案例和使用建议


    - 应用场景:适用于自动化生产线、机器人手臂控制系统等工业应用。
    - 使用建议:在安装过程中应避免过度弯折和拉伸,确保接头连接牢固以防止信号干扰。

    兼容性和支持


    - 兼容性:适用于各种自动化设备和控制系统。
    - 支持信息:Alpha Wire提供专业的技术支持和售后服务,确保产品在使用过程中的稳定性。

    常见问题与解决方案


    - 问题1:电缆弯曲后出现断裂
    - 解决方案:保证弯曲半径大于10倍电缆直径,避免过度弯折。
    - 问题2:屏蔽层失效导致信号干扰
    - 解决方案:检查屏蔽层连接是否牢固,重新压接或更换损坏部分。

    总结和推荐


    综上所述,B963064电缆在性能参数、可靠性、以及抗干扰能力方面表现优秀,广泛应用于各类工业自动化场合。它不仅符合国际安全和环保标准,还具备出色的灵活性和耐用性。强烈推荐在需要高可靠性和低干扰的工业环境中使用。

B963064 GE033参数

参数
长*宽*高 100m(长度)

B963064 GE033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

B963064 GE033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE B963064 GE033 B963064 GE033数据手册

B963064 GE033封装设计

查看详情并下载
Symbol
Footprint
3D Model
