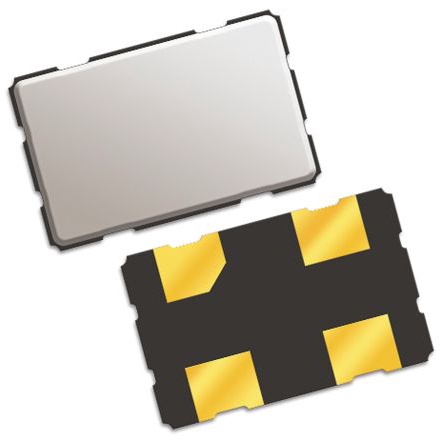

QTX518A11.0592B15R

产品分类: 无源晶振
厂牌: QUARZTECHNIK DAUN
产品描述: QT Quarztechnik 时钟振荡器, 11.0592MHz, 表面贴装, HCMOS,TTL输出
供应商型号: 8150456
供应商: 海外现货
标准整包数: 1
QUARZTECHNIK DAUN 无源晶振 QTX518A11.0592B15R

QTX518A11.0592B15R概述

    QT QuarzTechnik GmbH: QTX5 系列 3.2x5 SMD HCMOS 钟控振荡器

    产品简介


    QT QuarzTechnik GmbH 的 QTX5 系列超小型 SMD HCMOS 钟控振荡器是一款专为高精度和高性能应用设计的产品。它由一个兼容 TTL/HCMOS 的混合电路和一个微型石英晶体组成,封装在一个低轮廓的行业标准陶瓷封装内。QTX5 振荡器提供从 1 MHz 到 155.520 MHz 的频率范围,适用于广泛的电子设备,包括消费电子产品、工业控制、汽车应用以及通信设备。

    技术参数


    QTX5 系列的详细技术参数如下:
    | 参数 | 规格 |

    | 封装尺寸 | 3.2x5 mm |
    | 频率范围 | 1 MHz 至 155.520 MHz |
    | 输出逻辑电平 | HCMOS |
    | 温度稳定性 | ±20 ppm |
    | 相位抖动 | <1 ps RMS |
    | 年老化率 | ±5 ppm |
    | 工作温度范围 | -20°C 至 +70°C(标准),-40°C 至 +85°C(工业级),-40°C 至 +105°C(扩展级),-40°C 至 +125°C(汽车级) |
    | 存储温度范围 | -55°C 至 +125°C |
    | 输入电流 | 视频率而定,例如:1.000 MHz 至 32.000 MHz 时为 7 mA |
    | 电源电压 | 1.8 V, 2.5 V 或 3.3 V |
    | 输出电压 | 高电平(Voh):90% Vdd 最小值;低电平(Vol):10% Vdd 最大值 |
    | 输出对称性 | 标准:40% 至 60%,紧致:45% 至 55% |
    | 输出电流 | ±2 mA 最小值 |
    | 输出负载 | 最大 15 pF |
    | 上升时间和下降时间 | 视频率而定,例如:1.000 MHz 至 32.000 MHz 时最大为 5 ns |

    产品特点和优势


    QTX5 系列振荡器具有多种显著的特点和优势:
    - 超小型封装:尺寸仅为 3.2x5 mm,非常适合空间受限的应用。
    - 宽泛的工作温度范围:覆盖从工业到汽车级的各种温度环境。
    - 高精度和稳定度:频率稳定性达到 ±20 ppm,相位抖动小于 1 ps RMS,确保出色的信号完整性。
    - 高可靠性:通过了 MIL-STD-202 等多项标准测试,确保长期使用下的可靠性和耐用性。

    应用案例和使用建议


    QTX5 系列振荡器广泛应用于各种电子设备中,如:
    - 消费电子产品:手机、平板电脑等。
    - 工业控制设备:自动化生产线中的控制系统。
    - 汽车电子系统:车载导航系统、仪表盘显示等。
    - 通信设备:网络路由器、交换机等。
    使用建议:
    - 确保电源电压在指定范围内,以保证最佳性能。
    - 在设计 PCB 布局时,尽量减少走线长度,以降低噪声干扰。
    - 考虑散热措施,特别是在高温环境下长时间运行时。

    兼容性和支持


    QTX5 系列振荡器与大多数现有的电子设备兼容。厂商提供了全面的技术支持和维护服务,包括产品选型、设计咨询和技术文档等,以确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题:振荡器输出不稳定。
    - 解决方案:检查电源电压是否在规定范围内,确保接线正确,无短路或接触不良的情况。

    - 问题:温度变化导致频率偏移。
    - 解决方案:选择更稳定的振荡器型号(如 ±20 ppm),并采取有效的温控措施。

    - 问题:输出电压不满足要求。
    - 解决方案:调整电源电压至正确的范围,或者选择不同型号的振荡器。

    总结和推荐


    总体而言,QTX5 系列超小型 SMD HCMOS 钟控振荡器以其高精度、高稳定性和小巧的尺寸,在多个应用领域表现出色。其宽泛的工作温度范围、优异的可靠性以及完善的售后服务使其在市场上具备强大的竞争力。强烈推荐该产品给需要高性能和高精度时钟源的应用项目。
    如果您有任何进一步的需求或疑问,请随时联系我们的技术支持团队。我们始终致力于为客户提供卓越的服务和支持。

QTX518A11.0592B15R参数

参数
负载电容 15pF
频率稳定性 ±25ppm
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
长*宽*高 5.2mm*3.4mm*1.3mm
安装方式 贴片安装
应用等级 工业级
