600S4R3BT250XT

产品分类: 陶瓷电容
产品描述: 4.3pF ±0.1pF C0G(NP0) 250V 0603 贴片安装 1.6mm(长度)*810μm(宽度)
供应商型号:
供应商:
标准整包数: 0

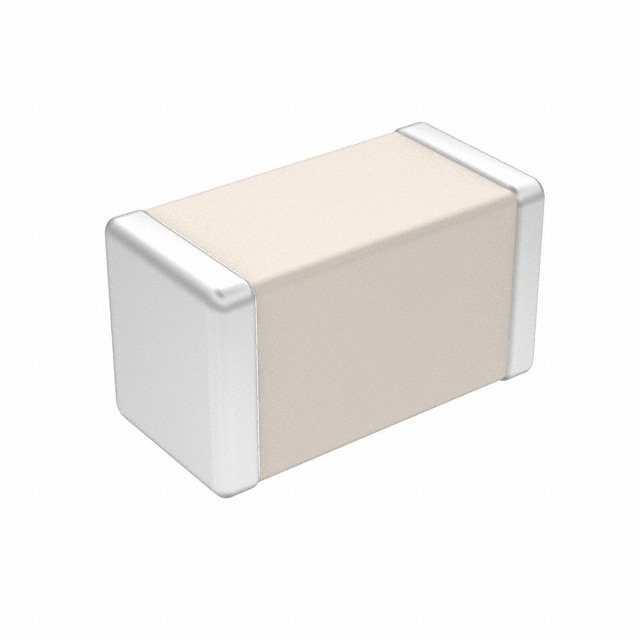

AMERICAN TECHNICAL CERAMICS 陶瓷电容 600S4R3BT250XT

600S4R3BT250XT概述

    ATC 600S Series Ultra-Low ESR, High Q NPO RF & Microwave Capacitors

    产品简介


    ATC 600S 系列超低 ESR、高 Q 值 NPO 射频及微波电容器是专为无线通信和高频应用设计的高性能电容器。它们主要用于滤波网络、高频振源、匹配网络、调谐、耦合、旁路和直流阻隔等电路应用。该系列电容器符合 EIA-198 和 MIL-PRF-55681 标准,且具有多种封装尺寸选择,便于不同应用场合使用。

    技术参数


    - 电容范围:0.1 pF 至 100 pF
    - 额定工作电压 (WVDC):250 V
    - 质量因子 (Q):> 2000 @ 1 MHz
    - 温度系数:0 ± 30 ppm/°C (-55°C 至 +125°C)
    - 绝缘电阻:+25°C 时 105 MΩ 最小,+125°C 时 104 MΩ 最小
    - 耐压值 (DWV):2.5 x WVDC,持续 5 秒
    - 老化:无
    - 温度范围:-55°C 至 +125°C(无工作电压降额)
    - 终端:锡镍镀层(标准)、无磁镀层、锡铅合金镀层
    - 可焊性:端子覆盖 > 90%
    - 终端强度:4 磅典型值,最小值 2 磅
    - 寿命测试:125°C 下 2000 小时,2x WVDC
    - 热冲击:5 次,-55°C 至 +125°C
    - 防潮性能:符合 MIL-STD-202,方法 106

    产品特点和优势


    1. 最低 ESR:在同类产品中拥有最低的 ESR。
    2. 最高工作电压:额定工作电压高达 250 V。
    3. 标准 EIA 尺寸:0603 封装尺寸,方便集成。
    4. 激光标记:可选的激光标记提供更高的识别精度。
    5. RoHS 合规:符合环保要求。
    6. 高频自谐振频率:适用于高频应用。

    应用案例和使用建议


    ATC 600S 系列电容器广泛应用于多种高频电路,如蜂窝基站、无线通信、宽带无线服务、卫星通信和 WiMAX 等。在滤波网络、高频振源、匹配网络、调谐、耦合、旁路和直流阻隔等电路中表现出色。
    使用建议:
    - 在高频应用中,选择合适的电容值和温度系数以确保稳定性。
    - 确保终端焊接良好,以保证良好的机械稳定性和可焊性。

    兼容性和支持


    ATC 600S 系列电容器与其他常见的射频和微波设备具有良好的兼容性。厂商提供了全面的技术支持和售后服务,用户可通过电话或官网联系技术支持获取更多帮助。

    常见问题与解决方案


    1. 电容值漂移:
    - 问题:电容值随时间变化。
    - 解决方案:检查温度系数是否符合应用要求,必要时重新选择电容值。

    2. 终端焊接不良:
    - 问题:终端焊接强度不足。
    - 解决方案:确保终端焊接工艺符合规范,必要时增加焊接强度测试。

    总结和推荐


    ATC 600S 系列电容器凭借其超低 ESR、高 Q 值、高工作电压和优异的电气特性,在高频应用中表现出色。其兼容性和广泛的温度范围使其成为射频和微波应用的理想选择。强烈推荐在相关应用中采用此系列电容器,以获得最佳性能。

600S4R3BT250XT参数

参数
电容值 4.3pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm(长度)*810μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

600S4R3BT250XT厂商介绍

American Technical Ceramics(ATC)是一家全球领先的工程陶瓷和先进材料解决方案提供商,专注于为各种行业提供定制化的精密陶瓷组件和系统。ATC的产品主要分为以下几类:

1. 电子陶瓷:用于电子行业,包括电路板、电容器、电阻器等。
2. 结构陶瓷:用于需要高强度、耐磨和耐高温的应用,如****、汽车和工业机械。
3. 先进材料:包括用于特定高科技应用的复合材料和特殊材料。

ATC的产品广泛应用于以下领域:

- 电子行业:用于制造电子设备和组件。
- ****:用于**和**器的关键部件。
- 汽车行业:用于提高汽车性能和燃油效率的部件。
- 医疗行业:用于制造医疗器械和设备。
- 工业应用:用于提高工业设备的耐用性和效率。

ATC的优势在于:

- 技术创新:持续投资研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的产品和服务。
- 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
- 全球网络:拥有遍布全球的生产和销售网络,能够快速响应客户需求。

600S4R3BT250XT数据手册

厂牌 PDF简要描述 下载
AMERICAN TECHNICAL CERAMICS 陶瓷电容 AMERICAN TECHNICAL CERAMICS 600S4R3BT250XT 600S4R3BT250XT数据手册

600S4R3BT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
