ORF.12.24

产品分类: 开关电源
厂牌: COMATEC
产品描述: Comatec 电源, ORF系列, 24V 直流输出, 230V 交流输入
供应商型号: 8919227
供应商: 欧时
标准整包数: 1

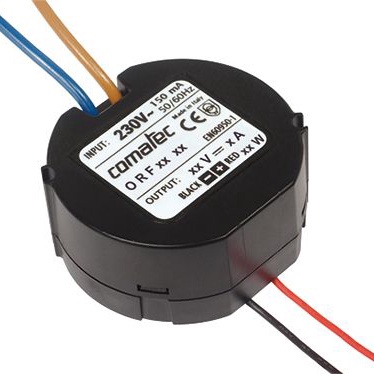

COMATEC 开关电源 ORF.12.24

ORF.12.24概述

    电子元器件产品技术手册:电源适配器

    产品简介


    本产品为一款专为分线盒设计的小型电源适配器,型号为FLAT ORF.12.242。它能够将交流电源(230Vac)转换成稳定的直流电源(24Vdc),并提供最大输出电流为0.5A。该电源适配器广泛应用于各类家居、工业控制和安防系统等需要稳定电源供应的场合。

    技术参数


    | 参数 | 规格 |

    | 输入电压 | 230Vac±10% |
    | 输入频率 | 48-63Hz |
    | 输出电压 | 24Vdc |
    | 输出电流 | 0.5A |
    | 额定功率 | 12W |
    | 工作温度范围 | 10°C至+50°C |
    | 工作湿度范围 | 5%至90% (无凝露) |
    | 线性调整率 | ±% |
    | 负载调整率 | ±% |
    | 功率因数 | 不详 |
    | 效率 | 不详 |
    | 最小负载 | 0A |
    | 短路保护 | 电子保护 |
    | 过载保护 | 电子保护 |
    | 漏电保护 | 无 |

    产品特点和优势


    - 高可靠性:该电源适配器采用了先进的电路设计,能够在恶劣环境下长期稳定运行,保证设备的正常工作。
    - 小型化设计:尺寸仅为H 26mm × Ø 54mm × W 50mm,重量仅0.051kg,非常便于安装和使用。
    - 宽输入电压范围:适用于不同地区电网标准,适用性强。
    - 完善的保护机制:具备过载、短路等多种保护措施,确保用电安全。
    - 高精度输出:输出电压精度为±%,满足精密设备供电需求。

    应用案例和使用建议


    - 应用场景:适合应用于各种工业自动化控制系统、楼宇自控系统以及智能家居系统中。
    - 使用建议:在安装时,建议将电源适配器放置在通风良好且不易受潮的地方,以延长使用寿命。同时,连接时应按照电气图示正确接线,避免错误接线造成损坏。

    兼容性和支持


    - 该电源适配器适用于各类标准壁挂式安装,附带安装螺丝孔位,方便安装固定。
    - 厂家提供一年质保服务,对于非人为损坏的产品可以进行免费更换或维修。

    常见问题与解决方案


    1. Q: 为什么开机后没有任何反应?
    - A: 请检查输入电源是否正常,确认输入电压范围为230Vac±10%,输入频率为48-63Hz。如一切正常,可能需要联系售后进行进一步检查。
    2. Q: 电源适配器发热严重怎么办?
    - A: 发热是正常现象,但如果超过正常工作温度范围(10°C至+50°C),建议将电源适配器移至通风良好的位置。
    3. Q: 如何判断是否出现过载情况?
    - A: 可通过观察产品是否有报警提示或听是否有异常声响来初步判断。若不确定,建议联系专业技术人员进行检测。

    总结和推荐


    综上所述,这款电源适配器具有体积小巧、性能稳定、兼容性好等显著优势,适用于多种场景,特别是对空间有限但又需要稳定电源供应的应用场合。总体来看,是一款性价比较高的电源解决方案。如果您的项目中有类似需求,强烈推荐选用此款产品。

ORF.12.24参数

参数
电流-输出1 -
电压-输出1 -
电压-输出3 -
电压-输出2 -
输出数量 1
电流-输出2 -
电压-输出4 -
负载调节 -
最小输入电压 230V(AC)
输出功率 -
最大输入电压 230V(AC)
长*宽*高 26mm(高度)

ORF.12.24数据手册

厂牌 PDF简要描述 下载
COMATEC 开关电源 COMATEC ORF.12.24 ORF.12.24数据手册

ORF.12.24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.7779 ¥ 260.0735
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 260.07
