首页  >  产品百科  >  QT50ULBQ6

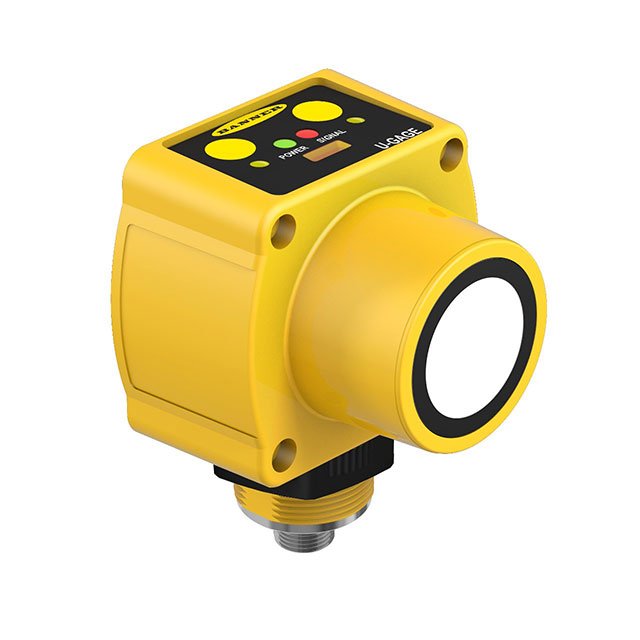

QT50ULBQ6

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 接近传感器, 块状
供应商型号: 8479637
供应商: 欧时
标准整包数: 1

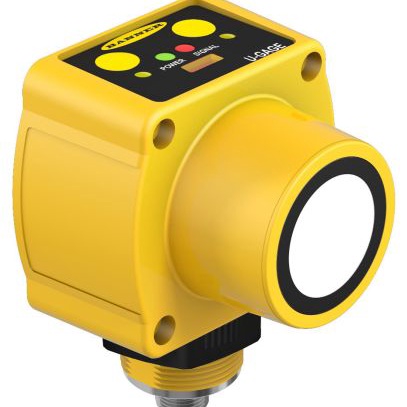

BANNER ENGINEERING 光电传感器 QT50ULBQ6

QT50ULBQ6概述

    长距离超声波传感器技术手册

    产品简介


    长距离超声波传感器是超声波传感技术的一种,广泛应用于各种需要精确距离测量的应用场景。本系列传感器具备TEACH模式编程功能,无需手动调节电位器,适用于工业自动化控制、物料检测、液位监测等领域。

    技术参数


    - 电源电压: 10至30 V dc(最大纹波10%)
    - 电流消耗: 100 mA最大值(10 V时),40 mA最大值(30 V时,不含负载)
    - 感应范围: 200 mm至8 m(8英寸至26英尺)
    - 超声波频率: 75 kHz脉冲,重复率96 ms
    - 供应保护电路: 反向极性和瞬态过电压保护
    - 输出保护: 短路条件下的保护
    - 上电延时: 1.5秒
    - 模拟输出配置: 电压源:0至10 V dc;电流源:4至20 mA
    - 温度效应: 未补偿:0.2%/°C;补偿:0.02%/°C
    - 线性度: ±0.2%(200至8000 mm);±0.1%(500至8000 mm)
    - 分辨率: 1.0 mm
    - 输出响应时间: 100 ms至2300 ms
    - 最小窗口尺寸: 20 mm

    产品特点和优势


    1. 快速、易用的TEACH模式编程: 操作简单,无需手动调节电位器。
    2. 可调窗口限制: 用户可以独立调整最小和最大窗口限制。
    3. 多种输出选择: 可选0至10 V dc或4至20 mA输出,通过DIP开关选择。
    4. 防护设计: 坚固的封装设计,适应恶劣环境。
    5. 多样的安装方式: 多种型号可选,配有2米或9米电缆,以及Mini或Euro风格快速连接器。
    6. 温度补偿: 温度变化对测量结果的影响降低约90%。

    应用案例和使用建议


    1. 工业自动化: 用于自动化生产线上的物料检测。
    2. 物料监测: 在仓储环境中用于监测货物位置。
    3. 液位测量: 用于液位监测,如储罐中的液位检测。
    4. 机械手臂: 用于机械手臂的位置控制。
    使用建议:
    - 在使用过程中,如果传感器暴露在直接阳光下,可能会影响温度补偿的效果,因此建议避免将传感器置于高温环境中。
    - 当使用外部温度监控器时,确保其信号和未经补偿的距离测量结果被输入到控制器中进行计算。

    兼容性和支持


    - 兼容性: 与多种型号的电缆和快速连接器兼容,包括2米和9米电缆,Mini和Euro风格快速连接器。
    - 厂商支持: 厂商提供技术支持和维护服务,以确保产品的最佳性能。

    常见问题与解决方案


    1. 传感器未能在120秒内返回运行模式:
    - 解决方法: 检查电源连接和信号线是否正常。
    2. 远程编程不工作:
    - 解决方法: 执行远程锁定程序以启用按键。
    3. 温度补偿效果不佳:
    - 解决方法: 使用外部温度监控器,并在控制器中进行温度补偿计算。

    总结和推荐


    长距离超声波传感器具有出色的精度、易用性和可靠性,适用于多种工业应用场景。其快速、易用的TEACH模式编程功能、多种输出选择和坚固的设计使其在市场上具有较高的竞争力。总体而言,这款传感器是值得推荐的产品,特别适合于工业自动化控制、物料检测和液位监测等领域。

QT50ULBQ6参数

参数
波长 -
光源 LED
最小工作供电电压 10V
感应距离 200mm~80m
感应方式 -
最大工作供电电压 30V
颜色感应 -
响应时间 2.3s
输出类型 Analog
长*宽*高 74mm*100.2mm*67.4mm
应用等级 工业级
包装方式 盒装

QT50ULBQ6厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QT50ULBQ6数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QT50ULBQ6 QT50ULBQ6数据手册

QT50ULBQ6封装设计

查看详情并下载
Symbol
Footprint
3D Model
