QS30ARX

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 213m Bipolar NPN/PNP
供应商型号: 2170-QS30ARX-ND
供应商: Digi-Key
标准整包数: 1

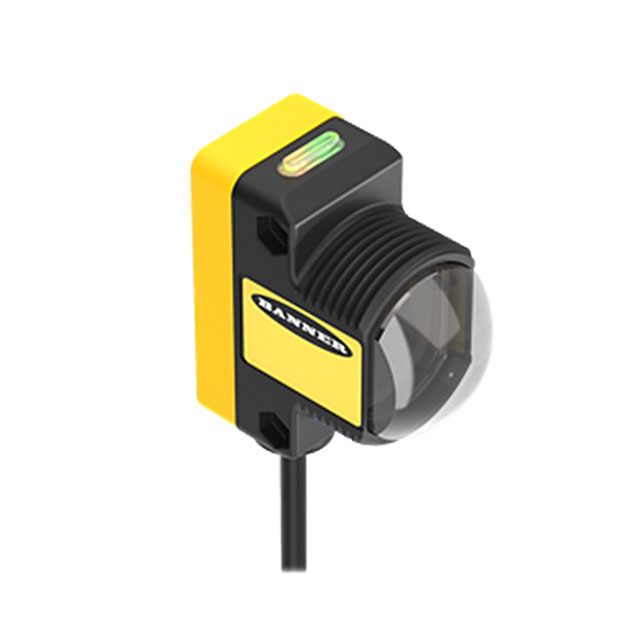

BANNER ENGINEERING 光电传感器 QS30ARX

QS30ARX概述

    高功率对射式传感器:QS30系列

    产品简介


    高功率对射式传感器QS30系列是专为工业应用设计的高性能红外线传感器。它们能够在多种环境中提供稳定的检测能力,特别适用于需要长距离或防污染应用的场合。这些传感器由发光管(Emitter)和接收器(Receiver)组成,具备强大的红外光束、高增益特性,能够穿透浓雾、尘埃和其他工业污染。QS30系列的防水等级达到了IP67和NEMA 6P,确保在高压冲洗区域依然稳定可靠。

    技术参数


    - 供电电压:10 V DC至30 V DC
    - 电流:发光管最大70 mA,接收器最大22 mA(不包括负载)
    - 输出配置:双向电流沉降(NPN)和电流源(PNP)
    - 输出额定值:最大100 mA
    - 工作温度范围:-20°C至+60°C(-4°F至+140°F)
    - 相对湿度:最大95%(非冷凝)

    产品特点和优势


    - 超远距离传感:传感器的最大感应范围超过213米(700英尺),提供超过两倍的额外增益。
    - 卓越的抗噪性能:采用创新电路设计,提供极高的电磁干扰(EMI)和射频干扰(RFI)抗扰度。
    - 防止光学串扰:通过两种可选频率(A和B)选择,可以有效避免多个传感器之间的串扰问题。
    - 易读的状态指示器:配有易于阅读的操作状态指示器,方便进行故障排除。
    - 坚固耐用的设计:外壳材料采用ABS塑料,能够承受机械冲击和振动,同时具有较高的防护等级。

    应用案例和使用建议


    - 长距离应用:例如,在高速运输系统中,需要传感器跨越数米的距离进行监测。
    - 恶劣环境下的应用:如在化工厂中,面对灰尘和化学腐蚀,QS30传感器可以提供可靠的检测。
    - 使用建议:确保两个传感器使用相同的调制频率,并正确安装以实现最佳的交叉干扰免疫力。在多传感器环境中,避免不同频率的发射器在同一接收器的视场内。

    兼容性和支持


    - 连接方式:提供2米和9米电缆型号,也可以选择5针欧式快速断开(QD)连接器。
    - 其他配件:提供多种类型的支架和线缆接头,可根据具体需求进行选择。

    常见问题与解决方案


    - Q:传感器无法正常工作怎么办?
    - A:首先检查供电电压是否符合要求,其次确认安装位置是否正确,并检查是否有外部干扰。如果仍然无法解决问题,请联系售后服务。
    - Q:如何测试传感器的工作状态?
    - A:可以通过调整灰线的电平来选择不同的调制频率,并通过白线连接负极来抑制发射器的LED进行测试。

    总结和推荐


    总体来说,高功率对射式传感器QS30系列是一款非常适合在恶劣工业环境中应用的传感器。它凭借出色的抗干扰能力和超远的感应距离,成为工业自动化和安全控制的理想选择。对于需要在复杂环境中进行可靠检测的应用,我们强烈推荐使用QS30系列传感器。

QS30ARX参数

参数
感应方式 -
波长 -
最大工作供电电压 -
输出类型 Bipolar NPN/PNP
感应距离 213m
光源 -
响应时间 -
最小工作供电电压 -
颜色感应 -
包装方式 盒装

QS30ARX厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30ARX数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30ARX QS30ARX数据手册
