Q456E

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q45系列, NPN/PNP输出, 检测范围60 m
供应商型号: 8423149
供应商: 海外现货
标准整包数: 1

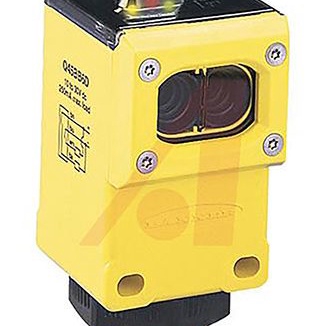

BANNER ENGINEERING 光电传感器 Q456E

Q456E概述

    OMNI-BEAM Q45 Photoelectric Sensor 技术手册

    产品简介


    OMNI-BEAM Q45 是一款基本型低成本光电传感器,提供多种传感模式。它不仅适用于长距离和重型污染的应用场合,还能满足各种精确检测需求。该传感器拥有先进的标准功能,如三个LED指示灯(电源、信号和输出),以及专利诊断功能,能够及时报告输出过载、短路等问题,并显示信号强度,帮助您更好地了解传感器的工作状态。

    技术参数


    - 供电电压:10-30V直流(带NPN+PNP双极输出);5-15V直流(NAMUR模型);90-250V交流(带固态继电器或电磁继电器输出)
    - 输出电流:最大250mA(直流模型);5A(交流模型)
    - 信号重复性:0.25ms(某些型号为0.5ms)
    - 响应时间:2ms至5ms
    - 传感范围:从几厘米到几百米不等,具体取决于不同的传感模式
    - 防护等级:NEMA 6P/IEC IP67,可承受高达1200psi的高压冲洗
    - 通信接口:支持多种现场总线协议,包括DeviceNet、SDS、Seriplex、CAN、ASI、PROFIBUS等

    产品特点和优势


    - 高度可扩展:Q45采用独特的升级设计,可以通过添加电路板模块来增加定时、逻辑处理等功能,同时兼容多种现场总线系统。
    - 诊断功能强大:配备Banner专利的7段LED条形图显示,可以实时监控接收信号强度,提高设置和维护的效率。
    - 灵活性高:提供了多种安装选项和快速插拔接口,方便在现场进行灵活部署。
    - 多模式传感:可选配多种传感模式,如直射式、反射式、偏振反射式、接近式等,以适应不同的应用需求。

    应用案例和使用建议


    - 工厂自动化:用于包装机上的物体检测、生产线上的零件计数等。
    - 物料搬运:仓库内的堆垛机器人通过光电传感器检测货物位置。
    - 食品安全:食品加工线上使用光电传感器进行产品缺陷检测。

    使用建议:
    - 根据不同的应用场景选择合适的传感模式和供电方式。
    - 定期检查传感器的LED指示灯状态,及时发现潜在故障。
    - 利用传感器的远程监控功能,在出现异常情况时自动报警。

    兼容性和支持


    - 兼容多种现场总线系统:可以轻松切换不同类型的通信协议,避免未来升级时的兼容性问题。
    - 技术支持和服务:制造商提供详尽的技术文档和支持服务,确保客户能够充分利用Q45的所有功能。

    常见问题与解决方案


    1. 电源连接错误导致传感器无法正常工作
    - 检查电源接线,确保正负极正确连接。
    2. 传感器信号不稳定
    - 调整灵敏度旋钮,或检查反射目标的表面状况。
    3. 输出状态异常
    - 检查输出线路是否短路或过载,必要时更换相应的电路板模块。

    总结和推荐


    综上所述,OMNI-BEAM Q45是一款高度集成且具备强大扩展性的光电传感器。它不仅拥有多种实用的功能,还具备出色的灵活性和兼容性,能够满足复杂工业环境下的多样化需求。对于寻求高性能光电传感器的企业来说,Q45无疑是一个值得信赖的选择。强烈推荐购买和使用Q45传感器。

Q456E参数

参数
光源 LED
波长 -
输出类型 NPN/PNP
颜色感应 -
响应时间 1 ms、2 ms
最大工作供电电压 30V
感应方式 Infrared (IR)
感应距离 60m
最小工作供电电压 10V
安装方式 导线安装,通孔安装
应用等级 工业级
