Q85VR3LP-T9

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q85系列, 继电器输出, 检测范围80 毫米 → 4.6 米
供应商型号: 2170-Q85VR3LP-T9-ND
供应商: Digi-Key
标准整包数: 1

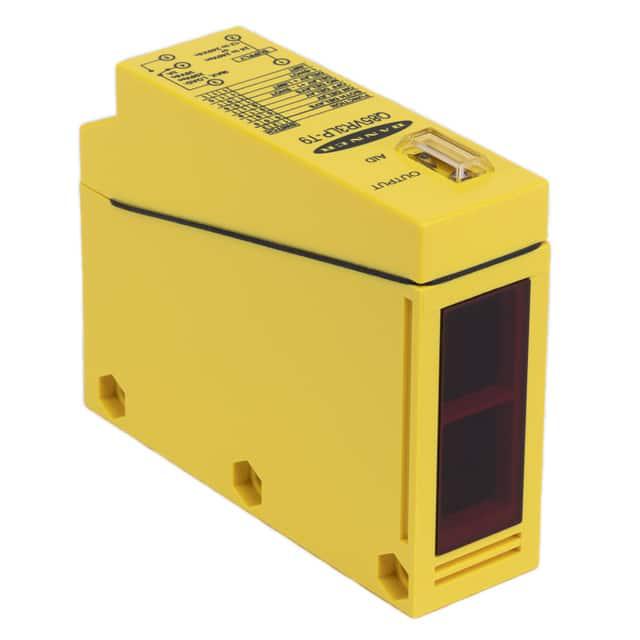

BANNER ENGINEERING 光电传感器 Q85VR3LP-T9

Q85VR3LP-T9概述

    Q85 Series Sensors:光电传感器技术手册

    产品简介


    Q85系列传感器是一系列紧凑型、经济实用的光电传感器,适用于工业环境中。这些传感器采用耐用的NEMA-6P(IEC IP67)等级的Cycolac® ABS外壳封装。它们适用于对空间和成本有严格要求的应用场合,如输送机控制和其他类似的自动化任务。Q85系列传感器具备自备交流直流电源和固态输出或电磁继电器输出选项,具有广泛的电压范围和多功能定时逻辑,确保其在不同场景下的稳定运行。

    技术参数


    Q85系列传感器的核心技术参数如下:
    - 供电电压: 24至240V交流电,50/60赫兹,或12至240V直流电;10至48V直流电
    - 输出类型: SPDT(单刀双掷)电磁继电器或SPST(单刀单掷)固态开关
    - 输出特性:
    - 交流直流型号:最大切换功率为90瓦(电阻负载),最大切换电流为3安培
    - 直流型号:最大输出电流为150毫安,适用于直流10至48伏特
    - 响应时间: 依据型号的不同,通常为几毫秒到十几毫秒不等
    - 工作温度: -25℃至+55℃
    - 防护等级: NEMA 1, 2, 3, 3S, 4, 4X, 6, 6P, 12, 13 (IEC IP67)
    - 湿度: 最大相对湿度90%(50℃下非冷凝)

    产品特点和优势


    Q85系列传感器的一大亮点是其坚固耐用的外壳设计和多样的输出选项。它们提供了一种无需外部组件就能完成光电检测的方式,极大地简化了系统的复杂度和安装成本。此外,八种可编程逻辑函数增强了其灵活性,适用于需要精细控制的应用场合。特别是在使用低饱和度NPN输出时,可以直接连接到TTL和类似电路,方便与现有系统集成。

    应用案例和使用建议


    Q85系列传感器适用于多种应用场景,包括但不限于:
    - 输送带控制系统: 利用其快速响应和高可靠性的特点,实现精确的位置控制和物料检测。
    - 自动化生产线: 提供稳定可靠的输出信号,保证生产过程的连续性和准确性。
    - 物流分拣系统: 通过高精度的感应功能,区分不同的物料类型,提高分拣效率。
    使用建议:
    - 在设置传感器灵敏度时,确保根据具体应用环境进行适当的调整,避免因过度敏感而产生误报。
    - 使用过程中,若发现异常行为,应及时检查电源线缆、接线端子是否松动,确保信号传输无误。

    兼容性和支持


    Q85系列传感器兼容各类工业控制系统,并提供广泛的技术文档和指导手册,帮助用户快速上手。对于潜在的兼容性问题,建议直接联系制造商获取专业意见和支持。

    常见问题与解决方案


    常见问题及其解决方法包括:
    - 输出不稳定:检查是否有外界干扰信号存在,尝试将传感器移至无干扰源位置重新测试。
    - 无法正常工作:确认电源连接正确且稳定,检查线路是否有断开情况。

    总结和推荐


    综上所述,Q85系列传感器凭借其紧凑的设计、广泛的适用性和灵活的功能配置,在工业自动化领域中占据着重要的地位。其易于安装、调试简单的特点,使其成为各行业客户值得信赖的选择。强烈推荐用于各种需要光电检测的场合,尤其是对于追求高效能和可靠性的应用场景。

Q85VR3LP-T9参数

参数
光源 红色 LED
颜色感应 -
感应方式 Polarized,Retroreflective
输出类型 Electric Relay
最小工作供电电压 -
最大工作供电电压 -
波长 -
感应距离 80mm~460cm
响应时间 20ms
应用等级 工业级
零件状态 在售
包装方式 盒装

Q85VR3LP-T9厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q85VR3LP-T9数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q85VR3LP-T9 Q85VR3LP-T9数据手册

Q85VR3LP-T9封装设计

查看详情并下载
Symbol
Footprint
3D Model
