Q20PDXL

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 150cm 800μs PNP 10V 30V 红外 (850nm)
供应商型号: 2170-Q20PDXL-ND
供应商: Digi-Key
标准整包数: 1

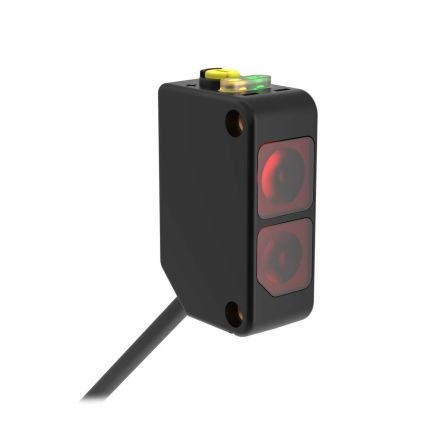

BANNER ENGINEERING 光电传感器 Q20PDXL

Q20PDXL概述

    WORLD-BEAM® Q20 系列光电传感器



    1. 产品简介




    WORLD-BEAM® Q20系列光电传感器是一种紧凑型、坚固耐用且密封的光电传感器。它们采用注塑成型塑料外壳设计,具备优良的噪声免疫和交叉信号避免能力。这些传感器广泛应用于自动化设备、工业控制系统及安全防护等领域,可实现精确的距离检测和物体定位。


    2. 技术参数




    - 供电电压:10至30V直流电(最大纹波为10%)
    - 输出配置:PNP或NPN,互补固态输出(一个常开,一个常闭)
    - 工作电流:PNP输出最高100mA,具有短路保护
    - 响应时间:
    - 对射模式:1毫秒开启/600微秒关闭
    - 其他模式:850微秒开启/关闭
    - 重复性:
    - 对射模式:140微秒
    - 其他模式:90微秒
    - 工作温度范围:-20°C至+60°C(-4°F至+140°F)
    - 湿度:最大相对湿度95%(非冷凝)
    - 环境等级:IEC IP67;NEMA 6
    - 振动与机械冲击:符合MIL-STD-202F标准和IEC 60947-5-2标准


    3. 产品特点和优势




    - 高性能光学表现:通过使用可见红光和红外光,确保可靠的物体检测距离,对射模式下最远可达20米。
    - 易于安装和调试:紧凑矩形设计便于安装到狭小空间内,集成螺纹安装孔省去额外固定件的需要。
    - 快速调试:多数型号配有单圈增益调节电位器和明亮的LED指示灯(顶部360度可视)以方便设置和调试。
    - 背景抑制模型:确保在复杂的环境中也能提供稳定的检测效果,能够忽略背景物体。
    - 抗干扰能力:通过先进的电子设计确保优异的噪声免疫和交叉信号避免能力。


    4. 应用案例和使用建议




    - 对射模式:适合远距离测量,如传送带上的物体检测。根据手册中提供的信息,建议安装对射模式时通过交替排列发射器和接收器来减少交叉干扰。
    - 反光板模式:适用于需要固定检测范围的应用场合,例如包装机上。在选择反射镜类型时,需考虑实际应用环境,如照明条件和安装角度。
    - 漫反射模式:在检测不透明物体时表现出色,如物流输送线上的包裹检测。可以结合使用不同直径的光束尺寸和检测距离,以适应不同的应用场景。


    5. 兼容性和支持




    - 连接器:支持多种电缆长度(2米至15米)及接头类型(M8/Pico式或M12/Euro式)。用户可以根据具体需求选择合适的电缆型号。
    - 厂家支持:Banner Engineering提供详尽的技术支持文档,包括安装指南和故障排除手册,可通过官方网站获取。
    - 配件:提供各种安装支架、过滤器及延长电缆等附件,进一步增强产品功能性和灵活性。


    6. 常见问题与解决方案




    - 问题:输出信号不稳定
    - 解决方法:检查电源电压是否稳定,调整增益旋钮直到信号稳定。确认没有外部电磁干扰影响传感器正常工作。
    - 问题:感应距离不符合预期
    - 解决方法:查看手册中的性能曲线图表,核实是否选择了正确的模式。此外,确保安装环境和条件符合要求,如适当遮蔽强光源以防止误触发。


    7. 总结和推荐




    WORLD-BEAM® Q20系列光电传感器凭借其高精度、可靠性及多样化的应用模式,成为自动化领域中不可或缺的重要组件。特别是其坚固的设计和广泛的环境适应性使其非常适合在恶劣环境下工作。我们强烈推荐使用这款产品,无论是在制造业还是物流仓储行业中。

Q20PDXL参数

参数
感应距离 150cm
最大工作供电电压 30V
最小工作供电电压 10V
响应时间 800μs
输出类型 PNP
波长 -
颜色感应 -
光源 红外 (850nm)
感应方式 Diffuse
应用等级 工业级
包装方式 盒装

Q20PDXL厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PDXL数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q20PDXL Q20PDXL数据手册

Q20PDXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
