QS30FF200Q

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS30系列, NPN/PNP输出, 检测范围200 mm
供应商型号: 4241906
供应商: 海外现货
标准整包数: 1

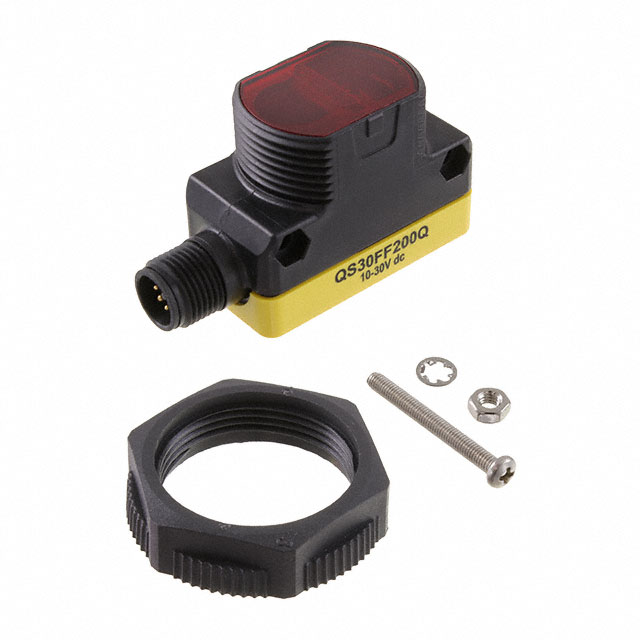

BANNER ENGINEERING 光电传感器 QS30FF200Q

QS30FF200Q概述

    WORLD-BEAM® QS30 DC Voltage Photoelectric Sensors

    1. 产品简介


    WORLD-BEAM® QS30是一款紧凑型、自供电的一体化光电传感器,采用通用外壳设计。此系列传感器广泛应用于各种工业自动化控制系统中,用于检测物体的位置、状态和存在与否。它们不适用于人员保护系统,因为其缺乏必要的自我检查冗余电路,传感器失效可能导致严重的安全隐患。

    2. 技术参数


    - 供电电压: 10至30伏直流电(最大纹波为10%),不包含负载时电流小于40毫安;具有反极性和瞬态电压保护。
    - 输出配置: 双极性:一个电流源输出和一个电流吸收输出,每个输出的最大额定值为100毫安@25°C。
    - 输出响应时间: 相对模式下为5毫秒ON和OFF;其余模式为2毫秒;上电后100毫秒内输出不导通。
    - 重复性: 相对模式不适用;其他模式下为500微秒。
    - 截止点公差: 固定场模式仅限于±5%的标称截止距离。
    - 环境条件: 操作温度范围为-20°C至+70°C(-4°F至+158°F);相对湿度90%(50°C时非凝结)。
    - 振动与机械冲击: 符合MIL STD 202F标准方法201A(最大加速度10G,频率范围10到60Hz);符合IEC 947-5-2标准,冲击力30G,持续时间11毫秒。

    3. 产品特点和优势


    - 高性能: 高性能红外光电传感器,具有卓越的长距离光学性能。
    - 安装灵活性: 具备多种安装方式,可通过30毫米螺纹桶或侧面安装孔进行灵活安装。
    - 多用途检测模式: 包括对射、反光、偏振反射、漫反射和固定场(200、400或600毫米截止)等多种模式。
    - 易于调整: 具备调整灵敏度的电位器,方便现场调节。
    - 高防护等级: 强韧的ABS/聚碳酸酯混合外壳,符合IEC IP67和NEMA 6防护等级。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化: 在传送带上的物体计数和控制中使用固定场模式,确保可靠地检测物体的存在。
    - 物流系统: 使用漫反射模式检测托盘或包裹的到达。
    使用建议:
    - 选择合适的电缆长度,避免使用过长的电缆导致信号衰减。
    - 调整传感器位置以优化背景抑制效果,避免镜面反射背景影响检测结果。

    5. 兼容性和支持


    - 电缆型号: 提供2米(6.5英尺)或9米(30英尺)的5芯PVC电缆及5针欧式集成快速接头。
    - 配套附件: 提供多个支架和配件以满足不同安装需求。

    6. 常见问题与解决方案


    - 问题: 背景反射引起误触发。
    - 解决方案: 使用漫反射背景或角度调整传感器和背景以消除直接反射。

    - 问题: 传感器未检测到目标。
    - 解决方案: 确保目标物位于有效检测范围内,并考虑目标物颜色对检测效果的影响。

    7. 总结和推荐


    WORLD-BEAM® QS30以其多功能检测模式、高可靠性、广泛的适用范围和强大的背景抑制能力,成为众多工业应用的理想选择。尤其适用于需要精确检测和定位的应用场合。虽然在某些方面存在局限性(如不适用于人员保护系统),但其在工厂自动化和物流系统的广泛应用证明了其可靠性和效率。因此,推荐用户根据具体应用场景选用合适的产品型号。

QS30FF200Q参数

参数
颜色感应 -
输出类型 NPN/PNP
最小工作供电电压 10V
最大工作供电电压 30V
光源 红色 (680nm)
波长 -
响应时间 2ms
感应方式 Background Suppression
感应距离 200mm
应用等级 工业级
零件状态 在售
包装方式 盒装

QS30FF200Q厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。
