Q12AB6R

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: 200cm NPN/PNP 10V 30V(DC)
供应商型号: 2170-Q12AB6R-ND
供应商: Digi-Key
标准整包数: 1

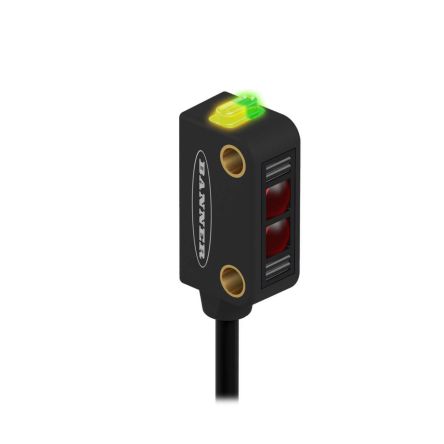

BANNER ENGINEERING 光电传感器 Q12AB6R

Q12AB6R概述

    Q12系列传感器:全面技术手册

    1. 产品简介


    Q12系列传感器是自包含式光电传感器,采用通用型外壳设计。该系列产品提供多种输出配置,适用于广泛的工业应用场合。Q12系列的显著特点是具有亮红色(640纳米)光源,便于视觉检测和调试。此外,标准型号提供4线2米或9米电缆连接,或带有Pico风格M8螺纹连接器的150毫米短电缆。

    2. 技术参数


    - 工作电压和电流:10至30V直流(最大20mA)
    - 传感光束:640纳米可见红光
    - 传感范围:
    - 相对模式:2米(6.5英尺)
    - 极化反射模式:1米(40英寸)
    - 反射模式:1.5米(59英寸)
    - 固定场模式:
    - FF15模型:15毫米截止,10毫米焦点
    - FF30模型:30毫米截止,16毫米焦点
    - FF50模型:50毫米截止,16毫米焦点
    - 响应时间:相对模式:1.3毫秒开,900微秒关;反射模式:700微秒开/关;固定场模式:850微秒开/关
    - 工作温度:操作温度:-20°C至+55°C(-4°F至+131°F);存储温度:-30°C至+75°C(-22°F至+167°F)
    - 湿度条件:最高相对湿度95%,在+50°C时非冷凝
    - 防护等级:符合IEC IP67标准

    3. 产品特点和优势


    Q12系列传感器具有以下显著特点:
    - 小型化设计:紧凑的8毫米外壳,适合几乎任何安装位置。
    - 抗干扰能力强:采用先进ASIC技术,有效抵御光学和电气噪声。
    - 多重输出选择:提供双极性输出(PNP/NPN),并可根据需求选择单输出。
    - 状态指示灯:LED状态指示灯,显示电源状态、输出过载、信号接收和边际信号。
    - 跨干扰避免电路:适用于多传感器应用场合,减少相互干扰。

    4. 应用案例和使用建议


    - 应用案例:Q12系列传感器广泛应用于自动化设备、包装机械、物料搬运系统等领域。例如,在自动化装配线上,用于检测物体的存在与否。
    - 使用建议:在安装传感器时,请确保使用合适的电缆长度和连接器,以避免信号传输中的衰减。对于高精度应用,建议使用适当的光圈以提高检测精度。

    5. 兼容性和支持


    - 兼容性:传感器可以与其他电子元件或设备配套使用,具体取决于所选的型号和连接方式。例如,4针M8或M12连接器可用于不同的应用场景。
    - 技术支持:制造商提供详尽的技术文档和支持服务。如需进一步的帮助,可访问官网 www.bannerengineering.com。

    6. 常见问题与解决方案


    - 问题1:传感器不工作
    - 解决方案:检查电源连接是否正确,确认输入电压在10-30V DC范围内。如果问题依旧,请联系技术支持。
    - 问题2:传感器输出不稳定
    - 解决方案:请确认接线无误,且负载连接正常。若需要,可增加外部过流保护装置。

    7. 总结和推荐


    Q12系列传感器以其紧凑的设计、高可靠性和广泛应用性,成为市场上广受欢迎的选择。特别适合在自动化控制和精密检测领域使用。由于其卓越的性能和多样化的输出选项,强烈推荐此产品给寻求高效可靠的光电传感解决方案的客户。
    注意:此产品不适合用于人员保护。使用时必须遵循所有安全规定,避免因设备故障导致的安全隐患。

Q12AB6R参数

参数
波长 -
感应距离 200cm
输出类型 NPN/PNP
响应时间 -
光源 -
感应方式 -
最大工作供电电压 30V(DC)
最小工作供电电压 10V
颜色感应 -
应用等级 工业级
