QS18VP6FQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Fiber Optic 150mm 600μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6FQ8-ND
供应商: Digi-Key
标准整包数: 1

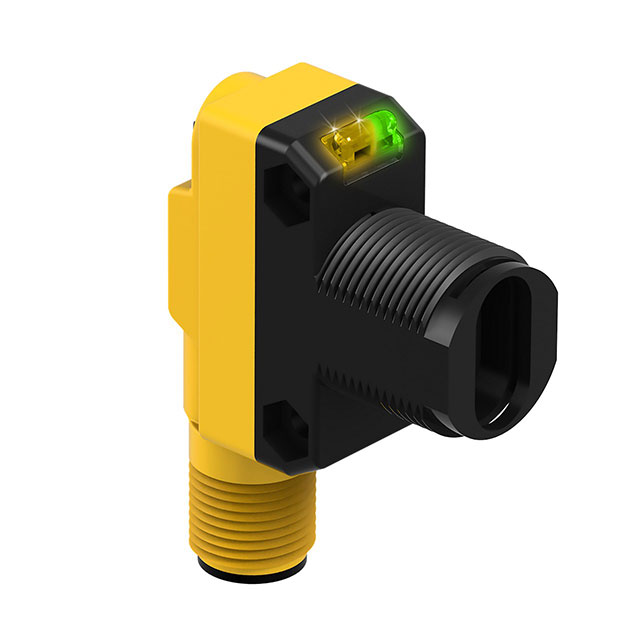

BANNER ENGINEERING 光电传感器 QS18VP6FQ8

QS18VP6FQ8概述

    WORLD-BEAM® QS18 系列微型自含式光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS18 系列是迷你型自含式光电传感器,适用于多种工业应用。这些传感器具备不同的感测模式(如对射、反射、扩散等)以及输出类型(NPN 或 PNP),可广泛应用于自动化控制、物流仓储、机械制造等多个领域。该系列传感器以其小巧的体积和高灵敏度著称,能够在多种复杂环境中提供可靠的检测效果。

    2. 技术参数


    - 供电电压: 10 V dc 至 30 V dc(10% 最大纹波)
    - 光源:
    - 红外光(940 nm):对射和扩散模式
    - 可见红光(660 nm):塑料光纤、反射、汇聚模式
    - 可见红光(630 nm):固定场和DVS模式
    - 调整: 单圈灵敏度(增益)电位器(仅限玻璃光纤、塑料光纤、汇聚、扩散和反射模式)
    - 指示灯: 两个LED指示灯(绿色表示电源,黄色表示光线被感应)
    - 重复性:
    - 对射模式:100 微秒
    - DVS、DL 和 FF 模式:90 微秒
    - 其他模式:150 微秒
    - 响应时间:
    - 对射模式:750 微秒开启;375 微秒关闭
    - DVS、FF 和 DL 模式:850 微秒开闭
    - 其他模式:600 微秒开闭
    - 认证: 遵守 IEC IP67 和 NEMA 6 标准
    - 工作条件: -20°C 至 +70°C,相对湿度最大为 95%(非冷凝状态)
    - 振动和机械冲击: 符合 MIL-STD-202F 和 IEC 60947-5-2 标准

    3. 产品特点和优势


    - 多样性: 提供多种感测模式和输出类型,以满足不同应用需求。
    - 高可靠性: 能够在极端环境下稳定工作,适应各种工业环境。
    - 便捷安装: 提供多种接线方式,便于安装和调试。
    - 高精度: 灵敏度调整电位器允许精细调节,确保检测的准确性。

    4. 应用案例和使用建议


    - 物流仓储: 可用于物品的计数和定位,例如传送带上的物料检测。
    - 自动化控制: 适用于自动化生产线中的质量控制和装配检测。
    - 机械制造: 在机械设备中作为安全防护装置的一部分,检测物体的存在。
    使用建议:
    - 安装时需注意传感器的安装位置,避免遮挡或损坏。
    - 调整灵敏度时,根据具体应用需求进行微调,确保最佳检测效果。

    5. 兼容性和支持


    - 兼容性: 支持标准的电气接口,易于与其他电子设备集成。
    - 支持服务: 提供官方网站上的技术支持和文档资料,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题: 无法正常工作。
    - 解决方案: 检查电源连接是否正确,确认传感器型号是否与使用场景匹配。
    - 问题: 输出信号不稳定。
    - 解决方案: 调整灵敏度电位器,确保检测范围内的物体都能被准确检测到。

    7. 总结和推荐


    WORLD-BEAM® QS18 系列传感器以其多样化的功能、可靠的工作性能和便捷的操作,在多种工业应用中表现出色。强烈推荐用于需要精确检测的应用场合。由于具有广泛的适用性和高度的可靠性,这款传感器是一个值得信赖的选择。

QS18VP6FQ8参数

参数
波长 -
最大工作供电电压 30V
光源 LED
颜色感应 -
最小工作供电电压 10V
输出类型 PNP
感应方式 Fiber Optic
感应距离 150mm
响应时间 600μs
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6FQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6FQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6FQ8 QS18VP6FQ8数据手册

QS18VP6FQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 97.2 ¥ 821.34
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 821.34
