QS18VP6LAF

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 150mm 700μs PNP 10V 30V 红色 (650nm)
供应商型号: 2170-QS18VP6LAF-ND
供应商: Digi-Key
标准整包数: 1

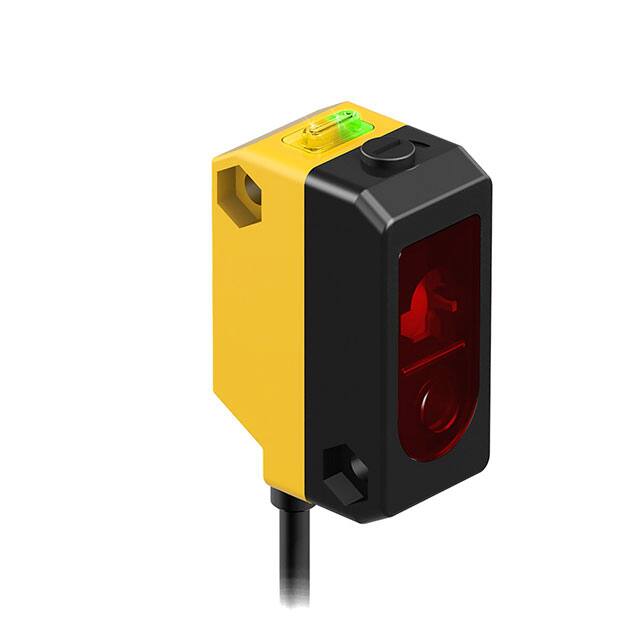

BANNER ENGINEERING 光电传感器 QS18VP6LAF

QS18VP6LAF概述


    产品简介


    产品类型: World-BEAM® QS18机械可调背景抑制传感器
    主要功能: 该传感器具有可调节的背景抑制功能,适用于小空间或难以到达区域的检测任务。根据型号不同,传感器可以配备可见红光LED或两种可见红激光。
    应用领域: 广泛应用于自动化生产线、物流系统、包装机、食品和饮料生产线等领域,尤其适合需要高精度检测的小型物体。

    技术参数


    | 参数 | 规格 |

    | 供电电压 | 10 V dc 至 30 V dc(最大纹波为10%) |
    | 输出类型 | SPDT:NPN 或 PNP(电流沉没或源出),具体取决于型号 |
    | 输出响应时间 | QS18AF模型:850微秒ON/OFF,100毫秒启动延迟;QS18LAF和QS18LAF250模型:700微秒ON/OFF,200毫秒启动延迟 |
    | 输出额定电流 | 每个输出最大100 mA(25°C) |
    | 环境温度 | QS18AF模型:-20°C 至 +70°C;QS18LAF/QS18LAF250模型:-10°C 至 +50°C |
    | 防护等级 | IEC IP67;NEMA 6;UL Type 1 |

    产品特点和优势


    - 高精度检测:通过可调节的背景抑制技术,能够准确检测低反射率物体,同时忽略背景干扰。
    - 多种光源选择:提供可见红光LED和两种可见红激光(Class 1和Class 2),适应不同检测需求。
    - 快速响应:最小的输出响应时间(850微秒),确保高度的检测灵敏度和可靠性。
    - 机械调整:通过多圈调整螺丝设置截止距离,方便现场调试。
    - 广泛适用性:适用于各种环境条件,包括相对湿度高达95%的情况,符合严格的工业标准。

    应用案例和使用建议


    应用案例: 在自动化装配线上,QS18传感器用于检测小零件的精确位置,确保生产过程中的精度和效率。例如,在精密组装线中,通过调整截止点位置来区分不同尺寸的工件。
    使用建议:
    - 正确设定截止距离:将目标物体放置于最近点进行初次设置,然后调整到最远点,再回到两者的中间值。这样可以确保最佳的检测效果。
    - 避免镜面反射背景:由于镜面反射会导致误报,建议使用漫反射表面作为背景。
    - 合理定位传感器:如果存在背景干扰,尝试旋转传感器以消除影响。

    兼容性和支持


    - 兼容性:该传感器可以与多种标准电缆和连接器配合使用,如Pico式或Euro式快速断开连接器。
    - 支持:供应商提供了详细的技术文档和客户支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. Q: 传感器无法正常工作
    - A: 检查电源连接是否正确,确认供电电压是否在规定的范围内。

    2. Q: 输出信号不稳定
    - A: 调整传感器的截止距离,确保目标物体放置在合适的检测范围内。

    3. Q: 系统出现误报
    - A: 检查背景反射情况,确保背景材料不会引起误触发。

    总结和推荐


    综合评估:
    - 优点:World-BEAM® QS18传感器以其高精度、快速响应和可靠的背景抑制功能在市场上表现卓越。它在自动化生产和质量控制领域的应用潜力巨大。

    推荐:
    - 强烈推荐给那些需要高精度检测、背景抑制功能及快速响应的应用场合。其易用性和广泛的适用性使其成为工业自动化领域的理想选择。

QS18VP6LAF参数

参数
感应方式 Background Suppression
最大工作供电电压 30V
感应距离 150mm
光源 红色 (650nm)
最小工作供电电压 10V
响应时间 700μs
输出类型 PNP
波长 -
颜色感应 -
零件状态 在售
包装方式 盒装

QS18VP6LAF厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6LAF数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6LAF QS18VP6LAF数据手册
