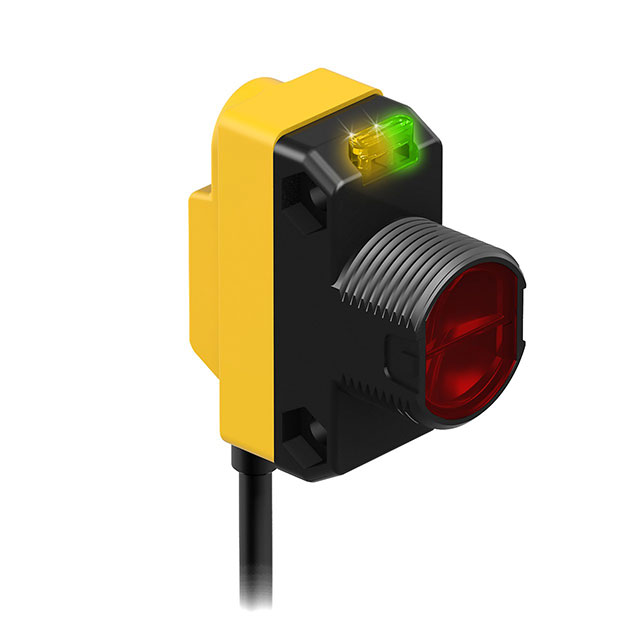

QS18VP6FF100Q5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 100mm 850μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6FF100Q5-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 QS18VP6FF100Q5

QS18VP6FF100Q5概述

    # 世界波束® QS18 系列传感器技术手册

    产品简介


    产品类型
    世界波束® QS18 系列传感器是一种小型自包含光电传感器,设计用于广泛的应用场合。它们体积小巧,易于安装,可以作为各种工业控制和自动化系统的组成部分。
    主要功能
    这些传感器采用紧凑的外壳设计,具有出色的光学性能,能够提供稳定的输出信号。每个传感器都配备了内置的开关电源,适用于多种操作环境。传感器提供了不同的模式(如对射模式、偏振反光模式、汇聚模式等),可以灵活应用于不同的应用场景。
    应用领域
    - 工业自动化
    - 物料搬运系统
    - 包装生产线
    - 安全检测系统
    - 食品加工设备

    技术参数


    供电电压
    - 10 V dc 至 30 V dc
    - 最大纹波 10%
    - 电流消耗 < 25 mA
    输出配置
    - SPDT 互补输出(NPN 或 PNP)
    - 最大输出电流:100 mA
    感应距离
    - 对射模式:20 米至 0.75 米
    - 偏振反光模式:6.5 米至 0.75 米
    - 汇聚模式:60 毫米至 75 毫米
    - 扩散模式:450 毫米至 600 毫米
    工作温度
    - 环境温度:-20°C 至 +70°C
    - 湿度:最高 95% (非冷凝)
    其他参数
    - 响应时间:小于 1 毫秒
    - 防护等级:IP67, NEMA 6
    - 认证:MIL-STD-202F, IEC 60947-5-2

    产品特点和优势


    特点
    - 尺寸小巧,易于安装或更换现有安装情况。
    - 优秀的光学性能,与更大的“MINI风格”或筒式传感器相当。
    - 内置 LED 指示灯,可以从 360° 视角看到状态。
    - 耐用的密封外壳,保护电路不受损坏。
    - 快速的输出响应时间,不超过 1 毫秒,保证了重复测量的一致性。
    优势
    - 可靠的感应精度,保证生产过程的稳定性和效率。
    - 灵活的操作模式和感应距离选择,适用于多种应用场景。
    - 符合严格的安全标准,适合工业环境中使用。

    应用案例和使用建议


    应用场景
    - 对射模式:常用于长距离检测物体的移动或位置变化。
    - 扩散模式:适合近距离物体检测,如物品分拣或质量检查。
    使用建议
    - 在高湿度环境中使用时,应定期检查外壳密封性,确保长期可靠运行。
    - 对于频繁振动的场合,应适当加固安装结构,以避免传感器受到物理损伤。

    兼容性和支持


    兼容性
    - 连接器:可选配 M12/Euro 式或 M8/Pico 式快速断开连接器。
    - 电缆长度:可选 2 米、9 米或 150 毫米 PVC 电缆,满足不同布线需求。
    支持
    - 请联系厂商获取更多产品支持和维护信息。
    - 安装过程中,请遵循本地和国家电气代码及法规。

    常见问题与解决方案


    常见问题
    - 传感器无法正常工作:检查供电电压是否符合要求,接线是否正确。
    - 指示灯不亮:确认电源连接无误,重新启动传感器。
    - 响应时间过长:检查电缆是否有损坏,尝试更换新的电缆。
    解决方案
    - 更换传感器:如上述方法无效,请联系售后技术支持。

    总结和推荐


    综合评估
    世界波束® QS18 系列传感器凭借其优秀的光学性能、快速响应时间和灵活的操作模式,在工业自动化、物料搬运和安全检测等领域中表现优异。产品设计紧凑,操作简单,非常适合各类工业控制应用。
    推荐
    强烈推荐该系列传感器用于需要高性能光电检测的应用场合。无论是工厂自动化还是物流仓储,QS18 系列都能提供可靠的检测解决方案。如果您需要更多的支持和指导,建议联系供应商获得详细的技术咨询。

QS18VP6FF100Q5参数

参数
波长 -
颜色感应 -
响应时间 850μs
最小工作供电电压 10V
感应距离 100mm
光源 LED
感应方式 Background Suppression
输出类型 PNP
最大工作供电电压 30V
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6FF100Q5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6FF100Q5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6FF100Q5 QS18VP6FF100Q5数据手册
