QS18VP6LDQ8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围300 mm
供应商型号: 4241904
供应商: 海外现货
标准整包数: 1

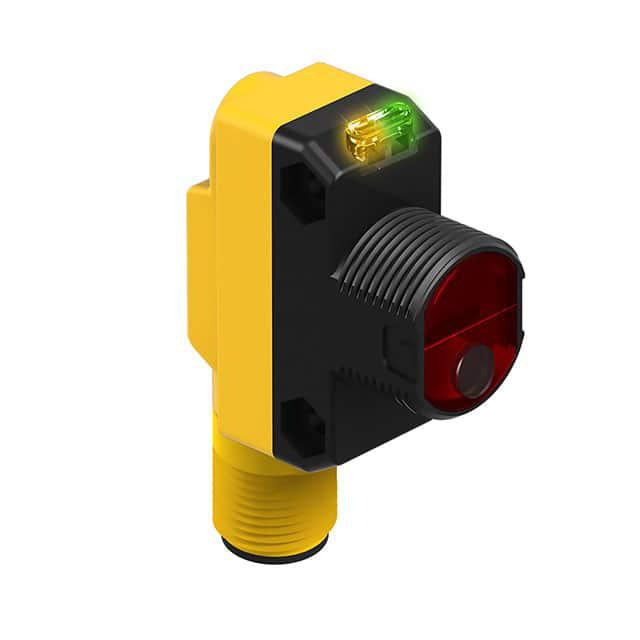

BANNER ENGINEERING 光电传感器 QS18VP6LDQ8

QS18VP6LDQ8概述

    # WORLD-BEAM® QS18LD Laser Diffuse Series Sensors

    产品简介


    WORLD-BEAM® QS18LD 系列传感器是一种基于可见红光的激光漫反射型传感器。它主要应用于检测小型物体和精确的位置控制。这些传感器具有优秀的光学性能,能在整个感应范围内提供精确可靠的检测。此外,它们还具备紧凑且坚固的密封外壳,适用于各种恶劣环境下的工业应用。

    技术参数


    - 供电电压:10 至 30 V 直流电,最大纹波为 10%,并且在负载情况下耗电小于 15 毫安。
    - 感应光束:650 nm 可见红光 LED。
    - 激光特性:
    - 波长:650 nm 可见红光激光。
    - 脉冲宽度:7 微秒。
    - 重复频率:130 微秒。
    - 平均输出功率:0.065 毫瓦。
    - 输出配置:
    - 固态互补型(SPDT):NPN 或 PNP 输出(电流沉降或来源),取决于型号。
    - 额定输出:每个输出的最大 100 mA,温度为 25°C。
    - 关断状态漏电流:NPN 型小于 200 μA @ 30 V 直流;PNP 型小于 10 μA @ 30 V 直流。
    - 导通状态饱和电压:NPN 型小于 1.6 V @ 100 mA;PNP 型小于 3.0 V @ 100 mA。
    - 输出响应:700 微秒开/关。
    - 重复性:130 微秒。
    - 感应迟滞:范围的 15% 典型值。
    - 调整:单转灵敏度(增益)调节电位计。
    - 指示灯:传感器顶部有两个 LED 指示灯,用于显示电源状态和光线感应情况。
    - 构造:ABS 外壳,丙烯酸透镜盖,包括 3 mm 安装硬件。
    - 环境等级:IEC IP67,NEMA 6,UL 类型 1。
    - 连接方式:2 米和 9 米 PVC 电缆,4 针 Pico 或 Euro 式快速插接头(QD),4 针 Pico 或 Euro 式 150 毫米(6 英寸)尾缆 QD。
    - 工作条件:
    - 温度:-10°C 至 50°C(14°F 至 122°F)。
    - 相对湿度:50°C 时高达 90%(非凝结状态)。
    - 激光分类:符合 IEC 60825-1:2001 和 21 CFR 1040.10,属于一类激光产品,适用于安全使用。

    产品特点和优势


    1. 高精度检测:650 nm 的激光提供了极窄的有效光束,能够在较大的距离内精确检测小型物体,适用于位置控制等应用。
    2. 抗交叉干扰算法:采用抗交叉干扰算法来保护传感器免受相邻传感器的光干扰,提高了检测的可靠性和稳定性。
    3. LED 操作状态指示:内置 LED 指示灯,可以从 360 度全方位看到传感器的工作状态,方便安装和调试。
    4. 安装灵活性:可选择标准的 18 mm 螺纹或侧面安装,提供了多种安装方式,适应不同的应用场景。
    5. 高可靠性:IP67 和 NEMA 6 等级防护,适合在各种恶劣环境下使用。

    应用案例和使用建议


    应用案例
    这些传感器广泛应用于自动化设备、物料搬运系统、包装机械、食品加工和医药生产等行业,用于精准检测、位置控制和物料计数等场景。
    使用建议
    - 安装注意事项:请确保传感器正确接地,避免静电损坏。建议将激光发射路径设置在人眼视线之外,避免意外伤害。
    - 接线指导:根据具体型号选择正确的接线方式,遵循手册中的详细接线图。
    - 调节设置:如果需要,通过调节单转灵敏度电位计进行设置,确保最佳检测效果。

    兼容性和支持


    WORLD-BEAM® QS18LD 系列传感器兼容多种电缆长度和快速插接头,可以根据具体应用需求进行选择。厂商提供详细的使用手册和技术支持,如需维修或技术支持,可以联系制造商。

    常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方案:检查供电电压是否在规定的范围内,确认所有连接点牢固无误。
    - 问题:传感器输出不稳定。
    - 解决方案:调节单转灵敏度电位计,以获得最佳信号稳定性。
    - 问题:传感器无法检测到目标。
    - 解决方案:检查反射物的表面特性是否适合传感器的检测要求,调整传感器的位置或角度。

    总结和推荐


    总的来说,WORLD-BEAM® QS18LD 系列传感器是一款功能强大、性能稳定的光电传感器,适用于需要精确检测和位置控制的应用场合。其紧凑的设计、可靠的性能和多样化的安装选项使其在市场上具有很高的竞争力。强烈推荐在需要高精度检测和可靠的光电感应应用中使用这款传感器。

QS18VP6LDQ8参数

参数
感应方式 Diffuse
最大工作供电电压 30V
光源 LED
最小工作供电电压 10V
波长 -
输出类型 PNP
颜色感应 -
响应时间 700μs
感应距离 300mm
零件状态 在售
包装方式 盒装

QS18VP6LDQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6LDQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6LDQ8 QS18VP6LDQ8数据手册

QS18VP6LDQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
