QS18VP6LLPQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围100 毫米 → 10 米
供应商型号: 2170-QS18VP6LLPQ5-ND
供应商: Digi-Key
标准整包数: 1

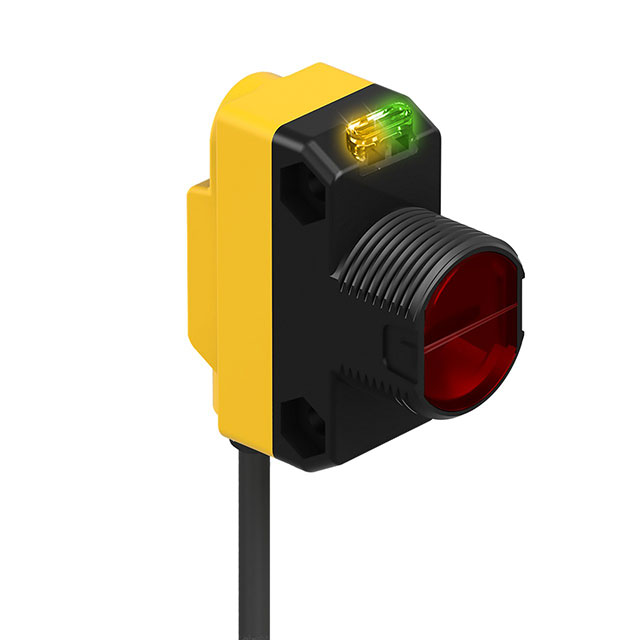

BANNER ENGINEERING 光电传感器 QS18VP6LLPQ5

QS18VP6LLPQ5概述

    # Miniature Polarized Retroreflective Laser Sensors

    产品简介


    Miniature Polarized Retroreflective Laser Sensors 是一款高性能的光电传感器,主要用于需要高灵敏度和精确位置控制的应用场合。这类传感器采用可见红光激光,具备窄光束,可实现小物体检测。同时,该传感器具有交叉串扰抑制算法,有效防止相邻传感器引起的光学干扰。特别适用于需要精确定位及检测微小物体的应用场景。

    技术参数


    以下是 Miniature Polarized Retroreflective Laser Sensors 的关键技术参数:
    | 参数 | 描述 |

    | 供电电压 | 10 V DC 到 30 V DC (最大纹波10%) |
    | 感应范围 | 红色激光,650纳米 |
    | 激光特性 | 脉冲宽度:7微秒,重复频率:130微秒 |
    | 输出功率 | 平均输出功率:0.065毫瓦 |
    | 输出配置 | 固态互补 (SPDT),NPN 或 PNP,取决于具体型号 |
    | 保护电路 | 反极性保护和瞬态电压保护 |
    | 输出响应时间 | 200毫秒启动延迟,输出不导通,700微秒 ON/OFF |
    | 重复性 | ± 130微秒 |
    | 灵敏度调整 | 单旋钮增益调整 |

    产品特点和优势


    - 高精度感应:最小可以检测到直径为2.5毫米(1英尺)处的2.5毫米物体。
    - 交叉串扰抑制算法:能有效避免相邻传感器的光学干扰。
    - 窄光束:即使在远距离条件下也能保持高精度定位。
    - 宽工作温度范围:可在-10°C至50°C的工作环境下正常运行。
    - 坚固耐用:配备密封外壳,防护等级高,适合恶劣环境。

    应用案例和使用建议


    该传感器广泛应用于工业自动化、机器人技术、物料搬运系统等领域,尤其适用于需要精确检测和位置控制的应用场景。例如,在装配线上的零件检测、物料追踪和质量控制等方面。在安装时,需要注意避免对准眼睛直接照射激光,并确保目标反射器的角度正确对齐以提高检测精度。为了简化安装过程,建议使用传感器专用支架如 SMB18SF 或 SMB3018SC。

    兼容性和支持


    - 电缆选项:标准2米电缆,也可选配9米长电缆或4针快速断开连接器(QD)。
    - 支持:Banner Engineering提供详尽的技术支持和维修服务,可通过官网获取更多资料和技术帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测不到小物体 | 检查激光是否对准目标反射器,调节增益直到获得最佳检测效果。 |
    | 输出不稳定 | 确保供电电压稳定,并检查负载电阻是否符合要求。 |
    | 安装后无信号输出 | 检查接线是否正确,确认激光是否正确对准目标。 |

    总结和推荐


    Miniature Polarized Retroreflective Laser Sensors 在工业自动化和精密检测应用中表现优异,提供了高度可靠和精准的检测能力。尽管价格可能较高,但考虑到其卓越的性能和广泛的适用性,它仍然是一款值得推荐的产品。对于需要高精度和稳定性的应用场合,这款传感器无疑是理想选择。

QS18VP6LLPQ5参数

参数
颜色感应 -
最大工作供电电压 30V
最小工作供电电压 10V
响应时间 700μs
感应距离 10m
输出类型 PNP
波长 -
光源 LED
感应方式 Polarized,Retroreflective
包装方式 盒装

QS18VP6LLPQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6LLPQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6LLPQ5 QS18VP6LLPQ5数据手册

QS18VP6LLPQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
