首页  >  产品百科  >  QS18APWDXL

QS18APWDXL

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 100cm 8.3ms PNP 20V(AC) 红外
供应商型号: 293768
供应商: 海外现货
标准整包数: 1

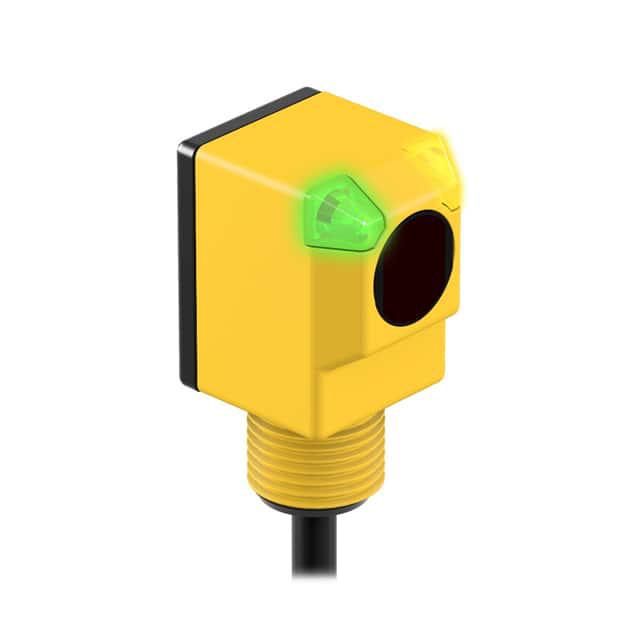

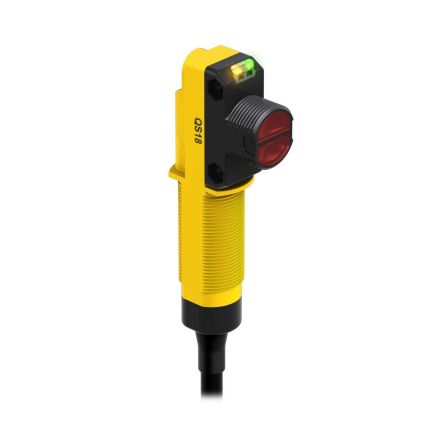

BANNER ENGINEERING 光电传感器 QS18APWDXL

QS18APWDXL概述

    WORLD-BEAM® QS18 Universal Voltage Sensors

    1. 产品简介


    WORLD-BEAM® QS18 系列传感器是一种广泛应用于工业自动化领域的光电传感器。该系列传感器设计紧凑,适用于几乎任何安装配置,且具备卓越的光学性能。这些传感器主要功能是在受控环境中提供精确的距离测量和物体检测,广泛应用于包装、装配、物料搬运和自动化生产线等领域。

    2. 技术参数


    - 供电电压:
    - P-MOSFET型号:20至140 V ac/dc(负载电流小于10 mA)
    - N-MOSFET型号:20至270 V ac/dc(负载电流小于10 mA)

    - 保护电路:
    - 反极性保护和瞬态电压保护

    - 输出配置:
    - 单一离散输出,额定负载电流为100 mA,支持N-MOSFET或P-MOSFET,具体取决于型号(详见规格表)

    - 响应时间:
    - 对射模式:16.6 ms(60 Hz时为一个周期)
    - 其他模式:8.3 ms(60 Hz时为半周期)
    - 重复精度:
    - 1.5 ms

    - 环境等级:
    - IEC IP67;NEMA 6;UL Type 1
    - 防水等级达1200 PSI
    - 工作条件:
    - 相对湿度:在55°C时可达95%(非凝结状态)
    - 温度范围:
    - 低于140 V ac/dc:-25°C至70°C(-13°F至158°F)
    - 140 V ac/dc或以上:-25°C至55°C(-13°F至131°F)

    3. 产品特点和优势


    - 紧凑设计:小巧的尺寸使其易于安装在空间受限的地方,甚至可以进行后装配置。
    - 高光学性能:紧凑的直角外壳提供了出色的光学性能,使得检测更加准确。
    - 多功能输出:根据不同的需求,可以选择N-MOSFET或P-MOSFET输出。
    - 直观指示:LED操作状态指示灯可以从360°视角观察到,方便监控工作状态。
    - 耐用性:密封的坚固外壳,确保了传感器在恶劣环境下的稳定性。

    4. 应用案例和使用建议


    - 包装行业:适用于各种包装机械,用于检测包装物的存在和位置。
    - 装配线:可集成到自动装配线上,用于检测工件的到位情况。
    - 物料搬运:用于搬运系统中的物体检测和计数。
    使用建议:
    - 在安装时确保电源正确连接,避免反极性。
    - 选择合适的型号以匹配所需的工作电压范围。
    - 定期检查传感器的清洁状况,避免灰尘影响检测精度。

    5. 兼容性和支持


    - 兼容性:WORLD-BEAM® QS18 系列传感器可选配多种接头和电缆,方便与不同的控制系统连接。
    - 技术支持:Banner Engineering 提供详尽的技术文档和支持服务,确保客户能够顺利安装和调试。

    6. 常见问题与解决方案


    - 问题:传感器输出短路。
    - 解决方案:检查连接线路,确保没有短路现象。如果确认无误,尝试更换新的传感器。
    - 问题:检测距离不准确。
    - 解决方案:检查透镜是否有灰尘或污渍,定期清理传感器以保证检测精度。

    7. 总结和推荐


    WORLD-BEAM® QS18 系列传感器以其紧凑的设计、优异的光学性能和强大的功能性在工业自动化领域具有很高的竞争力。无论是需要高效精确检测的生产线还是复杂的自动化控制系统,这款传感器都能提供可靠的解决方案。强烈推荐给寻求高品质光电传感器的工程师和技术人员。

    希望以上内容能帮助您更好地了解和应用 WORLD-BEAM® QS18 系列传感器。如需更多信息,请访问官方网站 [www.bannerengineering.com](http://www.bannerengineering.com)。

QS18APWDXL参数

参数
响应时间 8.3ms
最大工作供电电压 -
光源 红外
颜色感应 -
输出类型 PNP
感应方式 Diffuse
最小工作供电电压 20V(AC)
波长 -
感应距离 100cm
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18APWDXL厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18APWDXL数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18APWDXL QS18APWDXL数据手册

QS18APWDXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
