QS18VP6DQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Diffuse 450mm 600μs PNP 10V 30V LED
供应商型号: 2170-QS18VP6DQ5-ND
供应商: Digi-Key
标准整包数: 1

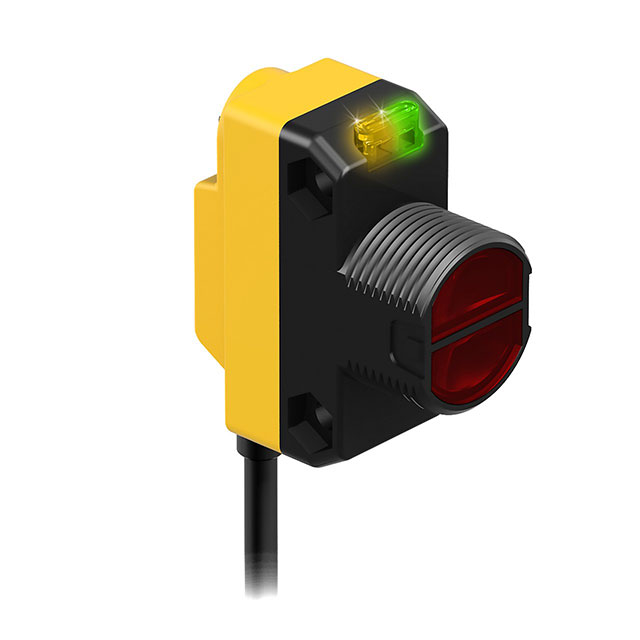

BANNER ENGINEERING 光电传感器 QS18VP6DQ5

QS18VP6DQ5概述

    WORLD-BEAM® QS18 系列微型自含式光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS18系列微型自含式光电传感器是一系列高性能的光电传感器,广泛应用于工业自动化、物料处理系统和工厂自动化等领域。这些传感器提供了多种传感模式和输出类型,能够满足各种复杂的应用需求。

    2. 技术参数


    - 供电电压:10 V dc 至 30 V dc(最大纹波 10%),负载电流小于 25 mA,反向极性和瞬态电压保护。
    - 光源:红外光(940 nm);可见红光(660 nm 和 630 nm)。
    - 重复性:
    - 相对模式:100 微秒。
    - DVS、DL 和 FF 模式:90 微秒。
    - 其他模式:150 微秒。
    - 响应时间:
    - 相对模式:750 微秒导通,375 微秒关断。
    - DVS、FF 和 DL 模式:850 微秒导通/关断。
    - 其他模式:600 微秒导通/关断。
    - 认证:需过流保护。
    - 认证要求:必须由合格人员根据当地和国家电气规范进行电气连接。
    - 环境条件:防护等级 IEC IP67,NEMA 6;工作温度范围 -20 °C 至 +70 °C(-4 °F 至 +158 °F);相对湿度最大为 95%(非凝结)。
    - 振动和机械冲击:符合 MIL-STD-202F Method 201A 和 IEC 60947-5-2 要求。

    3. 产品特点和优势


    - 多功能传感模式:提供多种传感模式,包括相对模式、双工模式和固定场模式,适应不同应用场景。
    - 高可靠性:内置反向极性和瞬态电压保护,防止电源波动带来的损坏。
    - 精确度高:具备单转灵敏度调整电位计,确保测量结果的准确性。
    - 快速响应:具有较快的响应时间,适用于高速运行的自动化系统。

    4. 应用案例和使用建议


    - 物料处理系统:利用 QS18 系列传感器的高效性和准确性,实现物料处理系统的高效管理。
    - 自动化生产线:通过 QS18 系列传感器监控生产线上各种物料的位置和状态,提高生产效率。
    - 机器视觉系统:QS18 系列传感器可作为机器视觉系统的一部分,用于检测产品质量和缺陷。
    使用建议:
    - 安装位置选择:尽量选择无强光源干扰的位置安装传感器,避免误触发。
    - 信号线缆长度选择:根据实际需要选择合适长度的信号线缆,以减少信号衰减。

    5. 兼容性和支持


    - 电缆类型:提供多种电缆类型,如 2 米和 9 米 PVC 电缆,4 针 M8/Pico 或 M12/Euro 快速断开连接器等。
    - 技术支持:请访问 www.bannerengineering.com 获取更多技术支持和文档。

    6. 常见问题与解决方案


    - 传感器不工作:检查供电电压是否在 10 V dc 至 30 V dc 之间,确保接线正确且牢固。
    - 输出不稳定:调整单转灵敏度调整电位计,使其达到最佳工作状态。
    - 环境影响:确保传感器安装在适当的环境中,避免高温、湿度和振动的影响。

    7. 总结和推荐


    WORLD-BEAM® QS18 系列传感器凭借其多功能性、高可靠性和快速响应的特点,在众多应用领域中表现出色。它适用于自动化生产线、物料处理系统等多种场合,是值得推荐的产品。但请注意,本设备不能用于人员保护应用,以免造成严重伤害或死亡。

QS18VP6DQ5参数

参数
响应时间 600μs
波长 -
输出类型 PNP
感应距离 450mm
最大工作供电电压 30V
最小工作供电电压 10V
颜色感应 -
感应方式 Diffuse
光源 LED
应用等级 工业级
包装方式 盒装

QS18VP6DQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6DQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6DQ5 QS18VP6DQ5数据手册

QS18VP6DQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
