QS30RRX

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述:
供应商型号: 2170-QS30RRX-ND
供应商: Digi-Key
标准整包数: 1

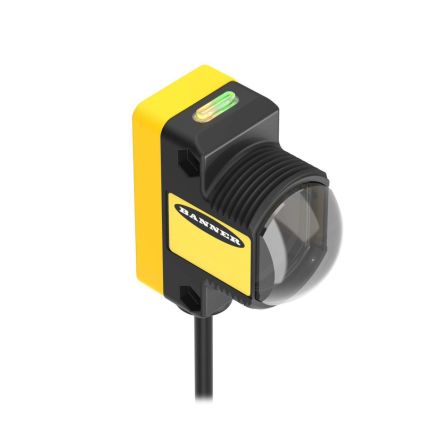

BANNER ENGINEERING 光电传感器 QS30RRX

QS30RRX概述

    High-Power Opposed-Mode Sensors: QS30 Series

    1. 产品简介


    High-Power Opposed-Mode Sensors,如QS30系列,是一种高度可靠且强大的红外光束传感器,适用于要求高感测功率的应用,特别是在长距离感应或透镜污染的情况下。这些传感器具有强大的红外光束和卓越的抗噪声能力,能够穿透重雾、灰尘和大多数工业污染。它们主要用于高要求的工业环境中,如高压冲洗区域,特别适合于需要高性能感测的应用场合。

    2. 技术参数


    - 电源电压和电流:
    - 发射器:10 V DC至30 V DC(最大波动为10%)
    - 接收器:10 V DC至30 V DC(最大波动为10%)
    - 输出配置:
    - 二极管电流吸收(NPN)白色导线;电流供应(PNP)黑色导线
    - 最大输出电流:100 mA
    - OFF状态泄漏电流:<1微安@30 V DC
    - ON状态饱和电压:<1 V@10 mA DC;<1.5 V@150 mA DC
    - 工作环境温度: -20°C至+60°C
    - 相对湿度: 最大95%(非凝结)
    - 感应范围: 超过213米(700英尺),在2米和9米电缆之间选择
    - 保护等级: Cabled模型:IEC IP67,NEMA 6P;QD模型:IP69K per DIN 40050-9
    - 安装扭矩: 最大4.5 N·m (40 Ibf·in),包含30 mm安装螺母

    3. 产品特点和优势


    QS30系列传感器具有多项显著的特点和优势,使其在工业应用中具备广泛的竞争力:
    - 超远感应范围: 超过213米,能够满足长距离感应需求。
    - 卓越的抗噪声性能: 采用创新电路设计,提供卓越的电磁干扰和无线电频率干扰防护。
    - 多种输出模式: 支持NPN和PNP输出,适合不同类型的负载需求。
    - 灵活的连接方式: 提供2米和9米电缆以及5针Euro-style快速断开接头,便于安装和维护。
    - 紧凑的设计: 30 mm直径的紧凑外壳设计,可灵活安装。

    4. 应用案例和使用建议


    QS30系列传感器广泛应用于工业自动化、物流仓储、安全监控等领域。例如,在大型仓库中,这些传感器可用于检测货物的位置和移动情况,确保高效运作。使用建议包括:
    - 在多个传感器并置时,尽量避免同一频率的信号相互干扰。
    - 在室外环境下长时间使用可能导致镜头起雾,因此需定期清洁镜头以保持最佳性能。

    5. 兼容性和支持


    QS30系列传感器与多种电子元件和设备兼容,尤其是同类品牌下的配件。客户可以通过访问官方网站获取详细的技术支持和服务信息。对于特定型号,可根据需求定制特殊选项,如额外的调制频率选择、修改的传感器增益等。

    6. 常见问题与解决方案


    - 问题1: 电源电压不稳定导致输出异常。
    - 解决办法: 检查输入电源是否符合规定的10 V DC至30 V DC范围,并考虑添加稳压器。
    - 问题2: 输出信号不一致。
    - 解决办法: 确认发射器和接收器设置在同一频率下,并检查安装位置是否正确。

    7. 总结和推荐


    总体而言,QS30系列高功率对立式传感器凭借其卓越的感应性能、强大的抗干扰能力和多样的应用适应性,在工业领域具有很高的实用价值。强烈推荐用于需要高度可靠和稳定的感应系统中。对于任何对性能和耐用性有较高要求的应用场景,QS30系列都是理想的选择。

QS30RRX参数

参数
颜色感应 -
响应时间 -
输出类型 -
波长 -
最小工作供电电压 -
感应距离 -
最大工作供电电压 -
光源 -
感应方式 -

QS30RRX厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS30RRX数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS30RRX QS30RRX数据手册

QS30RRX封装设计

查看详情并下载
Symbol
Footprint
3D Model
