Q85VR3DL-T9

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q85系列, 继电器输出, 检测范围1 m
供应商型号: 8423397
供应商: 欧时
标准整包数: 1

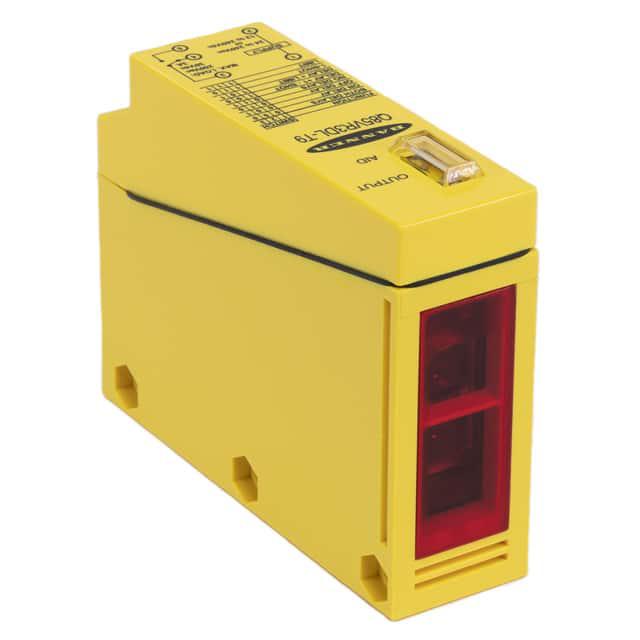

BANNER ENGINEERING 光电传感器 Q85VR3DL-T9

Q85VR3DL-T9概述

    Q85系列长距离漫反射光电传感器

    1. 产品简介


    Q85系列长距离漫反射光电传感器(简称Q85传感器)是一款经济高效的长距离接近传感器,适用于工业自动化及控制领域的各种应用。这些传感器采用坚固耐用的Cycolac® ABS材料外壳,并通过了NEMA-6P(IEC IP67)防护等级认证。它们能够提供长达1米(约39英寸)的感应范围,并且可以在24至240V交流电或直流电的电源下工作,使其成为多种应用场景的理想选择。

    2. 技术参数


    - 工作电压:24至240V交流电,频率为50/60Hz;12至240V直流电(最大功率消耗为2瓦)
    - 感应范围:39英寸(1米),参考90%反射率白色测试卡
    - 感应光束:红外线,波长880纳米
    - 输出类型:SPDT(单极双掷)电磁继电器
    - 最大切换功率:电阻负载下90W,750VA(需安装压敏电阻MOV来抑制电感负载下的瞬态干扰)
    - 切换速度:最高25次/秒
    - 机械寿命:50,000,000次操作
    - 电气寿命:满负载电阻下的100,000次操作
    - 闭合时间:无定时逻辑情况下,最大20毫秒
    - 释放时间:无定时逻辑情况下,最大20毫秒
    - 重复性:无定时逻辑情况下,1毫秒
    - 工作温度范围:-25°C至+55°C(-13°F至+131°F)
    - 相对湿度:最大90%,在50°C时非凝结状态

    3. 产品特点和优势


    Q85系列传感器具备以下独特功能和优势:
    - 高度精确的感应能力:其敏感度调节可通过单个旋钮进行调整,确保最佳感应性能。
    - 内置时间逻辑功能(T9型号):提供了八种不同的逻辑功能,包括ON延迟、OFF延迟、脉冲、极限计时等,增强了控制灵活性。
    - 易于安装和调试:配备两个连接口和顶部安装的指示灯,方便接线和调试。
    - 坚固耐用的设计:采用黄色Cycolac® ABS材料制成,超声波焊接的丙烯酸透镜和防尘防水盖确保了出色的机械强度和保护性能。

    4. 应用案例和使用建议


    Q85系列传感器适用于多种应用场景,如传送带控制系统。例如,在一个传送带检测系统中,Q85传感器可以用来监控产品的位置,当检测到物体经过时触发相应的动作。根据具体的应用需求,可以选择ON/OFF模式或编程延时模式。建议在实际部署前进行详细的调试和校准,以确保最佳性能。

    5. 兼容性和支持


    Q85传感器的电气接口设计灵活,可直接连接到现有的AC或DC电源系统。厂商还提供了一系列安装和维护指南,以帮助用户顺利部署和管理这些设备。此外,厂商还提供了保修服务,确保产品在一年内免费维修或更换任何缺陷部件。

    6. 常见问题与解决方案


    - 问题:如何设置传感器的灵敏度?
    - 解决办法:使用位于传感单元底部的单个旋钮调节灵敏度。
    - 问题:如何配置时间逻辑功能?
    - 解决办法:使用设置在DIP开关上的时间逻辑编程开关,并通过底部旋钮调整具体的时间设置。
    - 问题:如何安装传感器以达到最佳性能?
    - 解决办法:确保传感器正确安装,并且在安装过程中遵循制造商提供的安装指南,以获得最佳的感应效果。

    7. 总结和推荐


    Q85系列长距离漫反射光电传感器是一款功能强大且可靠的工业传感器,适合各种工业自动化控制应用场景。其独特的定时逻辑功能和高精度的感应能力使得它在市场上具有显著的竞争优势。对于需要长距离感应和精确控制的工业项目,强烈推荐使用Q85传感器。

Q85VR3DL-T9参数

参数
波长 -
输出类型 Electric Relay
最小工作供电电压 -
最大工作供电电压 -
感应方式 Diffuse
颜色感应 -
响应时间 20ms
光源 红色 LED
感应距离 100cm
应用等级 工业级
零件状态 在售
包装方式 盒装

Q85VR3DL-T9厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q85VR3DL-T9数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q85VR3DL-T9 Q85VR3DL-T9数据手册
